DOME S1000 MONTIEREN

3
4 MONTAGE DOME SD

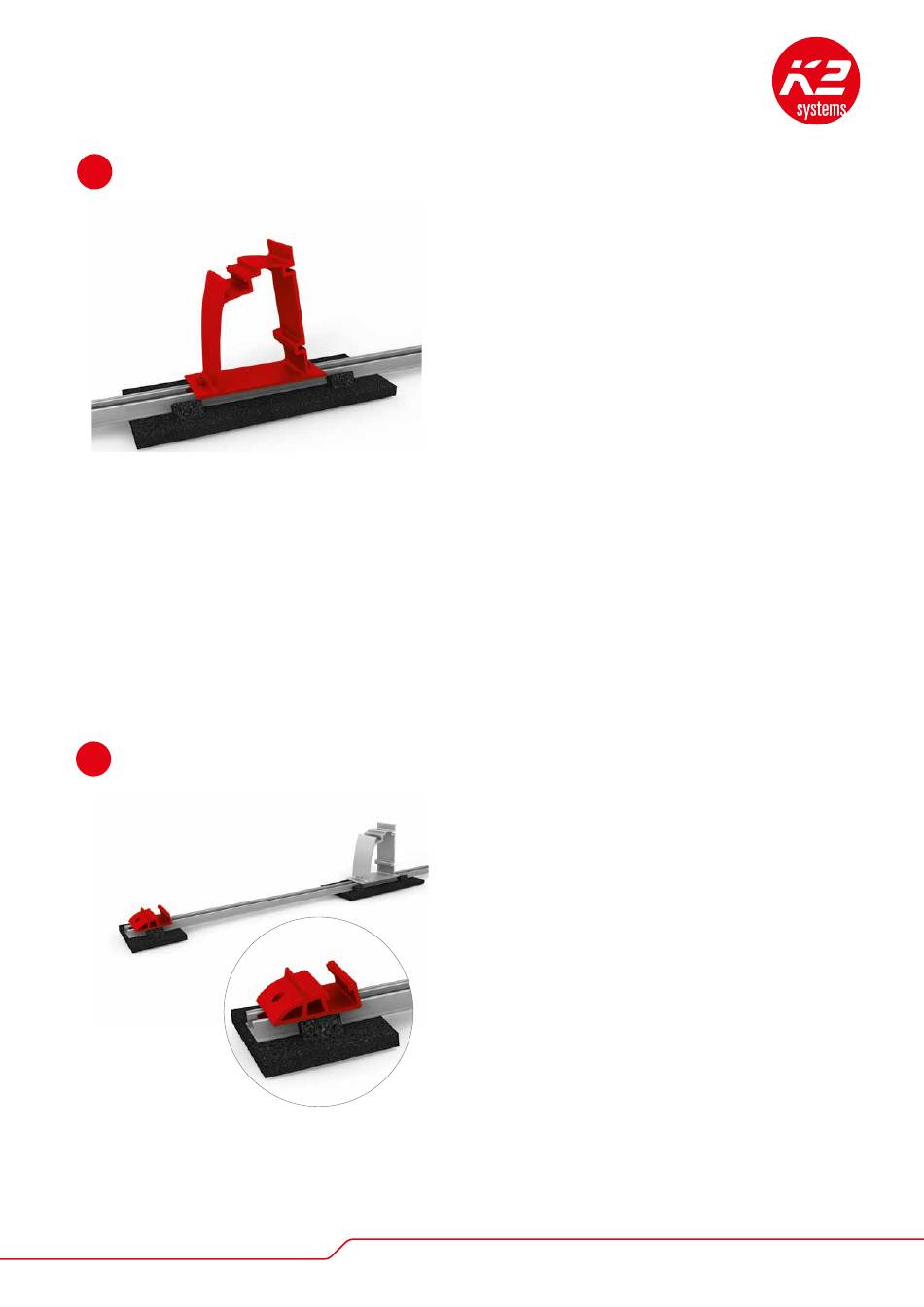

Zwei MK2 Einlegemuttern in die Schiene einlegen und
zur Arretierung um 90° im Uhrzeigersinn drehen. Da-
nach den Dome S1000 auf die Schiene legen. Die Bau-
tenschutzmatte so positionieren, dass zwei Rastnasen
sich unter dem Dome S1000 befinden. Erst dann den
Dome S1000 mit zwei Zylinderschrauben M8x20 befesti-
gen.
Anzugsdrehmoment: 16 Nm
Benötigte Materialien: Dome S1000, MK2, Zylinderschraube
M8x20
Eine MK2 Einlegemutter in die Schiene einlegen und zur
Arretierung um 90° im Uhrzeigersinn drehen. Danach
den Dome SD auf die Schiene legen. Den Dome SD
gemäß nebenstehender Grafik ausrichten. Der Abstand
zwischen den beiden Bauteilen entspricht in etwa der
Modulbreite. Es ist darauf zu achten, dass die Bauten-
schutzmatte Dome SD und deren Rastnasen so positio-
niert werden, dass sie sich unter dem Dome SD befindet
und die Schiene nicht übersteht. Dann wird der Dome
SD mit einer Zylinderschraube M8x20 handfest fixiert.
Benötigte Materialien: Dome SD, MK2, Zylinderschraube
M8x20, Bautenschutzmatte Dome SD
