Inhaltszusammenfassung für K2 Systems S-Dome system

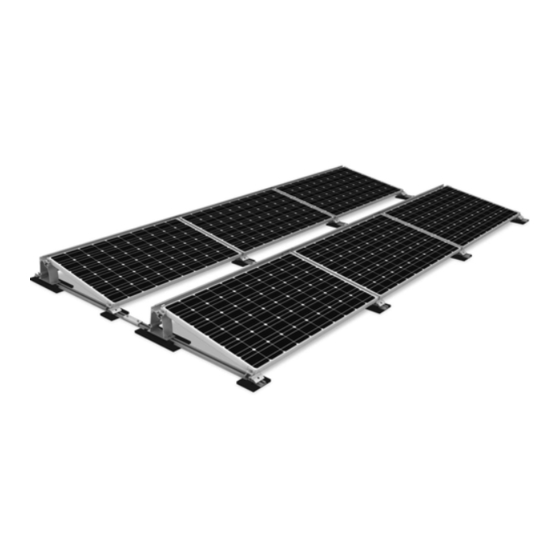

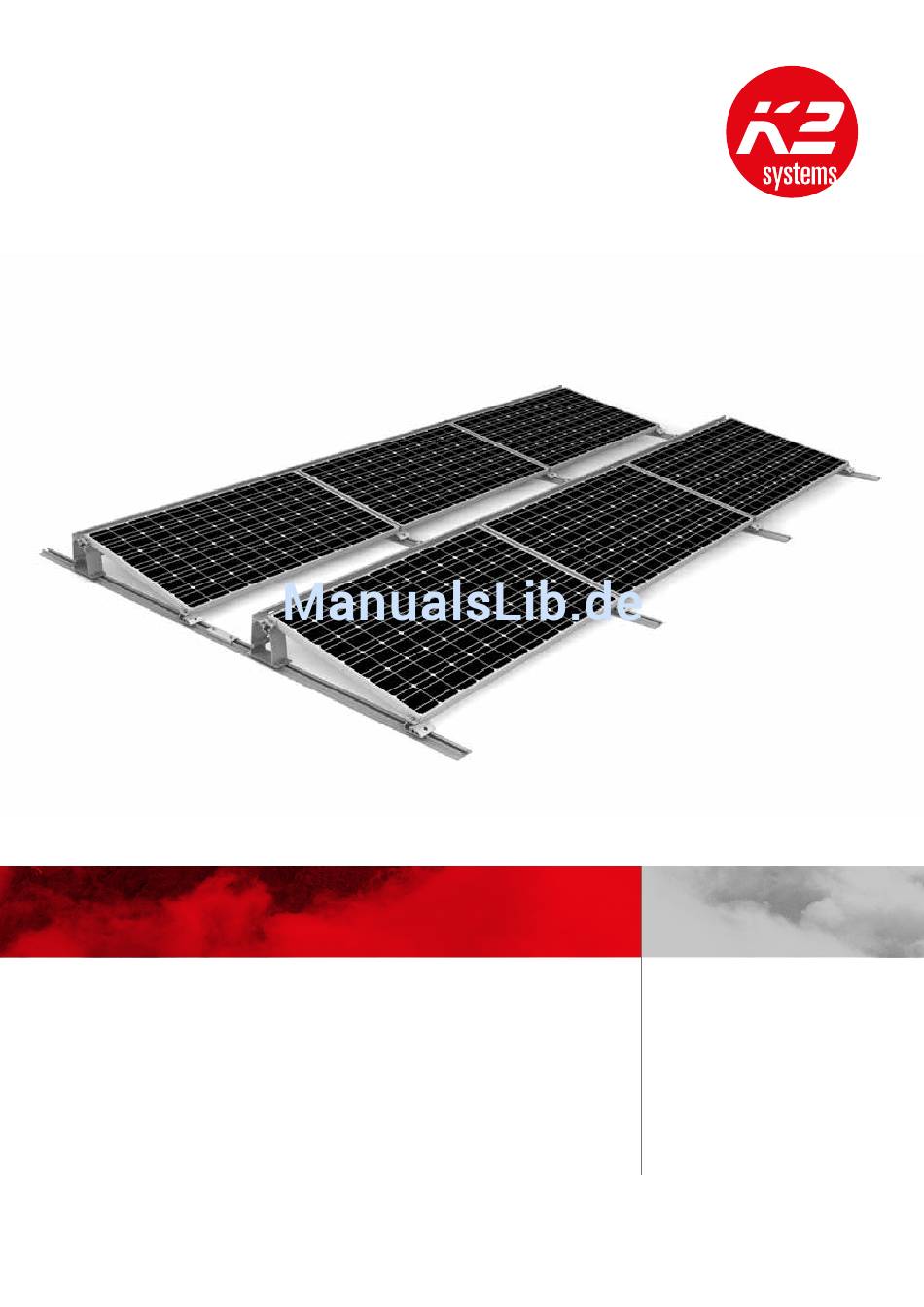

- Seite 1 Mounting systems for solar technology Montageanleitung S-Dome SyStem...
-
Seite 2: Inhaltsverzeichnis
InhaltsverzeIchnIs inHaltsverzeicHnis Das unterneHMen sicHerHeitsBestiMMungen BenÖtigtes Material BenÖtigtes WerKzeug Montage inhalt 2 | 14... -
Seite 3: Partner Mit System
Die erfahrungen aus dem persönlichen Dialog mit unseren Kunden bilden die grundlage für die permanente optimierung unserer Produktpalette. Das team von K2 systems freut sich auf eine erfolgreiche zusammenarbeit. GePrÜFte QUalItÄt – vIerFach zertIFIzIert K2 systems steht für sichere verbindung, höchste Qualität und Präzision. -
Seite 4: Allgemeine Sicherheitshinweise
Die gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer allgemeinen sicherheitshinweise sowie beim ein- oder anbau von Bauteilen des Wettbewerbs behält sich die K2 systems gmbH den Haftungsausschluss vor. ¬ Wenn alle sicherheitshinweise beachtet werden und die anlage sachgemäß installiert wird, besteht ein Produktgarantie-anspruch von 12 Jahren! Bitte beachten sie unsere garantie-Bedingungen, welche einzusehen sind unter www.k2-systems.com/downloads/produktinformationen.html. -
Seite 5: Unerlässlich: Das Benötigte Material
UnerlÄsslIch: Das benötIGte materIal um das K2 systems Montage-system s-Dome montieren zu können, sind alle im Folgenden aufgelisteten sys- temkomponenten zwingend erforderlich. Die Berechnung der stückzahlen erfolgt anhand der jeweiligen anfor- derung. Die aufgeführte artikelnummer erleichtert den artikelabgleich. speedrail 22; 6,10 m... - Seite 6 K2 Windbreaker Dome s1000 | 1005843 Für Modullängen zwischen 1601 und 1700 mm länge: 1700 mm Material: aluminium alternativ: K2 Windbreaker Dome s1000 1600mm | 2001119 Für Modullängen zwischen 1550 und 1600 mm länge: 1600 mm Material: aluminium innensechskantschraube Din 912 M8 | artikel-nummer anlagenspezifisch Material: edelstahl...
-
Seite 7: Benötigtes Werkzeug
DIe WerkzeUGÜbersIcht Montage-systeme von K2 systems sind für eine möglichst mühelose Montage optimiert. lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: Drehmomentschlüssel schlagschnur Maßband Werkzeugübersicht... -
Seite 8: Generell Gilt
á zwei Modulen zusammenhängend montiert werden, um dieses system verwenden zu können. ¬ es ist der Modulreihenabstand gemäß Planungsvorgabe K2 systems zu beachten. ¬ Das K2 s-Dome s1000 system ist für Module mit einer rahmenhöhe von 30 - 50 mm geeignet. -
Seite 9: Schienenverbinder Montieren
FÜr schrItt SpeeDRail auflegen von 7 Diese Montageanleitung gilt nur für Flachdächer mit einer maximalen Dachneigung von 5°. es wird empfohlen vor dem auflegen der K2 speedrail zwischen Dachhaut und speedrail eine trennlage in Form einer Bautenschutzmatte anzubringen, um die Dachhaut zu schützen. -
Seite 10: Dome S1000 Montieren
Bei einer Ballastierung bis 5kg, kann ein einzelner Beschwe- ten Feld erforderlich. rungsstein direkt in die Hohlkammer des Dome s1000 100,1 kg bis 200 kg ein K2 Porter in jedem Feld eingelegt werden. erforderlich. Montage s-Dome system 10 | 14... - Seite 11 „geneRell gilt“ auf Seite 8 und hinweis auf Seite 12. bitte darauf achten, dass an den modu- len mit hohlkammerprofilen eventuell vorhandene Drainageöffnungen nicht verdeckt werden, da sonst mögliches Kondenswasser nicht ablaufen kann. Benötigte Materialien: Modul Montage s-Dome system 11 | 14...
-
Seite 12: Windbreaker Montieren
übersteigen 2750 pa (=2,75 kn/m²), muss das alternative montagesystem K2 S-level 2.11 verwendet werden! bitte darauf achten, dass an den modulen mit hohlkammerprofilen eventuell vorhandene Drainageöffnungen nicht verdeckt werden, da sonst mögliches Kondenswasser nicht ablaufen kann. Montage s-Dome system 12 | 14... - Seite 13 K2 systems sind schnell und einfach zu montieren. Wir hoffen, diese anleitung hat ihnen dabei geholfen. Für anregungen, Fragen oder verbesserungsvorschläge stehen wir ihnen gerne zur verfügung. Wir freuen uns auf ihren anruf unter der Service-hotline +49 (0) 7152-3560-0 es gilt deutsches recht unter ausschluss des un-Kaufrechtes.
- Seite 14 Mounting systems for solar technology K2 systems gmbH everest solar systems, llc riedwiesenstraße 13 - 17 3809 ocean ranch Blvd. 71229 leonberg suite 111 germany oceanside, ca 92056 Phone +49 (0) 7152 - 3560 - 0 Fax +49 (0) 7152 - 3560 - 179 tel +1.760.301.5300...
