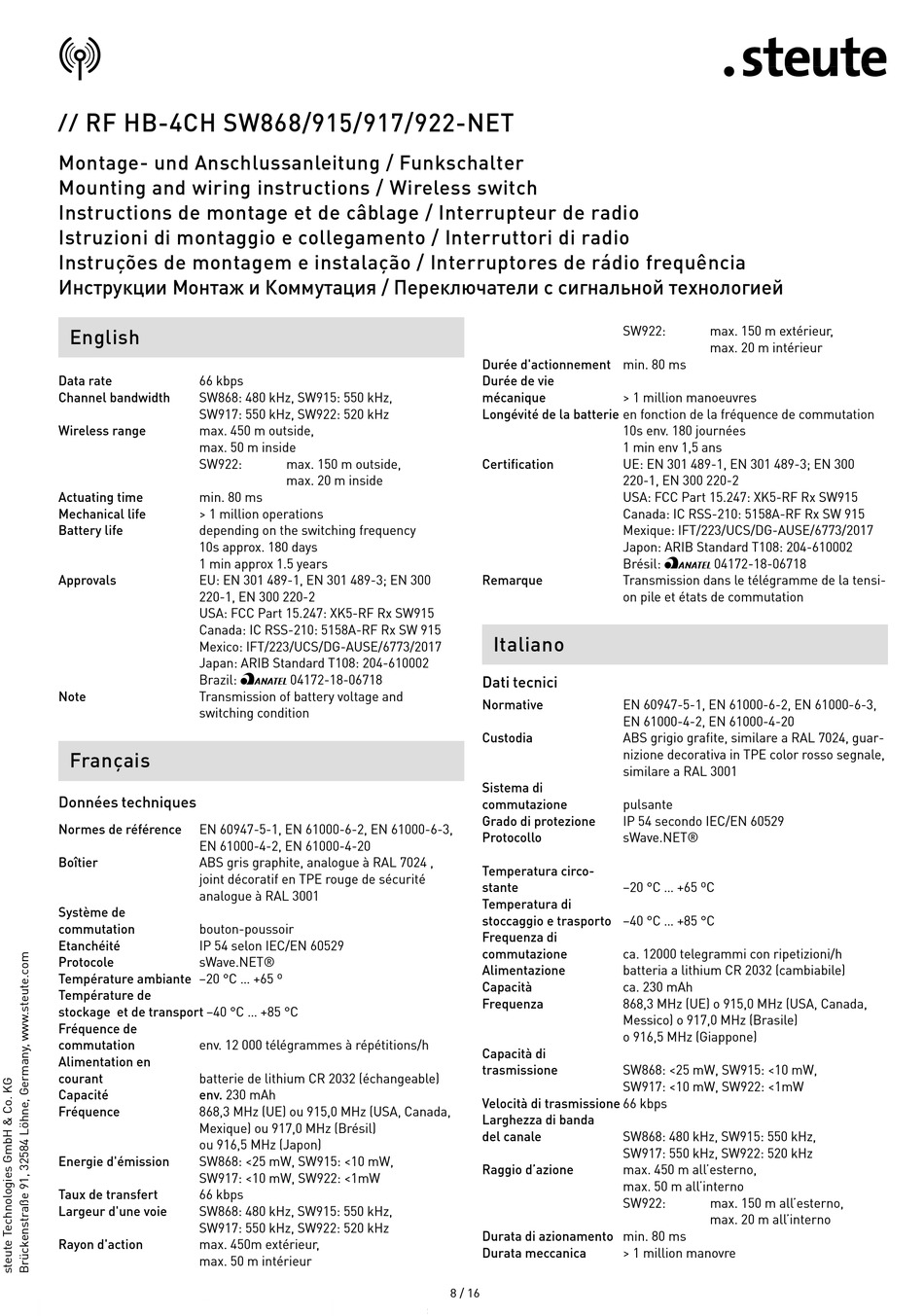

Données Techniques; Dati Tecnici - steute RF HB-4CH SW868-NET Montage- Und Anschlussanleitung

RF HB-4CH SW868/915/917/922-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori di radio
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкции Монтаж и Коммутация / Переключатели c сигнальной технологией
English
Data rate 66 kbps
Channel bandwidth SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Wireless range max. 450 m outside,
max. 50 m inside
SW922:
Actuating time min. 80 ms
Mechanical life > 1 million operations
Battery life depending on the switching frequency
10s approx. 180 days
1 min approx 1.5 years
Approvals EU: EN 301 489-1, EN 301 489-3; EN 300
220-1, EN 300 220-2
USA: FCC Part 15.247: XK5-RF Rx SW915
Canada: IC RSS-210: 5158A-RF Rx SW 915
Mexico: IFT/223/UCS/DG-AUSE/6773/2017
Japan: ARIB Standard T108: 204-610002
Brazil:
Note Transmission of battery voltage and
switching condition
Français
Données techniques
Normes de référence EN 60947-5-1, EN 61000-6-2, EN 61000-6-3,
EN 61000-4-2, EN 61000-4-20
Boîtier ABS gris graphite, analogue à RAL 7024 ,
joint décoratif en TPE rouge de sécurité
analogue à RAL 3001
Système de
commutation bouton-poussoir
Etanchéité IP 54 selon IEC/EN 60529
Protocole sWave.NET®
Température ambiante –20 °C ... +65 º
Température de
stockage et de transport –40 °C ... +85 °C
Fréquence de
commutation env. 12 000 télégrammes à répétitions/h
Alimentation en
courant batterie de lithium CR 2032 (échangeable)
Capacité env. 230 mAh
Fréquence 868,3 MHz (UE) ou 915,0 MHz (USA, Canada,
Mexique) ou 917,0 MHz (Brésil)
ou 916,5 MHz (Japon)
Energie d'émission SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1mW
Taux de transfert 66 kbps
Largeur d'une voie SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Rayon d'action max. 450m extérieur,
max. 50 m intérieur
max. 150 m outside,
max. 20 m inside
04172-18-06718
ö
SW922:
Durée d'actionnement min. 80 ms
Durée de vie
mécanique > 1 million manoeuvres
Longévité de la batterie en fonction de la fréquence de commutation
10s env. 180 journées
1 min env 1,5 ans
Certification UE: EN 301 489-1, EN 301 489-3; EN 300
220-1, EN 300 220-2
USA: FCC Part 15.247: XK5-RF Rx SW915
Canada: IC RSS-210: 5158A-RF Rx SW 915
Mexique: IFT/223/UCS/DG-AUSE/6773/2017
Japon: ARIB Standard T108: 204-610002
Brésil:
Remarque Transmission dans le télégramme de la tensi-
on pile et états de commutation
Italiano

Dati tecnici

Normative EN 60947-5-1, EN 61000-6-2, EN 61000-6-3,
EN 61000-4-2, EN 61000-4-20
Custodia ABS grigio grafite, similare a RAL 7024, guar-
nizione decorativa in TPE color rosso segnale,
similare a RAL 3001
Sistema di
commutazione pulsante
Grado di protezione IP 54 secondo IEC/EN 60529
Protocollo sWave.NET®
Temperatura circo-
stante –20 °C ... +65 ºC
Temperatura di
stoccaggio e trasporto –40 °C ... +85 °C
Frequenza di
commutazione ca. 12000 telegrammi con ripetizioni/h
Alimentazione batteria a lithium CR 2032 (cambiabile)
Capacità ca. 230 mAh
Frequenza 868,3 MHz (UE) o 915,0 MHz (USA, Canada,
Messico) o 917,0 MHz (Brasile)
o 916,5 MHz (Giappone)
Capacità di
trasmissione SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1mW
Velocità di trasmissione 66 kbps
Larghezza di banda
del canale SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Raggio d'azione max. 450 m all'esterno,
max. 50 m all'interno
SW922:
Durata di azionamento min. 80 ms
Durata meccanica > 1 million manovre
8 / 16
max. 150 m extérieur,
max. 20 m intérieur
04172-18-06718
ö
max. 150 m all'esterno,
max. 20 m all'interno
