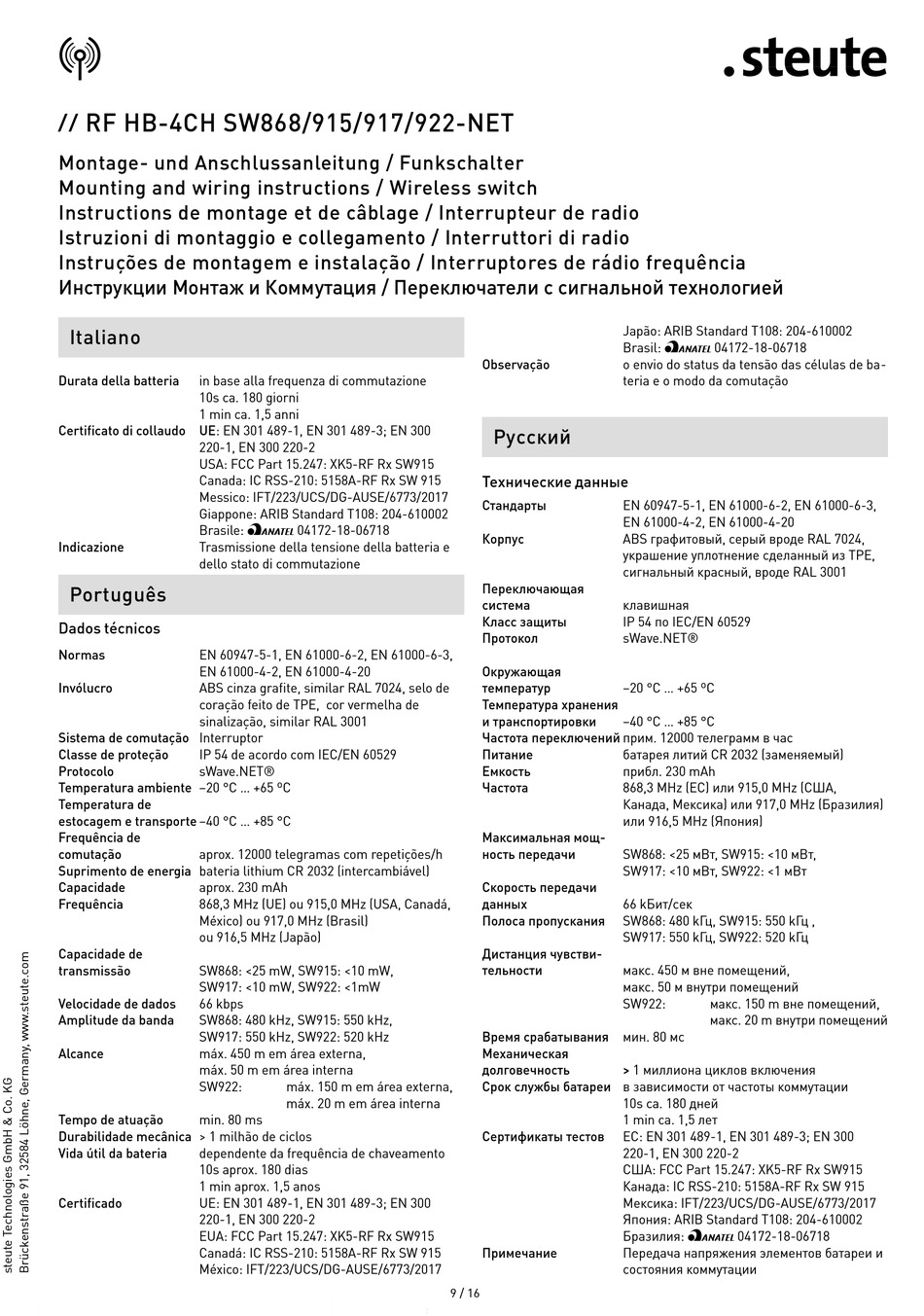

RF HB-4CH SW868/915/917/922-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori di radio
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкции Монтаж и Коммутация / Переключатели c сигнальной технологией
Italiano
Durata della batteria in base alla frequenza di commutazione
10s ca. 180 giorni
1 min ca. 1,5 anni
Certificato di collaudo UE: EN 301 489-1, EN 301 489-3; EN 300
220-1, EN 300 220-2
USA: FCC Part 15.247: XK5-RF Rx SW915
Canada: IC RSS-210: 5158A-RF Rx SW 915
Messico: IFT/223/UCS/DG-AUSE/6773/2017
Giappone: ARIB Standard T108: 204-610002
Brasile:
Indicazione Trasmissione della tensione della batteria e
dello stato di commutazione
Português
Dados técnicos
Normas EN 60947-5-1, EN 61000-6-2, EN 61000-6-3,
EN 61000-4-2, EN 61000-4-20
Invólucro ABS cinza grafite, similar RAL 7024, selo de
coração feito de TPE, cor vermelha de
sinalização, similar RAL 3001
Sistema de comutação Interruptor
Classe de proteção IP 54 de acordo com IEC/EN 60529
Protocolo sWave.NET®
Temperatura ambiente –20 °C ... +65 ºC
Temperatura de
estocagem e transporte –40 °C ... +85 °C
Frequência de
comutação aprox. 12000 telegramas com repetições/h
Suprimento de energia bateria lithium CR 2032 (intercambiável)
Capacidade aprox. 230 mAh
Frequência 868,3 MHz (UE) ou 915,0 MHz (USA, Canadá,
México) ou 917,0 MHz (Brasil)
ou 916,5 MHz (Japão)
Capacidade de
transmissão SW868: <25 mW, SW915: <10 mW,
SW917: <10 mW, SW922: <1mW
Velocidade de dados 66 kbps
Amplitude da banda SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Alcance máx. 450 m em área externa,
máx. 50 m em área interna
SW922:
Tempo de atuação min. 80 ms
Durabilidade mecânica > 1 milhão de ciclos
Vida útil da bateria dependente da frequência de chaveamento
10s aprox. 180 dias
1 min aprox. 1,5 anos
Certificado UE: EN 301 489-1, EN 301 489-3; EN 300
220-1, EN 300 220-2
EUA: FCC Part 15.247: XK5-RF Rx SW915
Canadá: IC RSS-210: 5158A-RF Rx SW 915
México: IFT/223/UCS/DG-AUSE/6773/2017
04172-18-06718
ö
máx. 150 m em área externa,
máx. 20 m em área interna
Japão: ARIB Standard T108: 204-610002
Brasil:
Observação o envio do status da tensão das células de ba -
teria e o modo da comutação
Русский
Технические данные
Стандарты EN 60947-5-1, EN 61000-6-2, EN 61000-6-3,
EN 61000-4-2, EN 61000-4-20
Корпус ABS графитовый, серый вроде RAL 7024,
украшение уплотнение сделанный из TPE,
сигнальный красный, вроде RAL 3001
Переключающая
система клавишная
Класс защиты IP 54 по IEC/EN 60529
Протокол sWave.NET®
Oкружающая
температур –20 °C ... +65 ºC
Температура хранения
и транспортировки –40 °C ... +85 °C
Частота переключений прим. 12000 телеграмм в час
Питание батарея литий CR 2032 (заменяемый)
Емкость прибл. 230 mAh
Частота 868,3 MHz (ЕС) или 915,0 MHz (США,
Канада, Мексика) или 917,0 MHz (Бразилия)
или 916,5 MHz (Япония)
Максимальная мощ-
ность передачи SW868: <25 мВт, SW915: <10 мВт,
SW917: <10 мВт, SW922: <1 мВт
Скорость передачи
данных 66 kБит/сек
Полоса пропускания SW868: 480 kГц, SW915: 550 kГц ,
SW917: 550 kГц, SW922: 520 kГц
Дистанция чувстви-
тельности макс. 450 м вне помещений,
макс. 50 м внутри помещений
SW922:
Время срабатывания мин. 80 мс
Механическая
долговечность > 1 миллиона циклов включения
Срок службы батареи в зависимости от частоты коммутации
10s ca. 180 дней
1 min ca. 1,5 лет
Сертификаты тестов EC: EN 301 489-1, EN 301 489-3; EN 300
220-1, EN 300 220-2
США: FCC Part 15.247: XK5-RF Rx SW915
Канада: IC RSS-210: 5158A-RF Rx SW 915
Мексика: IFT/223/UCS/DG-AUSE/6773/2017
Япония: ARIB Standard T108: 204-610002
Бразилия:
Примечание Передача напряжения элементов батареи и
состояния коммутации
9 / 16
04172-18-06718
ö
макс. 150 m вне помещений,
макс. 20 m внутри помещений
