g) Display-Angaben bzw. Symbole über die Betriebsarten
- Diodentest
Der Wert, der beim Diodentest angezeigt wird, ist die Durch-
laßspannung bei ca. 1 mA Teststrom. Der Meßbereich beträgt
hier 0 bis ca. 1,5 V.
- Negative Polarität
Bei vertauschten Meßleitungen bzw. bei negativer Polarität er-
scheint ein „-"-Zeichen vor dem Meßwert.
- Transistortest
Beim Transistortest wird der hfe-Parameter gemessen „ß"
- alle übrigen Symbole, welche für die verschiedenen Maßein-
heiten stehen:
AC
=
Wechselgröße
mV
=
Millivolt (exp.-3)
V
=
Volt
µA
=
Microampere (exp.-6)
mA
=
Milliampere (exp.-3)
A
=
Ampere
ß
=
hfe-Wert bei der Transistormessung
kΩ
=
kiloohm (exp.3)
MΩ
=
Megaohm (exp.6)
14
3. Lors du test des diodes, la valeur affichée se réfère à la tension
à l'état passant (tension directe de la diode) d'une zone semi-
conductrice Si (passage silicium - PN).

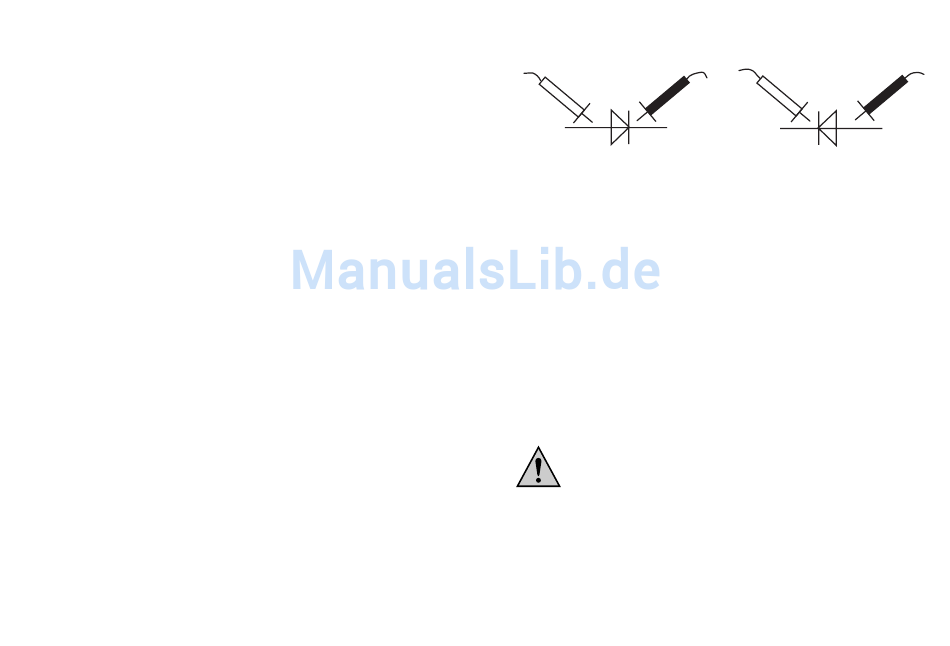

cordon
cordon
noir
rouge
Sense direct
Reliez maintenant les pointes des broches à l'objet à mesurer, d'un
secteur semi-conducteur sans tension, la broche rouge à l'anode,
la broche noire à la cathode (celle-ci est en règle générale marquée
par une bague de couleur, un point ou similaire).
Si vous mesurez un secteur de diodes en sens de conduction,
vous mesurerez une tension à partir d'env. 0,6 V (silicium) jusqu'à
1.5V ( respectivement 600 mV jusqu'à 1500 mV), pour autant que le
secteur de diodes ne soit pas endommagé.
Si maintenant, vous intervertissez les pointes des broches, donc la
rouge sur la cathode et la noire sur l'anode, vous contrôlerez le soi-
disant sens de non-conduction du secteur de diodes.
Si "O.L" pour Overload = débordement est affiché, la diode est en
bon état. Si par contre une ''valeur de tension'' est affichée, vous
avez fait une erreur lors du branchement de l'objet à mesurer ou
celui-ci présente une défectuosité.
Veillez lors du contrôle des diodes, que la diode re-
spectivement le circuit dans lequel elle est montée,
soit absolument hors de tension. Toutes les capa-
cités en présence doivent être déchargées.
F Contrôle acoustique de continuité
Avec cette fonction, vous pouvez contrôler la continuité de câbles,
fusibles, circuits etc. qui se trouvent hors de tension. Pour cette
mesure, procédez de la manière suivante :
cordon
cordon
rouge
noir
Sens bloqu
63
