B E D I E N U N G S A N L E I T U N G

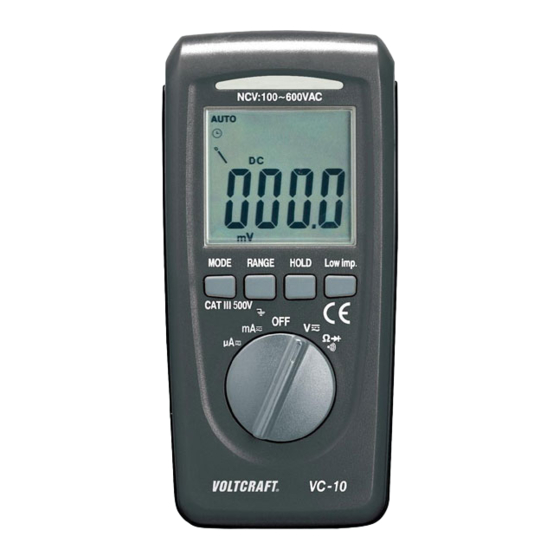

Taschenmultimeter VC-10
Best.-Nr. 12 20 10
*06-06/AH
Einführung
06/06
Version
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Ent-
scheidung getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer
Marken-Familie erworben, die sich auf dem Gebiet der Mess-,
Lade- und Netztechnik durch besondere Kompetenz und perma-
nente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie
als professioneller Anwender auch schwierigen Aufgaben gerecht.
Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge-
wöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn
einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
®
