Nordson Encore LT Kurz- Betriebsanleitung

Nordson Corporation
r

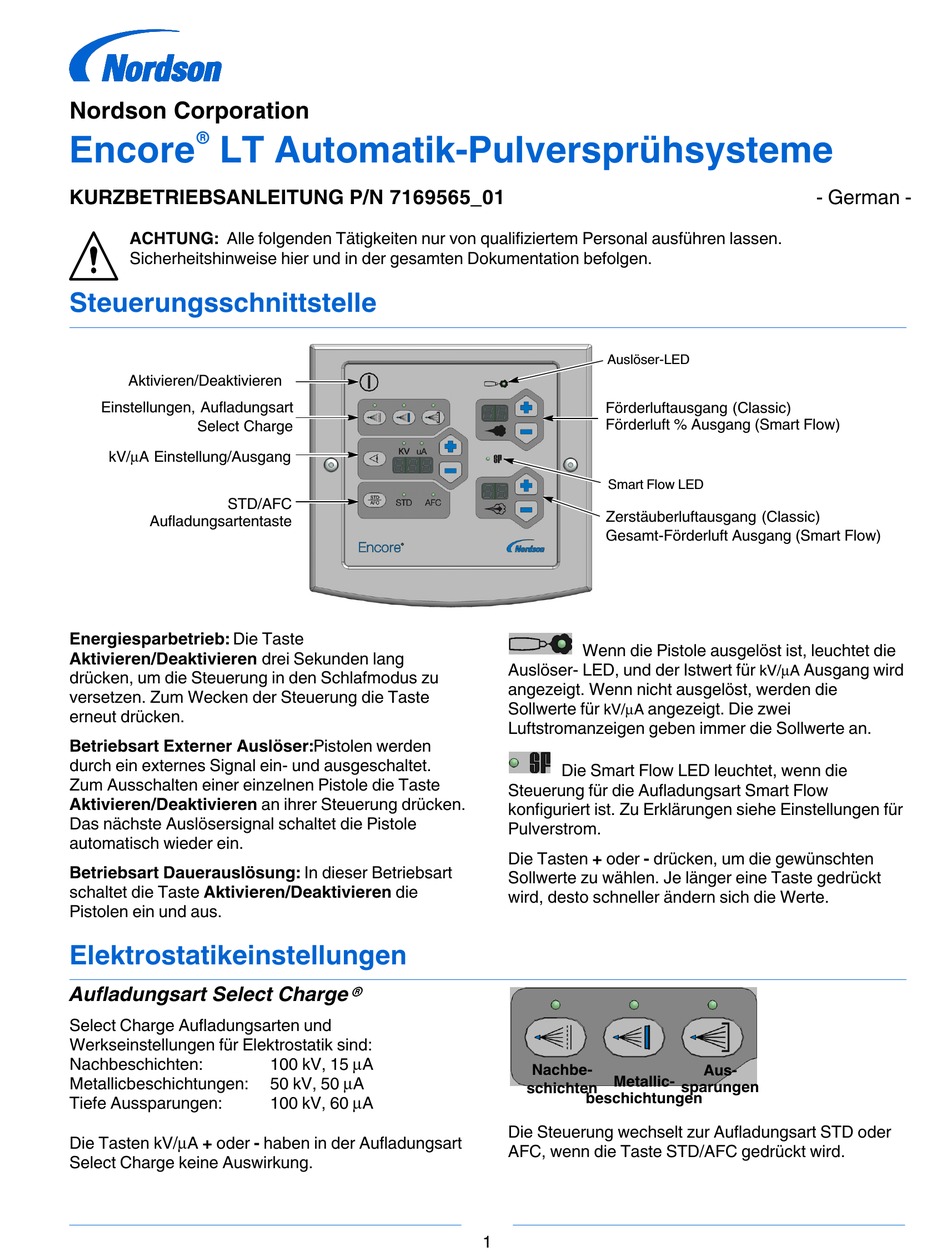

Encore LT Automatik-Pulversprühsysteme
KURZBETRIEBSANLEITUNG P/N 7169565_01
ACHTUNG: Alle folgenden Tätigkeiten nur von qualifiziertem Personal ausführen lassen.
Sicherheitshinweise hier und in der gesamten Dokumentation befolgen.
Steuerungsschnittstelle
Aktivieren/Deaktivieren
Einstellungen, Aufladungsart
Select Charge
kV/µA Einstellung/Ausgang
STD/AFC
Aufladungsartentaste
Energiesparbetrieb: Die Taste
Aktivieren/Deaktivieren drei Sekunden lang
drücken, um die Steuerung in den Schlafmodus zu
versetzen. Zum Wecken der Steuerung die Taste
erneut drücken.
Betriebsart Externer Auslöser:Pistolen werden
durch ein externes Signal ein- und ausgeschaltet.
Zum Ausschalten einer einzelnen Pistole die Taste
Aktivieren/Deaktivieren an ihrer Steuerung drücken.
Das nächste Auslösersignal schaltet die Pistole
automatisch wieder ein.
Betriebsart Dauerauslösung: In dieser Betriebsart
schaltet die Taste Aktivieren/Deaktivieren die
Pistolen ein und aus.
Elektrostatikeinstellungen
Aufladungsart Select Charger
Select Charge Aufladungsarten und
Werkseinstellungen für Elektrostatik sind:
Nachbeschichten:
Metallicbeschichtungen:
Tiefe Aussparungen:
Die Tasten kV/µA + oder - haben in der Aufladungsart
Select Charge keine Auswirkung.
100 kV, 15 µA
50 kV, 50 µA
100 kV, 60 µA
Auslöser-LED
Förderluftausgang (Classic)
Förderluft % Ausgang (Smart Flow)
Smart Flow LED
Zerstäuberluftausgang (Classic)
Gesamt-Förderluft Ausgang (Smart Flow)
Wenn die Pistole ausgelöst ist, leuchtet die
Auslöser- LED, und der Istwert für
angezeigt. Wenn nicht ausgelöst, werden die
Sollwerte für angezeigt. Die zwei
kV/µA
Luftstromanzeigen geben immer die Sollwerte an.
Die Smart Flow LED leuchtet, wenn die
Steuerung für die Aufladungsart Smart Flow
konfiguriert ist. Zu Erklärungen siehe Einstellungen für
Pulverstrom.
Die Tasten + oder - drücken, um die gewünschten
Sollwerte zu wählen. Je länger eine Taste gedrückt
wird, desto schneller ändern sich die Werte.
Nachbe­
Metallic­
schichten
beschichtungen
Die Steuerung wechselt zur Aufladungsart STD oder
AFC, wenn die Taste STD/AFC gedrückt wird.
1
- German -
Ausgang wird
kV/µA
Aus-
sparungen
