Die Verbindung zwischen Lesemodul und Steuereinheit kann durch ein 4-
poliges Standardkabel erfolgen. Empfehlung: Standardkabel J-Y(St) Y
2 x 2 x 0,8 mit maximaler Entfernung von 50 Meter LEGIC / 35 Meter Tagit
ISO.

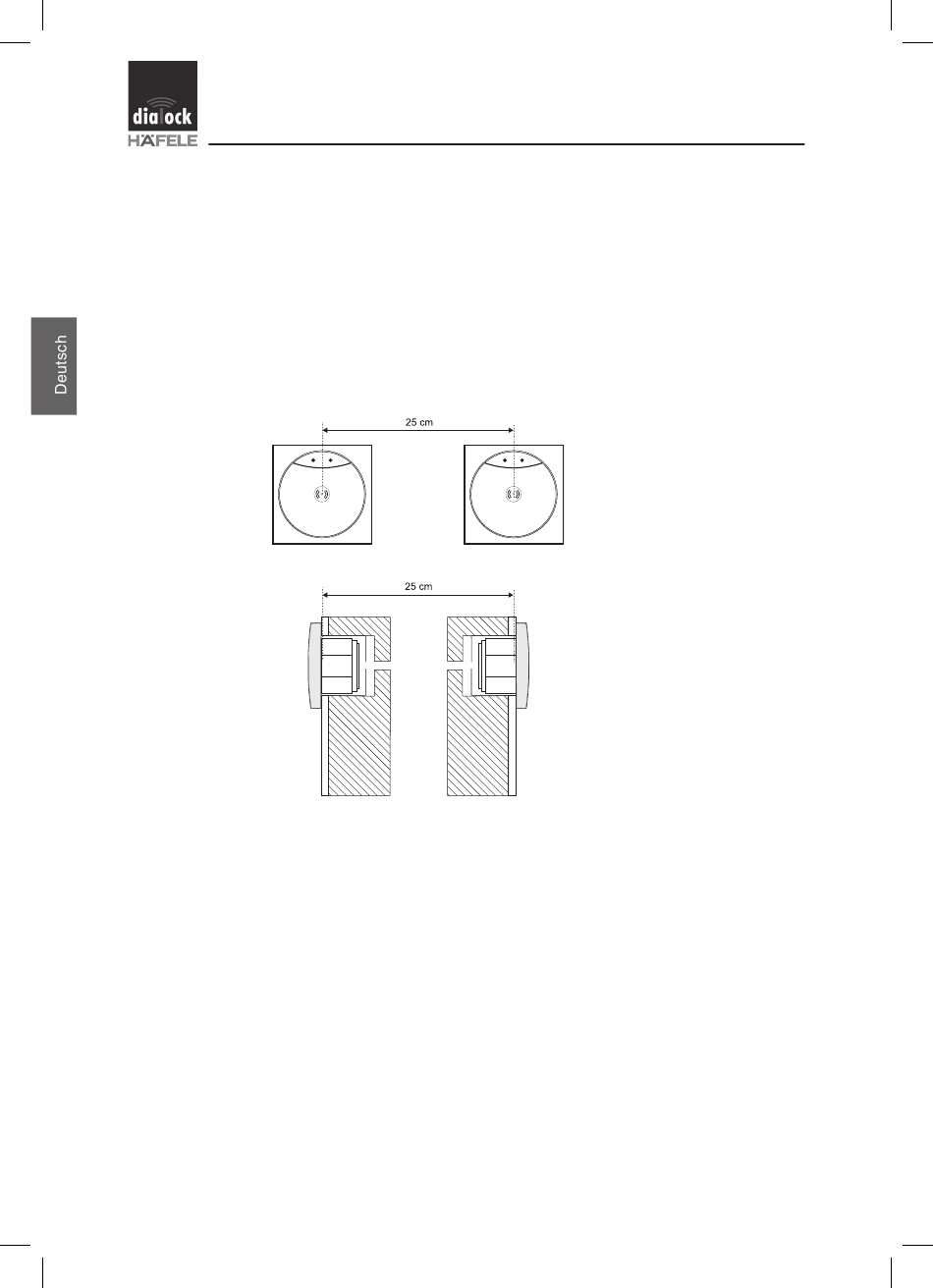

Bei Montage mehrerer Wandterminal Dialock ist darauf zu achten, dass
zwischen den Lesemodulen ein Mindestabstand von 25 cm eingehalten
wird (Abb. 7). Bei geringerem Abstand kann es zu gegenseitigen Störun-
gen der HF Felder kommen. Dies hat zur Folge, dass Transponder-Medien
nicht immer zuverlässig erkannt werden.
Lesemodul
A
B
C
D
Tabelle 1
8 Wandterminal Dialock - Stand: 12.2006 - 732.29.125
125_WL_Buch.indb 8
Abb. 7
+5 V
GND
RS485 A
RS485 B
