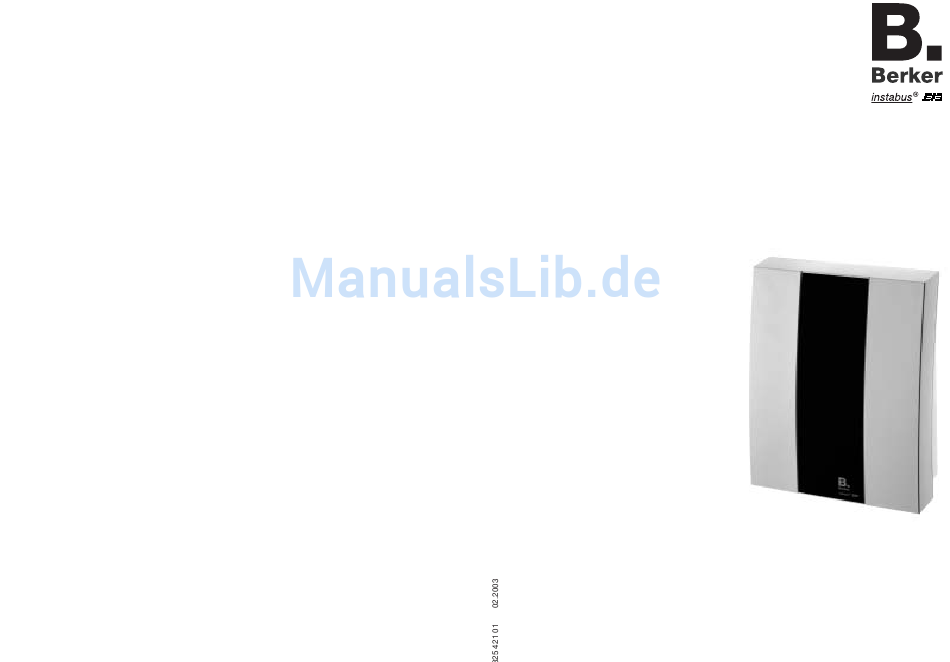

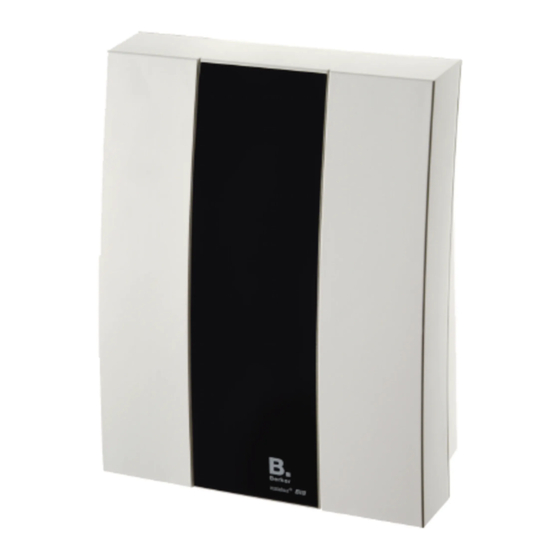

EIB Alarmzentrale Bedienungsanleitung Gefahrenhinweise Einleitung Achtung! Öffnen des Gehäuses, Wartung und Montage Die EIB Alarmzentrale ist ein modernes Einbruchmeldesystem welches den Euro- Ihrer EIB Alarmzentrale dürfen nur durch eine Elektro- päischen Installationsbus EIB für die Informationsübertragung nutzt. Sie überwacht ein fachkraft erfolgen.
EIB Alarmzentrale Bedienungsanleitung Überfallmelder Anlagenzustände Bei Überfallmeldern handelt es sich – technisch gesehen – um einfache Taster, die vom Je nachdem, in welchem Zustand sich eine Alarmanlage befindet, reagiert sie Benutzer im Notfall ausgelöst werden. Es gibt sie in verschiedenen Bauformen: Als unterschiedlich auf eintreffende Meldungen.
EIB Alarmzentrale Bedienungsanleitung „Alarm“ Motorisches Sperrelement und Impuls-Türöffner Wenn ein Melder innerhalb eines Scharf geschalteten Sicherungsbereiches anspricht, Ein gesichertes Objekt sollte nur betreten werden dürfen, wenn die Alarmanlage geht die Alarmanlage in den Zustand „Alarm“ über. Die Alarmgeber – Sirene, Blitzlicht Unscharf geschaltet ist.
EIB Alarmzentrale Bedienungsanleitung 2. Bedienung Scharf/Unscharf schalten Sie wollen Scharf schalten An dieser Stelle erläutern wir Ihnen die Bedienung Ihrer Alarmanlage. Je nachdem, wie Ihr System konfiguriert worden ist – z. B. Anzahl der Sicherungsbereiche, kaskadiert Alle Melder müssen im scharfschaltbereiten Zustand sein.
EIB Alarmzentrale Bedienungsanleitung Alarmierung Ereignisspeicher ansehen Im Zustand „Unscharf nach Alarm“ wird im Info-Display Ein Alarm wird ausgelöst, wenn • ein Melder innerhalb eines Scharf geschalteten Bereiches anspricht; „Alarm“ angezeigt. Mit dem Drücken auf eine linke • eine Sabotagemeldung eintrifft, während ein Bereich Scharf geschaltet ist; Taste werden Ihnen nacheinander die folgenden Alarm- •...
EIB Alarmzentrale Bedienungsanleitung Folgende Störungsmeldungen können vorliegen: Meldertest-Modus • „Melder fehlt“ – Alarmmelder ist entfernt oder defekt; Wenn Ihre Alarmanlage über eine entsprechende Schaltmöglichkeit verfügt (z. B. einen • „Sabotage“ – Sabotagemelder hat ausgelöst; EIB-Tastsensor „Meldertest“), können Sie die Anlage in den Modus „Meldertest“ •...
EIB Alarmzentrale Bedienungsanleitung 4. Ihre Alarmzentrale – Konfiguration Verriegelungen An dieser Stelle hat Ihr Elektroinstallateur die wesentlichen Daten Ihrer Alarmanlage ____ Sperrelement ____ Impulstüröffner Sonstige ___________________ (Anzahl und ggf. Sicherungsbereich der Geräte) kurz skizziert. Geber Außensirene ____ Verdrahtet ____ EIB Konfiguration Innensirene ____ Verdrahtet...
Seite 10
EIB Alarmzentrale Installationsanleitung Bild 1 Sehr geehrter Elektroinstallateur und Anlagenerrichter, diese Installationshinweise und die Bedienungsanleitung sind Bestandteile der Alarm- zentrale und nach der Inbetriebnahme Ihrem Kunden zu übergeben. Vielen Dank. Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Achtung! Schalten Sie vor dem Öffnen des Gehäuses die Alarmzentrale von der Netzspannung (AC 230 V) frei.
EIB Alarmzentrale Installationsanleitung 1. Systeminformationen Konfiguration Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht den EIBA- Die EIB Alarmzentrale ermöglicht durch vielfältige Parametrierungen den Einsatz in den Richtlinien. Detaillierte Fachkenntnisse durch instabus-Schulungen werden zum Ver- unterschiedlichsten Objekten – angefangen beim Einfamilienhaus mit Außenhaut- und ständnis vorausgesetzt.
EIB Alarmzentrale Installationsanleitung 3. Montage 4. Installation Gefahrenhinweise 4.1 Anschluss an Netzspannung AC 230 V Achtung! Schalten Sie vor dem Öffnen des Gehäuses die Die Alarmzentrale benötigt zum Betrieb Netzspannung AC 230 V. Die Absicherung der Alarmzentrale von der Netzspannung (AC 230 V) frei. EIB Alarmzentrale sollte über einen Sicherungsautomaten erfolgen, der nicht in die Gefahr eines elektrischen Schlages! Fehlerstromschutzschaltung der allgemeinen Hausinstallation integriert ist.
EIB Alarmzentrale Installationsanleitung Der Notstrom-Akku ermöglicht den unter- 4.4 Anschluss der Alarmgeber Bild 3 brechungsfreien Betrieb der Alarmzentrale Sie können die Alarmgeber direkt an die EIB Alarmzentrale – Klemmleiste X3 – bei Netzspannungsausfall für ca. 12 Stun- anschließen. den, d. h. in dieser Zeit kann ein Alarm Alarmgeber können außerdem auch über geeignete Aktoren an den EIB angeschlos- sicher ausgelöst werden.
EIB Alarmzentrale Installationsanleitung 4.5 Verdrahteter Melder 4.7 Sabotageüberwachung Ein verdrahteter Melder (auch mehrere Öffnerkontakte in Rei- Die Alarmzentrale bietet die Möglichkeit einer verdrahteten Sabotagelinie, in die die he) kann direkt an die Alarmzentrale – Klemmen „Melder“ und Sabotagekontakte der verdrahteten Alarmgeber (Sirene und Blitz) und Schaltein- „GND“...
EIB Alarmzentrale Installationsanleitung 5. Verhalten bei Busausfall 7. Anzeigeeinheit Die Alarmzentrale hat keine eigene Anzeige, daher sollten Sie über instabus EIB eine Gefahrenhinweis oder mehrere Anzeigeeinheiten (z. B. Info-Display) in die Gesamtanlage integrieren. Es Trennen Sie für die Einstellung der Steckbrücke J1 die Alarm- können bis zu 4 unabhängige Anzeigen angesteuert werden.
EIB Alarmzentrale Installationsanleitung 9. Hinweise zu Mehrbereichs-Konfigurationen 10. Parallelbetrieb mehrerer Alarmzentralen Wird eine Konfiguration ausgewählt, bei der mehrere Scharfschaltbereiche (SSB) Besonders große Objekte (Einkaufspassagen, ausgedehnte Werkanlagen) können u. U. nebeneinander existieren, sind die folgenden Regeln einzuhalten. nicht durch eine Alarmzentrale allein überwacht werden, sondern benötigen mehrere •...
Kundendienststelle: während Ladevorgang Akku ca. 200 mA Sicherungen: F1 = T 100 mA (5 V Versorgung Zentrale) Berker GmbH & Co. KG F2 = T 100 mA (12 V Versorgung) Abt. Service Center F3 = T 100 mA (Versorgung ÜG)
