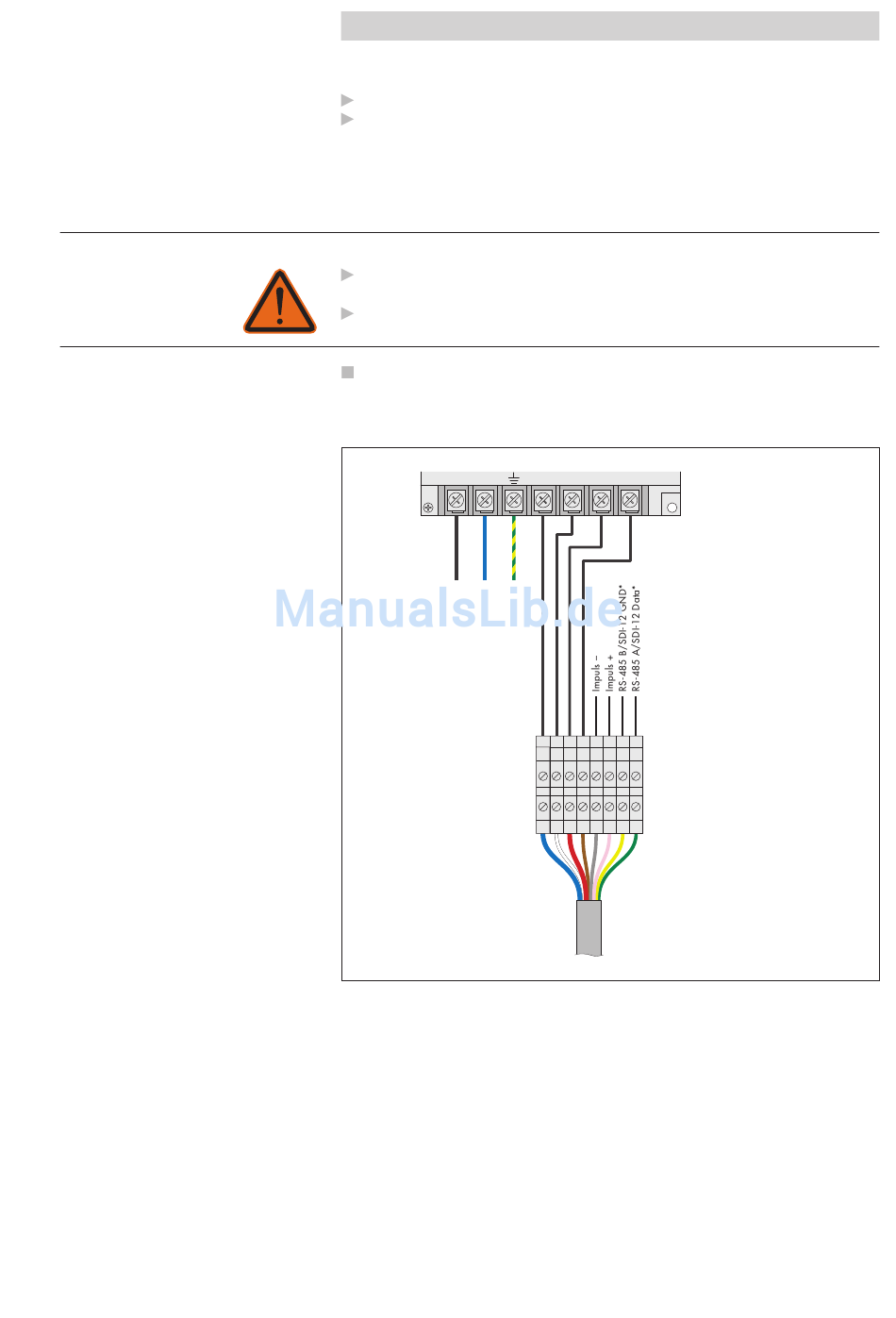

Abb. 15: Netzteil Schaltschrankausführung
an den OTT Parsivel
Installieren Sie das Netzteil im Schalt-
schrank auf einer Standard-Hutschiene.
Zur optimalen Leitungsführung ist im Kabel-
eingangsbereich des Schaltschranks eine
Reihenklemme einzusetzen.
Bei Verwendung der RS-485-Schnittstelle
darf die Gesamtkabellänge zwischen
OTT Parsivel
und Datensammler maximal
2
20 Meter betragen! Andernfalls ist am
OTT Parsivel
ein Abschlusswiderstand
2
von 120 Ohm zwischen der gelben und
grünen Ader notwendig!
9 OTT Parsivel
OTT Hydromet bietet für die Spannungsversorgung zwei Netzteile (Zubehör) an:
Netzteil 24 V DC/100 W; Schutzgehäuseausführung
Netzteil 24 V DC/100 W; Schaltschrankausführung
Der Anschluss des Netzteils erfolgt über ein 8-adriges, konfektioniertes
Anschlusskabel (Zubehör). Bei Bedarf können Sie dieses Kabel verlängern.
Hinweise hierzu finden Sie in Kapitel 6.1 „Kabelauswahl".
Stromschlaggefahr!
Netzteile nur dann anschließen, wenn Sie hierfür die notwendige elektrische
Fachkenntnisse haben!
Bei allen Arbeiten am Netzteil: Schalten Sie stets die Netzzuleitungen
spannungsfrei und sichern Sie sie vor Wiedereinschalten.
Schließen Sie die Netzteile wie in den Abbildungen 15 beziehungsweise 16
gezeigt den OTT Parsivel
anschließen.
2
OTT Parsivel
an Netzteil anschließen
2
an.
2
L
N
–V
–V
+V
Anschluss
Netzspannung
(100 ... 240 V AC)
2
Anschlusskabel
Netzteil 24 V DC/100 W
+V
Schaltschrankausführung
(Zubehör)
Schittstellen zum
Anschluss an
Datensammler
Reihenklemme zur
Schaltschrankinstallation
(nicht im Lieferumfang)
* Belegung ist abhängig von der Gerätekonfiguration
25
