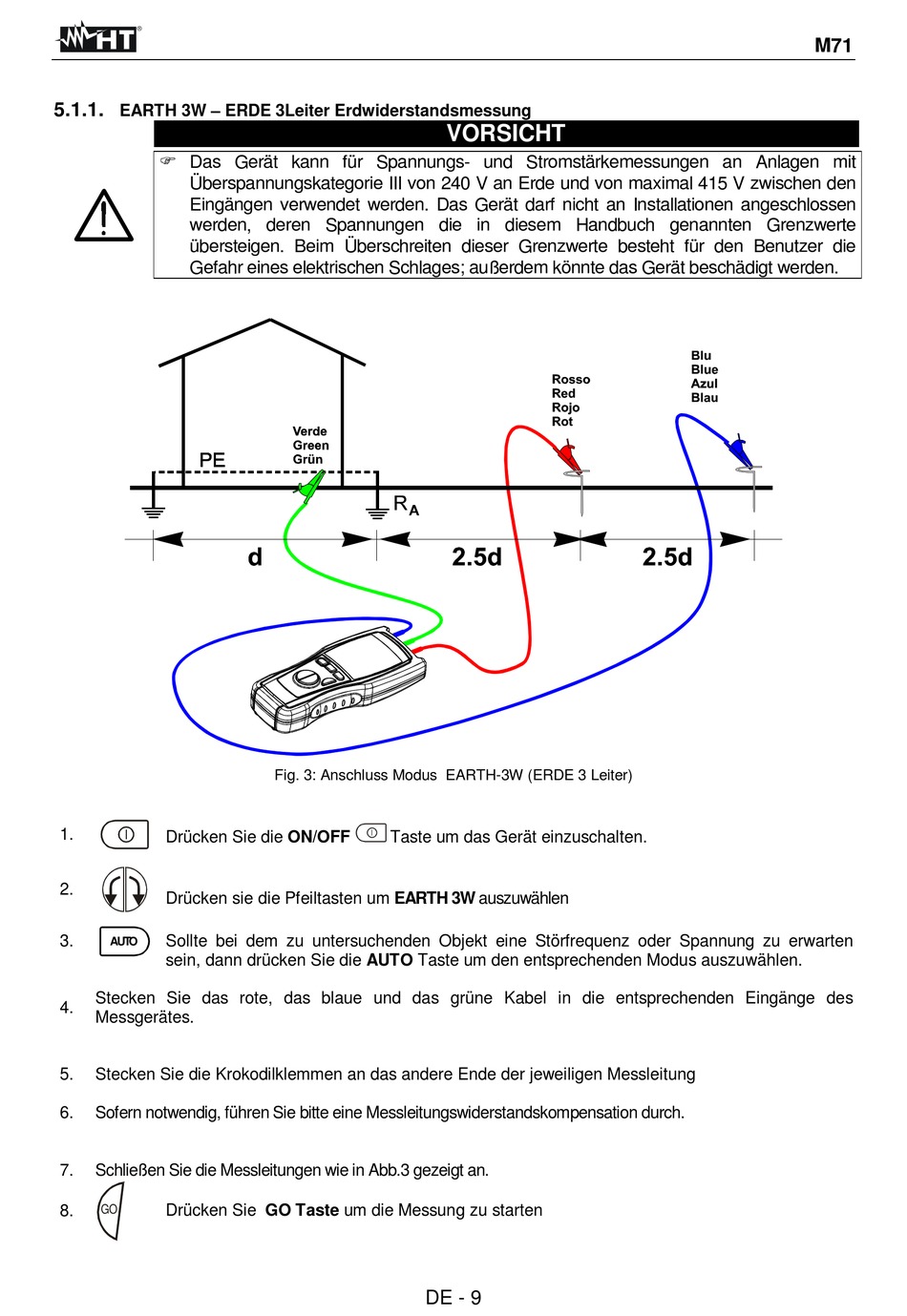

EARTH 3W – ERDE 3Leiter Erdwiderstandsmessung
 Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen mit
Überspannungskategorie III von 240 V an Erde und von maximal 415 V zwischen den
Eingängen verwendet werden. Das Gerät darf nicht an Installationen angeschlossen
werden, deren Spannungen die in diesem Handbuch genannten Grenzwerte
übersteigen. Beim Überschreiten dieser Grenzwerte besteht für den Benutzer die
Gefahr eines elektrischen Schlages; außerdem könnte das Gerät beschädigt werden.
1.
Drücken Sie die ON/OFF
2.
Drücken sie die Pfeiltasten um EARTH 3W auszuwählen
3.
Sollte bei dem zu untersuchenden Objekt eine Störfrequenz oder Spannung zu erwarten
AUTO
sein, dann drücken Sie die AUTO Taste um den entsprechenden Modus auszuwählen.
Stecken Sie das rote, das blaue und das grüne Kabel in die entsprechenden Eingänge des
4.
Messgerätes.
5.
Stecken Sie die Krokodilklemmen an das andere Ende der jeweiligen Messleitung
6.
Sofern notwendig, führen Sie bitte eine Messleitungswiderstandskompensation durch.
7.
Schließen Sie die Messleitungen wie in Abb.3 gezeigt an.
GO
8.
Drücken Sie GO Taste um die Messung zu starten
Fig. 3: Anschluss Modus EARTH-3W (ERDE 3 Leiter)
Taste um das Gerät einzuschalten.
DE - 9
