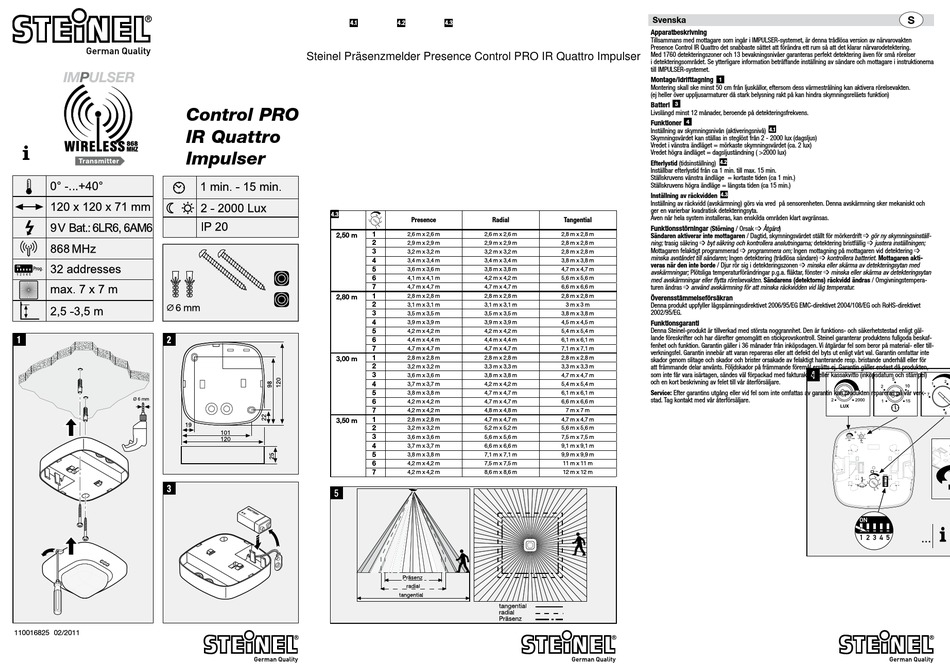

STEINEL Control PRO Anleitung Seite 8

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
Svenska
Apparatbeskrivning
Tillsammans med mottagare som ingår i IMPULSER-systemet, är denna trådlösa version av närvarovakten
Presence Control IR Quattro det snabbaste sättet att förändra ett rum så att det klarar närvarodetektering.
Med 1760 detekteringszoner och 13 bevakningsnivåer garanteras perfekt detektering även för små rörelser
i detekteringsområdet. Se ytterligare information beträffande inställning av sändare och mottagare i instruktionerna
till IMPULSER-systemet.
Montage/Idrifttagning
Montering skall ske minst 50 cm från ljuskällor, eftersom dess värmestrålning kan aktivera rörelsevakten.
(ej heller över uppljusarmaturer då stark belysning rakt på kan hindra skymningsreläets funktion)
Batteri
Livslängd minst 12 månader, beroende på detekteringsfrekvens.
Funktioner
Inställning av skymningsnivån (aktiveringsnivå)
Skymningsvärdet kan ställas in steglöst från 2 - 2000 lux (dagsljus)
Vredet i vänstra ändläget = mörkaste skymningsvärdet (ca. 2 lux)
Vredet högra ändläget = dagsljuständning ( >2000 lux)
Efterlystid (tidsinställning)
Inställbar efterlystid från ca 1 min. till max. 15 min.
Ställskruvens vänstra ändläge = kortaste tiden (ca 1 min.)
Ställskruvens högra ändläge = längsta tiden (ca 15 min.)
Inställning av räckvidden
Inställning av räckvidd (avskärmning) görs via vred på sensorenheten. Denna avskärmning sker mekaniskt och
ger en varierbar kvadratisk detekteringsyta.
Även när hela system installeras, kan enskilda områden klart avgränsas.
Radial Tangential
Funktionsstörningar
2,8 m x 2,8 m
Sändaren aktiverar inte mottagaren / Dagtid, skymningsvärdet ställt för mörkerdrift ➩ gör ny skymningsinställ-
2,8 m x 2,8 m ning; trasig säkring ➩ byt säkring och kontrollera anslutningarna; detektering bristfällig ➩ justera inställningen;
Mottagaren felaktigt programmerad ➩ programmera om; Ingen mottagning på mottagaren vid detektering ➩
2,8 m x 2,8 m
minska avståndet till sändaren; Ingen detektering (trådlösa sändare) ➩ kontrollera batteriet. Mottagaren akti-
3,8 m x 3,8 m
veras när den inte borde / Djur rör sig i detekteringszonen ➩ minska eller skärma av detekteringsytan med
4,7 m x 4,7 m
avskärmningar; Plötsliga temperaturförändringar p.g.a. fläktar, fönster ➩ minska eller skärma av detekteringsytan
5,6 m x 5,6 m
med avskärmningar eller flytta rörelsevakten. Sändarens (detektorns) räckvidd ändras / Omgivningstempera-
6,6 m x 6,6 m
turen ändras ➩ använd avskärmning för att minska räckvidden vid låg temperatur.
2,8 m x 2,8 m
Överensstämmelseförsäkran
3 m x 3 m
Denna produkt uppfyller lågspänningsdirektivet 2006/95/EG EMC-direktivet 2004/108/EG och RoHS-direktivet
2002/95/EG.
3,8 m x 3,8 m
4,5 m x 4,5 m Funktionsgaranti
Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gäl-
5,4 m x 5,4 m
lande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar produktens fullgoda beskaf-
6,1 m x 6,1 m
fenhet och funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar fel som beror på material- eller till-
7,1 m x 7,1 m
verkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin omfattar inte
2,8 m x 2,8 m
skador genom slitage och skador och brister orsakade av felaktigt hanterande resp. bristande underhåll eller för
3,3 m x 3,3 m att främmande delar använts. Följdskador på främmande föremål ersätts ej. Garantin gäller endast då produkten,
som inte får vara isärtagen, sändes väl förpackad med fakturakopia eller kassakvitto (inköpsdatum och stämpel)
4,7 m x 4,7 m
och en kort beskrivning av felet till vår återförsäljare.
5,4 m x 5,4 m
6,1 m x 6,1 m Service: Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten repareras på vår verk-
stad. Tag kontakt med vår återförsäljare.
6,6 m x 6,6 m
7 m x 7 m
4,7 m x 4,7 m
5,6 m x 5,6 m
7,5 m x 7,5 m
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W
1
W 3
W 4
W
4 .1
4 .2 W
W
4 .3
(Störning / Orsak ➩ Åtgärd)
