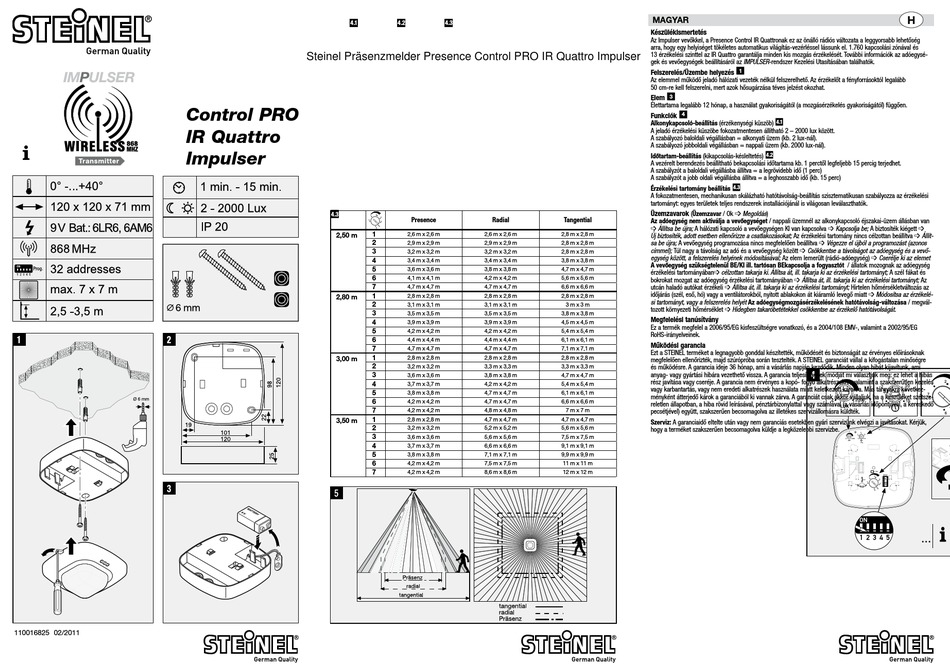

STEINEL Control PRO Anleitung Seite 12

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
MAGYAR
Készülékismertetés
Az Impulser vevőkkel, a Presence Control IR Quattronak ez az önálló rádiós változata a leggyorsabb lehetőség
arra, hogy egy helyiséget tökéletes automatikus világítás-vezérléssel lássunk el. 1.760 kapcsolási zónával és
13 érzékelési szinttel az IR Quattro garantálja minden kis mozgás érzékelését. További információk az adóegysé-
gek és vevőegységek beállításáról az IMPULSER-rendszer Kezelési Utasításában találhatók.
Felszerelés/Üzembe helyezés
Az elemmel működő jeladó hálózati vezeték nélkül felszerelhető. Az érzékelőt a fényforrásoktól legalább
50 cm-re kell felszerelni, mert azok hősugárzása téves jelzést okozhat.
W
Elem 3
Élettartama legalább 12 hónap, a használat gyakoriságától (a mozgásérzékelés gyakoriságától) függően.
Funkciók
Alkonykapcsoló-beállítás (érzékenységi küszöb)
A jeladó érzékelési küszöbe fokozatmentesen állítható 2 – 2000 lux között.
A szabályozó baloldali végállásban = alkonyati üzem (kb. 2 lux-nál).
A szabályozó jobboldali végállásban = nappali üzem (kb. 2000 lux-nál).
Időtartam-beállítás (kikapcsolás-késleltetés)
A vezérelt berendezés beállítható bekapcsolási időtartama kb. 1 perctől legfeljebb 15 percig terjedhet.
A szabályzót a baloldali végállásba állítva = a legrövidebb idő (1 perc)
A szabályzót a jobb oldali végállásba állítva = a leghosszabb idő (kb. 15 perc)
Érzékelési tartomány beállítás
A fokozatmentesen, mechanikusan skálázható hatótávolság-beállítás szisztematikusan szabályozza az érzékelési
tartományt: egyes területek teljes rendszerek installációjánál is világosan leválaszthatók.
Üzemzavarok
Radial Tangential
Az adóegység nem aktiválja a vevőegységet / nappali üzemnél az alkonykapcsoló éjszakai-üzem állásban van
➩ Állítsa be újra; A hálózati kapcsoló a vevőegységen KI van kapcsolva ➩ Kapcsolja be; A biztosíték kiégett ➩
2,8 m x 2,8 m
Új biztosíték, adott esetben ellenőrizze a csatlakozásokat; Az érzékelési tartomány nincs célzottan beállítva ➩ Állít-
2,8 m x 2,8 m sa be újra; A vevőegység programozása nincs megfelelően beállítva ➩ Végezze el újból a programozást (azonos
címmel); Túl nagy a távolság az adó és a vevőegység között ➩ Csökkentse a távolságot az adóegység és a vevő-
2,8 m x 2,8 m
egység között, a felszerelés helyének módosításával; Az elem lemerült (rádió-adóegység) ➩ Cserélje ki az elemet
3,8 m x 3,8 m
A vevőegység szükségtelenül BE/KI ill. tartósan BEkapcsolja a fogyasztót / állatok mozognak az adóegység
4,7 m x 4,7 m
érzékelési tartományában➩ célzottan takarja ki. Állítsa át, ill. takarja ki az érzékelési tartományt; A szél fákat és
5,6 m x 5,6 m
bokrokat mozgat az adóegység érzékelési tartományában ➩ Állítsa át, ill. takarja ki az érzékelési tartományt; Az
6,6 m x 6,6 m
utcán haladó autókat érzékeli ➩ Állítsa át, ill. takarja ki az érzékelési tartományt; Hirtelen hőmérsékletváltozás az
időjárás (szél, eső, hó) vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt ➩ Módosítsa az érzékelé-
2,8 m x 2,8 m
si tartományt, vagy a felszerelés helyét Az adóegységmozgásérzékelésének hatótávolság-változása / megvál-
3 m x 3 m
tozott környezeti hőmérséklet ➩ Hidegben takaróbetétekkel csökkentse az érzékelő hatótávolságát.
3,8 m x 3,8 m
Megfelelési tanúsítvány
4,5 m x 4,5 m
Ez a termék megfelel a 2006/95/EG kisfeszültségre vonatkozó, és a 2004/108 EMV-, valamint a 2002/95/EG
5,4 m x 5,4 m
RoHS-irányelveinek.
6,1 m x 6,1 m
Működési garancia
7,1 m x 7,1 m
Ezt a STEINEL terméket a legnagyobb gonddal készítették, működését és biztonságát az érvényes előírásoknak
2,8 m x 2,8 m
megfelelően ellenőrizték, majd szúrópróba során tesztelték. A STEINEL garanciát vállal a kifogástalan minőségre
3,3 m x 3,3 m és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami
anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás
4,7 m x 4,7 m
rész javítása vagy cseréje. A garancia nem érvényes a kopó- fogyó alkatrészekre, valamint a szakszerűtlen kezelés
5,4 m x 5,4 m
vagy karbantartás, vagy nem eredeti alkatrészek használata miatt keletkezett károkra. Más tárgyakra következ-
6,1 m x 6,1 m
ményként átterjedő károk a garanciából ki vannak zárva. A garanciát csak akkor vállaljuk, ha a készüléket szétsze-
6,6 m x 6,6 m
reletlen állapotban, a hiba rövid leírásával, pénztárbizonylattal vagy számlával (a vásárlás időpontjával, a kereskedő
7 m x 7 m pecsétjével) együtt, szakszerűen becsomagolva az illetékes szervizállomásra küldték.
4,7 m x 4,7 m
Szerviz: A garanciaidő eltelte után vagy nem garanciás esetekben gyári szervizünk elvégzi a javításokat. Kérjük,
5,6 m x 5,6 m
hogy a terméket szakszerűen becsomagolva küldje a legközelebbi szervizbe.
7,5 m x 7,5 m
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W
1
W
4
4 .1 W
W
4 .2
W
4 .3
(Üzemzavar / Ok Megoldás)
➩
