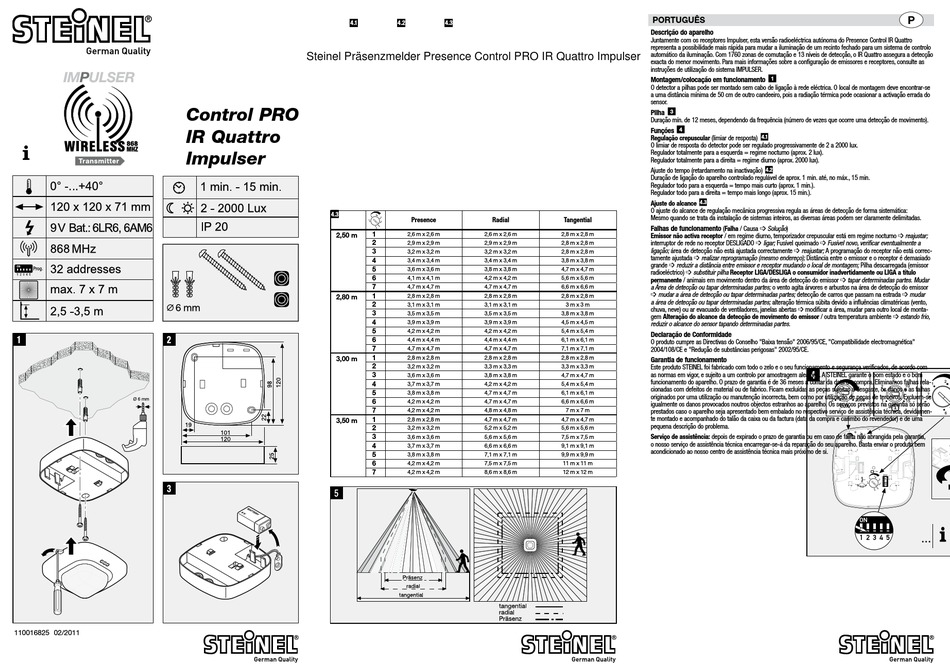

Montagem/Colocação Em Funcionamento - STEINEL Control PRO Anleitung

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
PORTUGUÊS
Descrição do aparelho
Juntamente com os receptores Impulser, esta versão radioeléctrica autónoma do Presence Control IR Quattro
representa a possibilidade mais rápida para mudar a iluminação de um recinto fechado para um sistema de controlo
automático da iluminação. Com 1760 zonas de comutação e 13 níveis de detecção, o IR Quattro assegura a detecção
exacta do menor movimento. Para mais informações sobre a configuração de emissores e receptores, consulte as
instruções de utilização do sistema IMPULSER.
Montagem/colocação em funcionamento
O detector a pilhas pode ser montado sem cabo de ligação à rede eléctrica. O local de montagem deve encontrar-se
a uma distância mínima de 50 cm de outro candeeiro, pois a radiação térmica pode ocasionar a activação errada do
sensor.
W
Pilha 3
Duração mín. de 12 meses, dependendo da frequência (número de vezes que ocorre uma detecção de movimento).
Funções
Regulação crepuscular (limiar de resposta)
O limiar de resposta do detector pode ser regulado progressivamente de 2 a 2000 lux.
Regulador totalmente para a esquerda = regime nocturno (aprox. 2 lux).
Regulador totalmente para a direita = regime diurno (aprox. 2000 lux).
Ajuste do tempo (retardamento na inactivação)
Duração de ligação do aparelho controlado regulável de aprox. 1 min. até, no máx., 15 min.
Regulador todo para a esquerda = tempo mais curto (aprox. 1 min.).
Regulador todo para a direita = tempo mais longo (aprox. 15 min.).
Ajuste do alcance
O ajuste do alcance de regulação mecânica progressiva regula as áreas de detecção de forma sistemática:
Mesmo quando se trata da instalação de sistemas inteiros, as diversas áreas podem ser claramente delimitadas.
Radial Tangential
Falhas de funcionamento
2,8 m x 2,8 m
Emissor não activa receptor / em regime diurno, temporizador crepuscular está em regime nocturno ➩ reajustar;
2,8 m x 2,8 m interruptor de rede no receptor DESLIGADO ➩ ligar; Fusível queimado ➩ Fusível novo, verificar eventualmente a
ligação; área de detecção não está ajustada correctamente ➩ reajustar; A programação do receptor não está correc-
2,8 m x 2,8 m
tamente ajustada ➩ realizar reprogramação (mesmo endereço); Distância entre o emissor e o receptor é demasiado
3,8 m x 3,8 m
grande ➩ reduzir a distância entre emissor e receptor mudando o local de montagem; Pilha descarregada (emissor
4,7 m x 4,7 m
radioeléctrico) ➩ substituir pilha Receptor LIGA/DESLIGA o consumidor inadvertidamente ou LIGA a título
5,6 m x 5,6 m
permanente / animais em movimento dentro da área de detecção do emissor ➩ tapar determinadas partes. Mudar
6,6 m x 6,6 m
a Área de detecção ou tapar determinadas partes; o vento agita árvores e arbustos na área de detecção do emissor
➩ mudar a área de detecção ou tapar determinadas partes; detecção de carros que passam na estrada ➩ mudar
2,8 m x 2,8 m
a área de detecção ou tapar determinadas partes; alteração térmica súbita devido a influências climatéricas (vento,
3 m x 3 m
chuva, neve) ou ar evacuado de ventiladores, janelas abertas ➩ modificar a área, mudar para outro local de monta-
3,8 m x 3,8 m
gem Alteração do alcance da detecção de movimento do emissor / outra temperatura ambiente ➩ estando frio,
4,5 m x 4,5 m
reduzir o alcance do sensor tapando determinadas partes.
5,4 m x 5,4 m
Declaração de Conformidade
6,1 m x 6,1 m
O produto cumpre as Directivas do Conselho "Baixa tensão" 2006/95/CE, "Compatibilidade electromagnética"
7,1 m x 7,1 m
2004/108/CE e "Redução de substâncias perigosas" 2002/95/CE.
2,8 m x 2,8 m
Garantia de funcionamento
3,3 m x 3,3 m Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com
as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom
4,7 m x 4,7 m
funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas rela-
5,4 m x 5,4 m
cionadas com defeitos de material ou de fabrico. Ficam excluídas as peças sujeitas a desgaste, os danos e as falhas
6,1 m x 6,1 m
originados por uma utilização ou manutenção incorrecta, bem como por utilização de peças de terceiros. Excluem-se
6,6 m x 6,6 m
igualmente os danos provocados noutros objectos estranhos ao aparelho. Os serviços previstos na garantia só serão
7 m x 7 m prestados caso o aparelho seja apresentado bem embalado no respectivo serviço de assistência técnica, devidamen-
te montado e acompanhado do talão da caixa ou da factura (data da compra e carimbo do revendedor) e de uma
4,7 m x 4,7 m
pequena descrição do problema.
5,6 m x 5,6 m
7,5 m x 7,5 m Serviço de assistência: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia,
o nosso serviço de assistência técnica encarregar-se-á da reparação do seu aparelho. Basta enviar o produto bem
9,1 m x 9,1 m
acondicionado ao nosso centro de assistência técnica mais próximo de si.
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W 1
W
4
W 4 .1
W
4 .2
4 .3 W
(Falha / Causa ➩ Solução)
P
