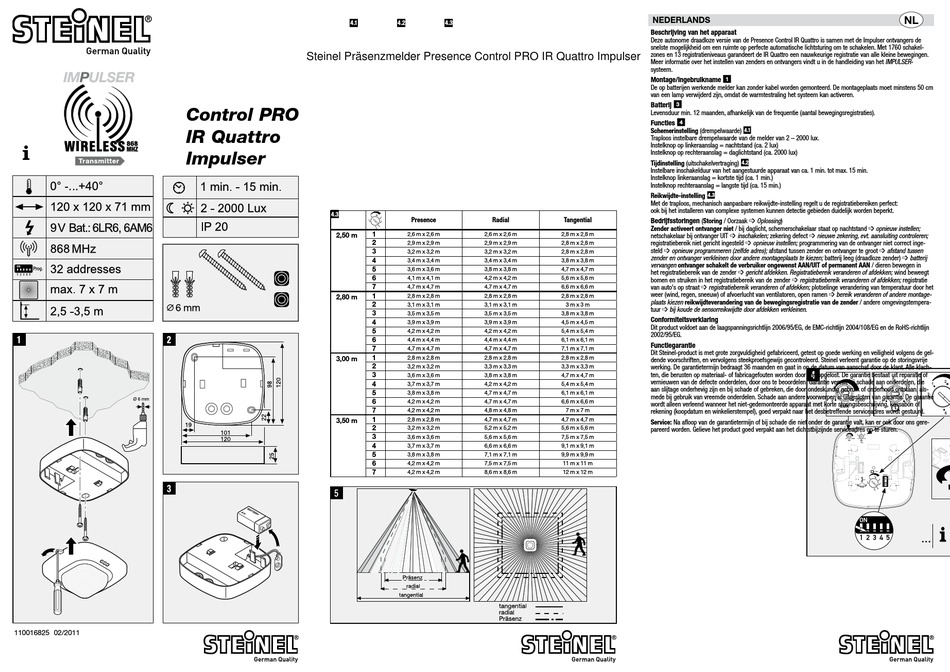

STEINEL Control PRO Anleitung Seite 4

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
NEDERLANDS
Beschrijving van het apparaat
Deze autonome draadloze versie van de Presence Control IR Quattro is samen met de Impulser ontvangers de
snelste mogelijkheid om een ruimte op perfecte automatische lichtsturing om te schakelen. Met 1760 schakel-
zones en 13 registratieniveaus garandeert de IR Quattro een nauwkeurige registratie van alle kleine bewegingen.
Meer informatie over het instellen van zenders en ontvangers vindt u in de handleiding van het IMPULSER-
systeem.
Montage/ingebruikname
De op batterijen werkende melder kan zonder kabel worden gemonteerd. De montageplaats moet minstens 50 cm
van een lamp verwijderd zijn, omdat de warmtestraling het systeem kan activeren.
Batterij
Levensduur min. 12 maanden, afhankelijk van de frequentie (aantal bewegingsregistraties).
Functies
Schemerinstelling (drempelwaarde)
Traploos instelbare drempelwaarde van de melder van 2 – 2000 lux.
Instelknop op linkeraanslag = nachtstand (ca. 2 lux)
Instelknop op rechteraanslag = daglichtstand (ca. 2000 lux)
Tijdinstelling (uitschakelvertraging)
Instelbare inschakelduur van het aangestuurde apparaat van ca. 1 min. tot max. 15 min.
Instelknop linkeraanslag = kortste tijd (ca. 1 min.)
Instelknop rechteraanslag = langste tijd (ca. 15 min.)
Reikwijdte-instelling
Met de traploos, mechanisch aanpasbare reikwijdte-instelling regelt u de registratiebereiken perfect:
ook bij het installeren van complexe systemen kunnen detectie gebieden duidelijk worden beperkt.
Radial Tangential
Bedrijfsstoringen
Zender activeert ontvanger niet / bij daglicht, schemerschakelaar staat op nachtstand ➩ opnieuw instellen;
2,8 m x 2,8 m
netschakelaar bij ontvanger UIT ➩ inschakelen; zekering defect ➩ nieuwe zekering, evt. aansluiting controleren;
2,8 m x 2,8 m registratiebereik niet gericht ingesteld ➩ opnieuw instellen; programmering van de ontvanger niet correct inge-
steld ➩ opnieuw programmeren (zelfde adres); afstand tussen zender en ontvanger te groot ➩ afstand tussen
2,8 m x 2,8 m
zender en ontvanger verkleinen door andere montageplaats te kiezen; batterij leeg (draadloze zender) ➩ batterij
3,8 m x 3,8 m
vervangen ontvanger schakelt de verbruiker ongewenst AAN/UIT of permanent AAN / dieren bewegen in
4,7 m x 4,7 m
het registratiebereik van de zender ➩ gericht afdekken. Registratiebereik veranderen of afdekken; wind beweegt
5,6 m x 5,6 m
bomen en struiken in het registratiebereik van de zender ➩ registratiebereik veranderen of afdekken; registratie
6,6 m x 6,6 m
van auto's op straat ➩ registratiebereik veranderen of afdekken; plotselinge verandering van temperatuur door het
weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen ➩ bereik veranderen of andere montage-
2,8 m x 2,8 m
plaats kiezen reikwijdteverandering van de bewegingsregistratie van de zender / andere omgevingstempera-
3 m x 3 m
tuur ➩ bij koude de sensorreikwijdte door afdekken verkleinen.
3,8 m x 3,8 m
Conformiteitsverklaring
4,5 m x 4,5 m
Dit product voldoet aan de laagspanningsrichtlijn 2006/95/EG, de EMC-richtlijn 2004/108/EG en de RoHS-richtlijn
5,4 m x 5,4 m
2002/95/EG.
6,1 m x 6,1 m
Functiegarantie
7,1 m x 7,1 m
Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de gel-
2,8 m x 2,8 m
dende voorschriften, en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingsvrije
3,3 m x 3,3 m werking. De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klach-
ten, die berusten op materiaal- of fabricagefouten worden door ons opgelost. De garantie bestaat uit reparatie of
4,7 m x 4,7 m
vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die
5,4 m x 5,4 m
aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan, als-
6,1 m x 6,1 m
mede bij gebruik van vreemde onderdelen. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie
6,6 m x 6,6 m
wordt alleen verleend wanneer het niet-gedemonteerde apparaat met korte storingsbeschrijving, kassabon of
7 m x 7 m rekening (koopdatum en winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.
4,7 m x 4,7 m
Service: Na afloop van de garantietermijn of bij schade die niet onder de garantie valt, kan er ook door ons gere-
5,6 m x 5,6 m
pareerd worden. Gelieve het product goed verpakt aan het dichtstbijzijnde serviceadres op te sturen.
7,5 m x 7,5 m
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W 1
W
3
W
4
4 .1 W
W
4 .2
W
4 .3
(Storing / Oorzaak ➩ Oplossing)
NL
