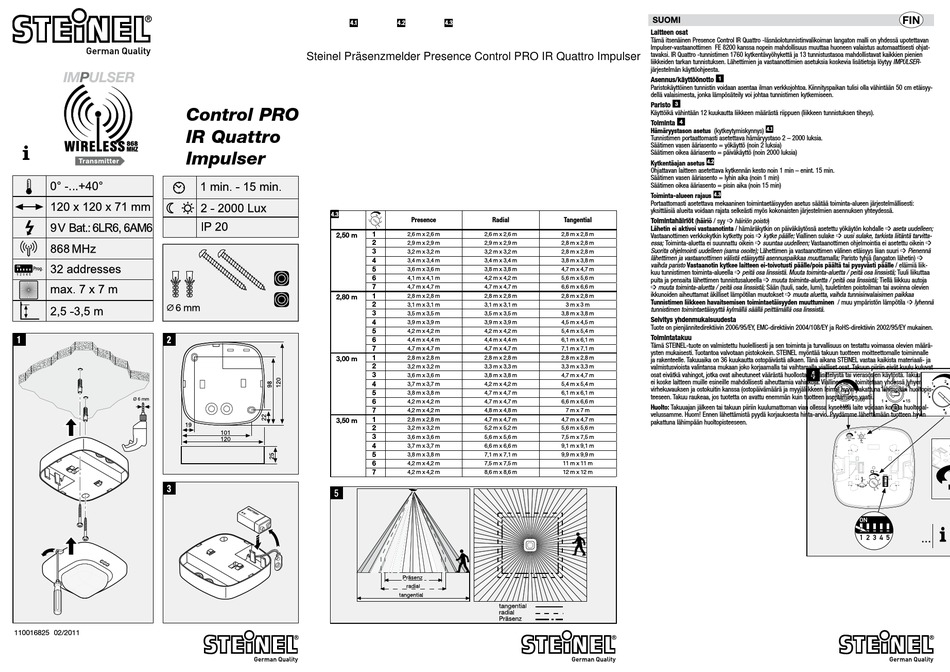

Laitteen Osat - STEINEL Control PRO Anleitung

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
SUOMI

Laitteen osat

Tämä itsenäinen Presence Control IR Quattro -läsnäolotunnistinvalikoiman langaton malli on yhdessä upotettavan
Impulser-vastaanottimen FE 8200 kanssa nopein mahdollisuus muuttaa huoneen valaistus automaattisesti ohjat-
tavaksi. IR Quattro -tunnistimen 1760 kytkentävyöhykettä ja 13 tunnistustasoa mahdollistavat kaikkien pienien
liikkeiden tarkan tunnistuksen. Lähettimien ja vastaanottimien asetuksia koskevia lisätietoja löytyy IMPULSER-
järjestelmän käyttöohjeesta.
Asennus/käyttöönotto
Paristokäyttöinen tunnistin voidaan asentaa ilman verkkojohtoa. Kiinnityspaikan tulisi olla vähintään 50 cm etäisyy-
dellä valaisimesta, jonka lämpösäteily voi johtaa tunnistimen kytkemiseen.
Paristo
Käyttöikä vähintään 12 kuukautta liikkeen määrästä riippuen (liikkeen tunnistuksen tiheys).
Toiminta
Hämäryystason asetus (kytkeytymiskynnys)
Tunnistimen portaattomasti asetettava hämäryystaso 2 – 2000 luksia.
Säätimen vasen ääriasento = yökäyttö (noin 2 luksia)
Säätimen oikea ääriasento = päiväkäyttö (noin 2000 luksia)
Kytkentäajan asetus
Ohjattavan laitteen asetettava kytkennän kesto noin 1 min – enint. 15 min.
Säätimen vasen ääriasento = lyhin aika (noin 1 min)
Säätimen oikea ääriasento = pisin aika (noin 15 min)
Toiminta-alueen rajaus
Portaattomasti asetettava mekaaninen toimintaetäisyyden asetus säätää toiminta-alueen järjestelmällisesti:
yksittäisiä alueita voidaan rajata selkeästi myös kokonaisten järjestelmien asennuksen yhteydessä.
Radial Tangential
Toimintahäiriöt
Lähetin ei aktivoi vastaanotinta / hämäräkytkin on päiväkäytössä asetettu yökäytön kohdalle ➩ aseta uudelleen;
2,8 m x 2,8 m
Vastaanottimen verkkokytkin kytketty pois ➩ kytke päälle; Viallinen sulake ➩ uusi sulake, tarkista liitäntä tarvitta-
2,8 m x 2,8 m essa; Toiminta-aluetta ei suunnattu oikein ➩ suuntaa uudelleen; Vastaanottimen ohjelmointia ei asetettu oikein ➩
Suorita ohjelmointi uudelleen (sama osoite); Lähettimen ja vastaanottimen välinen etäisyys liian suuri ➩ Pienennä
2,8 m x 2,8 m
lähettimen ja vastaanottimen välistä etäisyyttä asennuspaikkaa muuttamalla; Paristo tyhjä (langaton lähetin) ➩
3,8 m x 3,8 m
vaihda paristo Vastaanotin kytkee laitteen ei-toivotusti päälle/pois päältä tai pysyvästi päälle / eläimiä liik-
4,7 m x 4,7 m
kuu tunnistimen toiminta-alueella ➩ peitä osa linssistä. Muuta toiminta-aluetta / peitä osa linssistä; Tuuli liikuttaa
5,6 m x 5,6 m
puita ja pensaita lähettimen tunnistusalueella ➩ muuta toiminta-aluetta / peitä osa linssistä; Tiellä liikkuu autoja
6,6 m x 6,6 m
➩ muuta toiminta-aluetta / peitä osa linssistä; Sään (tuuli, sade, lumi), tuuletinten poistoilman tai avoinna olevien
ikkunoiden aiheuttamat äkilliset lämpötilan muutokset ➩ muuta aluetta, vaihda tunnisinvalaisimen paikkaa
2,8 m x 2,8 m
Tunnistimen liikkeen havaitsemisen toimintaetäisyyden muuttuminen / muu ympäristön lämpötila ➩ lyhennä
3 m x 3 m
tunnistimen toimintaetäisyyttä kylmällä säällä peittämällä osa linssistä.
3,8 m x 3,8 m
Selvitys yhdenmukaisuudesta
4,5 m x 4,5 m
Tuote on pienjännitedirektiivin 2006/95/EY, EMC-direktiivin 2004/108/EY ja RoHS-direktiivin 2002/95/EY mukainen.
5,4 m x 5,4 m
Toimintatakuu
6,1 m x 6,1 m
Tämä STEINEL-tuote on valmistettu huolellisesti ja sen toiminta ja turvallisuus on testattu voimassa olevien määrä-
7,1 m x 7,1 m
ysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle
2,8 m x 2,8 m
ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja
3,3 m x 3,3 m valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat
osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai vierasosien käytöstä. Takuu
4,7 m x 4,7 m
ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen
5,4 m x 5,4 m
virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopis-
6,1 m x 6,1 m
teeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.
6,6 m x 6,6 m
Huolto: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laite voidaan korjata huoltopal-
7 m x 7 m
velussamme. Huom! Ennen lähettämistä pyydä korjauksesta hinta-arvio. Pyydämme lähettämään tuotteen hyvin
4,7 m x 4,7 m
pakattuna lähimpään huoltopisteeseen.
5,6 m x 5,6 m
7,5 m x 7,5 m
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W
1
W 3
W 4
W
4 .1
W
4 .2
W
4 .3
(häiriö / syy ➩ häiriön poisto)
FIN
