Schalten Sie das Gerät ab und montieren Sie das Rührwerkzeug wieder in das Spannfutter (s.
Punkt 4 unter „Aufbau"), bzw. tauchen Sie den Aufbau wieder in das Medium ein

Jetzt wird das Drehmoment genau angezeigt

4. Schnittstellen

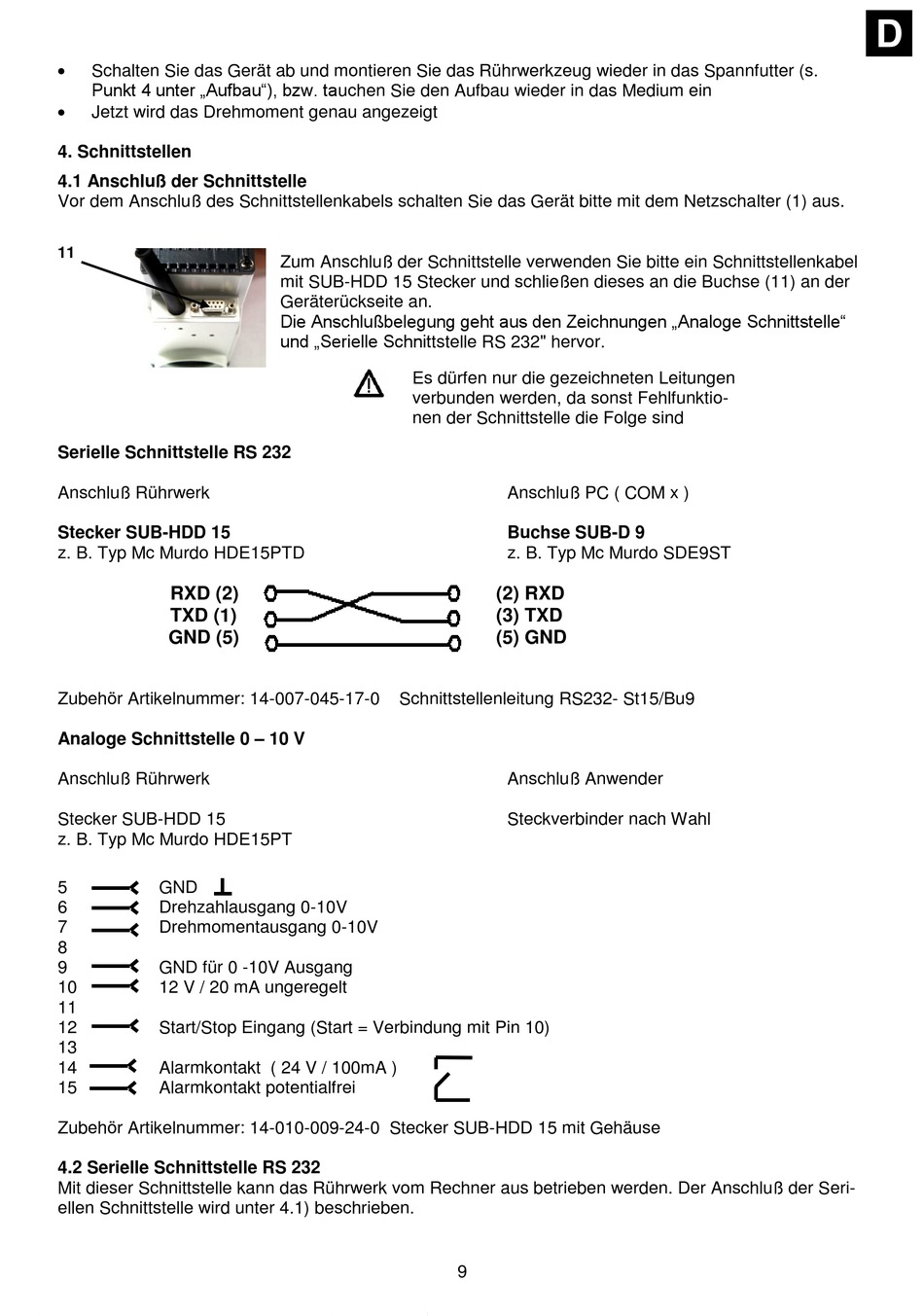

4.1 Anschluß der Schnittstelle
Vor dem Anschluß des Schnittstellenkabels schalten Sie das Gerät bitte mit dem Netzschalter (1) aus.
11

Serielle Schnittstelle RS 232

Anschluß Rührwerk
Stecker SUB-HDD 15
z. B. Typ Mc Murdo HDE15PTD
RXD (2)
TXD (1)
GND (5)
Zubehör Artikelnummer: 14-007-045-17-0
Analoge Schnittstelle 0 – 10 V
Anschluß Rührwerk
Stecker SUB-HDD 15
z. B. Typ Mc Murdo HDE15PT
5 GND
6 Drehzahlausgang 0-10V
7 Drehmomentausgang 0-10V
8
9 GND für 0 -10V Ausgang
10 12 V / 20 mA ungeregelt
11
12 Start/Stop Eingang (Start = Verbindung mit Pin 10)
13
14 Alarmkontakt ( 24 V / 100mA )
15 Alarmkontakt potentialfrei
Zubehör Artikelnummer: 14-010-009-24-0 Stecker SUB-HDD 15 mit Gehäuse
4.2 Serielle Schnittstelle RS 232
Mit dieser Schnittstelle kann das Rührwerk vom Rechner aus betrieben werden. Der Anschluß der Seri-
ellen Schnittstelle wird unter 4.1) beschrieben.
Zum Anschluß der Schnittstelle verwenden Sie bitte ein Schnittstellenkabel
mit SUB-HDD 15 Stecker und schließen dieses an die Buchse (11) an der
Geräterückseite an.
Die Anschlußbelegung geht aus den Zeichnungen „Analoge Schnittstelle"
und „Serielle Schnittstelle RS 232" hervor.
Es dürfen nur die gezeichneten Leitungen
verbunden werden, da sonst Fehlfunktio-
nen der Schnittstelle die Folge sind
Schnittstellenleitung RS232- St15/Bu9
Anschluß PC ( COM x )
Buchse SUB-D 9
z. B. Typ Mc Murdo SDE9ST
(2) RXD
(3) TXD
(5) GND
Anschluß Anwender
Steckverbinder nach Wahl
9
D
