F

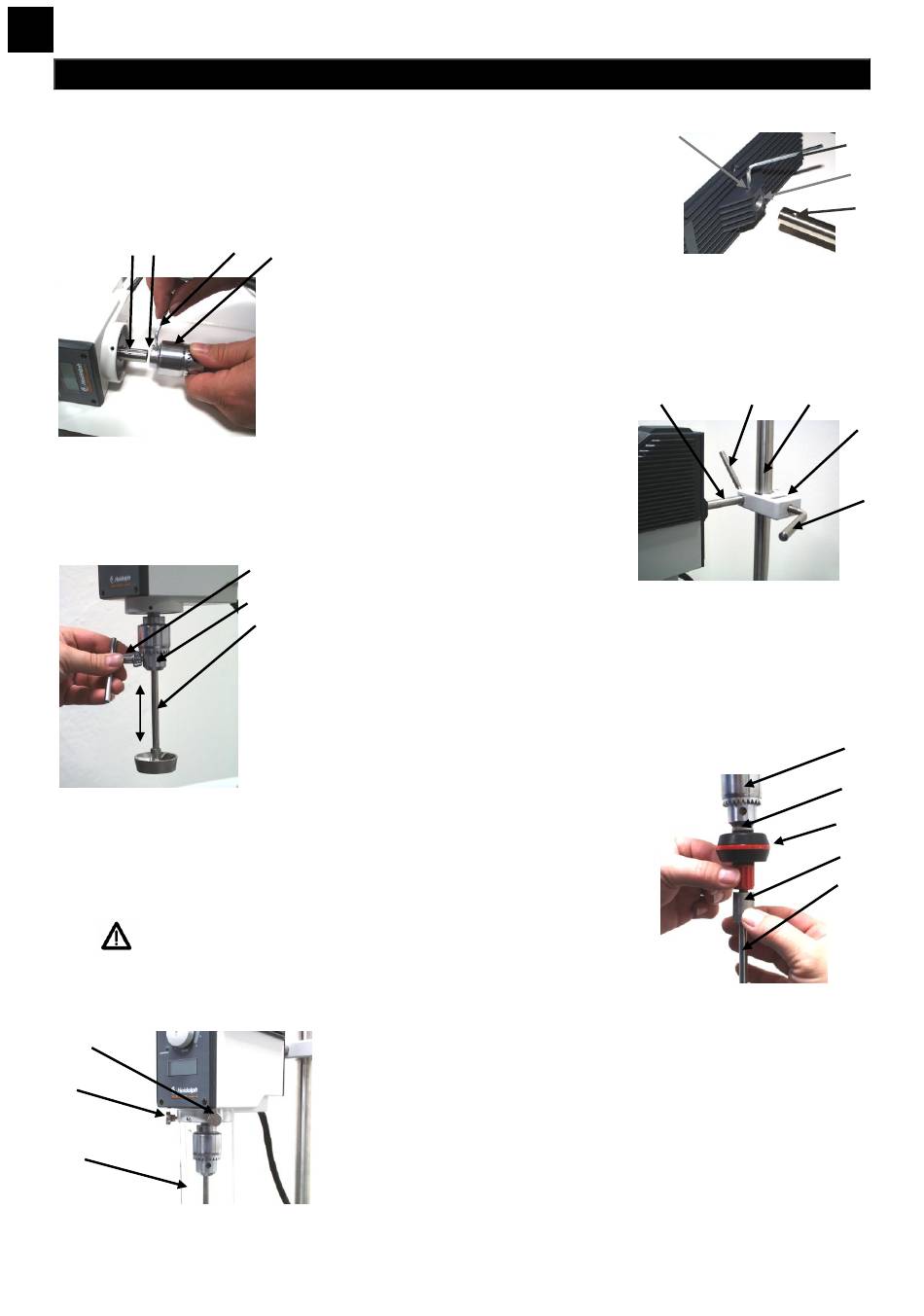

1. Montage de la barre de fixation
Veillez à ce que le logement dans la barre de fixation (A) soit positionné exac-
tement sous la vis sans tête (B). Introduisez la barre de fixation dans le trou
prévu à cet effet (C) au dos de l'appareil. Vissez ensuite fixement la vis sans
tête (B) avec la clé mâle coudée pour vis à six pans creux comprise dans la
livraison (D).
E
F
Fixez dans un premier temps la mâchoire (I) sur le statif (J).
Introduisez ensuite la barre de fixation de l'agitateur (K)
dans la mâchoire (I). Après avoir réglé la position souhaitée,
Insérez le raccord flexible d'agitateur (O) dans le mandrin (G) avec le tenon
métallique (P) et fixez-le avec la clé de mandrin (M). Vous pouvez ensuite
introduire le bout mâle de l'instrument d'agitation (N) dans la pièce de fixa-
Afin d'éviter des accidents, veillez lors de l'utilisation du raccord
flexible d'agitateur à assurer un contrôle suffisant de l'instru-
ment d'agitation, avec par ex. le dispositif de blocage d'agitation
NS 29/32 (n° de commande 509-09000-00).
S
S
R
H
G
2. Montage du mandrin
Veillez à ce que le logement (E) de l'arbre de commande soit positionné
exactement sous la vis sans tête (F) du mandrin (G). Vissez ensuite la vis
sans tête (F) avec la clé mâle coudée pour vis à six pans creux comprise
dans la livraison (H).
3. Fixation de l'agitateur sur le pied
veuillez serrer fermement les deux vis de fixation (L).
M
4. Montage de l'agitateur
G
Introduisez l'axe d'agitation (N) dans le mandrin (G) tel que repré-
N
senté sur la figure et fixez-le dans la position souhaitée avec la clé
de mandrin (M). Vous pouvez régler la profondeur d'immersion de
l'instrument d'agitation (N) en déplaçant l'axe d'agitation (N) dans le
sens longitudinal lorsque le mandrin (G) est desserré, exception
faite RZR 2102 control Z.
Voir sens de la flèche.
5. Disposition du raccord flexible d'agitateur
(n° de commande 509-03000-00)
tion (Q) et vissez ensuite celle-ci (vers la droite).
6. Montage du dispositif de protection de l'arbre d'agitation
(n° de commande 509-08000-00)
Afin de prévenir d'éventuelles blessures, il existe un dispositif de pro-
tection de l'arbre d'agitation (R) disponible comme accessoire. Celui-
ci est fixé sur le boîtier juste au-dessus du mandrin avec deux vis de
fixation (S).
Ce dispositif de protection placé sur le boîtier permet d'éviter les bles-
sures qui pourraient être engendrées par un contact de l'opérateur
avec l'arbre d'agitation.

MONTAGE

32
B
L
K
J
D
C
A
I
L
G
P
O
Q
N
