Exodraft EW 41 Produktinformationen Seite 24

3110056-2011-06-30

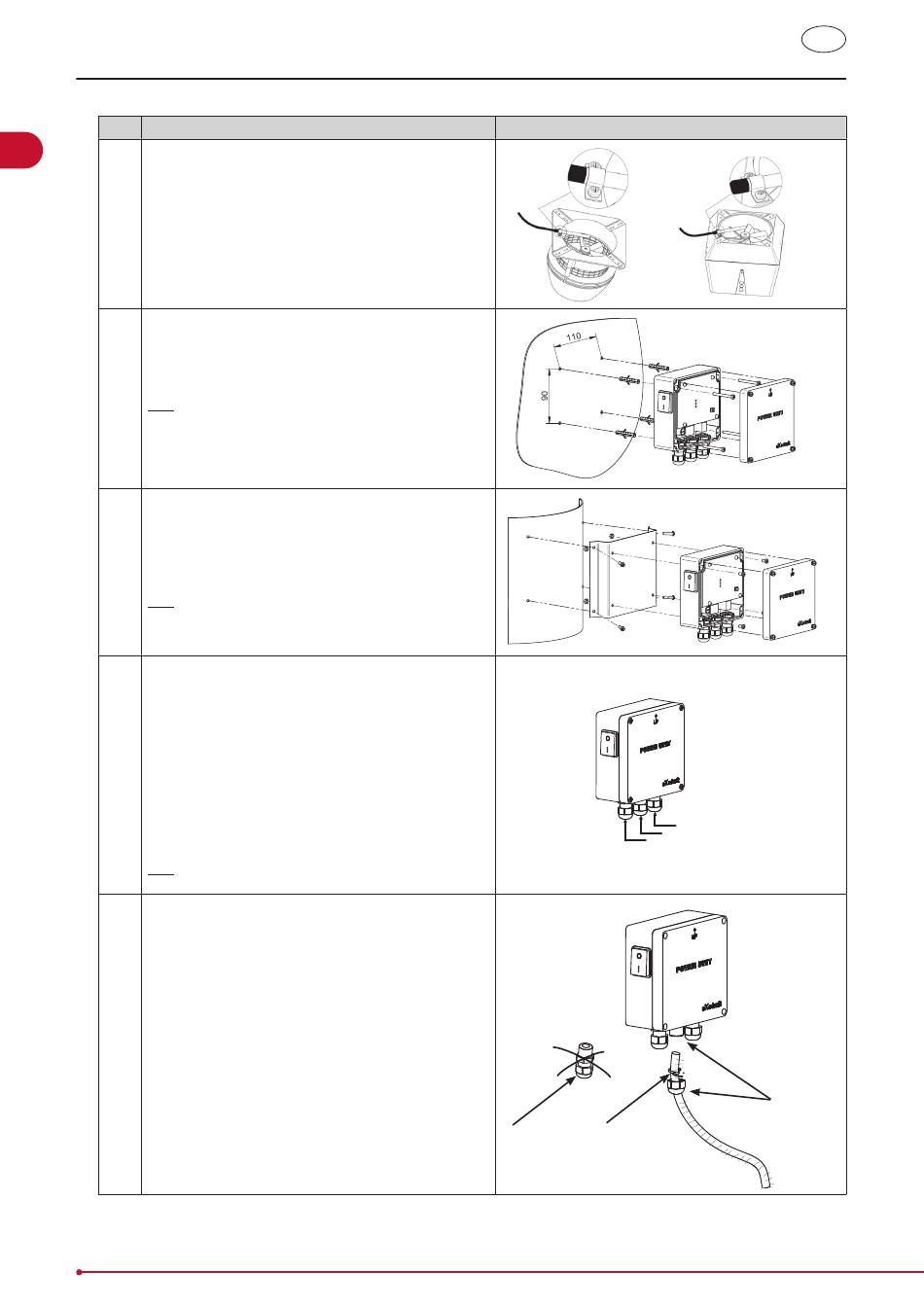

3.4.1 Montering av givare och manöverdosa
Steg
24
1 Montera givaren på rökgasfläkten med beslagen som
ingick i leveransen. Borra två st. 4 mm-hål och sätt i
skruvarna.
På murad skorsten:
2a
Borra hål vid angivna mått (högst en meter från
rökgasfläkten). Ta av manöverdosans lock och fäst
manöverdosan vid skorstenen med rawlplugs och skruvar.
Obs! Placera enheten så du får rakast möjliga linje till
manöverpanelen.
2b På stålskorsten:
Ta av manöverdosans lock och montera beslaget (tillbehör)
med skruvar och muttrar. Borra ett 4 mm-hål i skorstenen
och montera enheten med självgängande skruvar (högst
en meter från rökgasfläkten).
Obs! Placera enheten så du får rakast möjliga linje till
manöverpanelen.
3 Anslut ledningarna (se elschema på nästa sida).
A = Matningsspänning
(kabel med kontakt finns monterad).
B = Anslutning till rökgasfläkt.
C = Anslutning till temperaturgivare.
Vid montering av kablar bör ledningarna vara cirka 8 cm
längre än fram till höljet.
Obs! Enheten får inte vara ansluten till
strömförsörjningen när ledningarna ansluts.
4 Montering av pansarslangar från rökgasfläkten.
D = Ta bort den kabelförskruvning som monterats på
pansarslangen. Spara den lilla plastklämringen!
E = Sätt på låsmuttern från manöverdosan.
F = Sätt på plastklämringen på pansarslangen.
Pansarslangen kan nu monteras på manöverdosan.
Åtgärd Bild
RS
B
A
D
F
SE
RSV
