3110056-2011-06-30
3.3 Användning
exodraft trådlös styrenhet EW41 har utvecklats tillsammans med exodraft rökgasfläkt för att användas till-
sammans med öppna spisar, braskaminer och vedpannor.
Styrningen kan starta rökgasfläkten automatiskt med hjälp av temperaturgivaren, men kan också startas med
knappen starta/stoppa på manöverpanelen. Temperaturgivaren övervakar eldstaden och meddelar när man
bör fylla på mer bränsle. När temperaturen faller ännu mer stängs rökgasfläkten av. En enkel programmering
av styrningen gör det möjligt att använda EW41 optimalt, antingen
tillsammans med en öppen spis eller en kamin/panna.
Styrningen ger också möjlighet att varna mot för hög temperatur i skorstenen.
Ventilation
Styrningen kan användas för att styra rökgasfläkten, även utan brasa i eldstaden, om man vill ventilera rum-
met.
3.3.1 Funktion – med temperaturgivare aktiverad
Startfunktion
EW41 aktiveras genom att man trycker på knappen STARTA/STOPPA på manöverpanelen. Styrningen startar
rökgasfläkten med inställd starthastighet. Efter inställd tid ändras fläkthastigheten till en lägre förinställd nivå.
Fabriksinställningen för maximal hastighet är 100 % i sju minuter.
Automatisk start
Glömmer man att starta rökgasfläkten innan man tänder brasan, kommer rökgasfläkten automatiskt att starta
när temperaturen kommer upp i den inställda starttemperaturen vid givaren.
Fabriksinställningen är 40 grader.
Bränslepåfyllningsfunktion
Manöverpanelen i rummet visar när det är dags att fylla på mer bränsle. Displayen
lägg i VeD
visar
Vill man fylla på mer bränsle, aktiverar man
maximalt drag i tre minuter.
Automatiskt stopp
Efter sista påfyllningen av bränsle kommer temperaturen i givaren i skorstenen att sjunka långsamt. När tem-
peraturen har
sjunkit till inställt stoppvärde säkerställer styrningen att rökgasfläkten fortsätter gå ytterligare en stund, så att
all rök sugs ut. Fabriksinställningen är 45 minuter.
Larm om förhöjd temperatur
Manöverpanelens display tänds och det hörs en larmsignal (fem stycken pip) om temperaturen i temperatur-
givaren överstiger inställt värde. Fabriksinställningen är 330 °C.
Trycker man in en av knapparna på manöverpanelen så stängs ljudsignalen av.
3.3.2 Funktion – med temperaturgivare inaktiverad (ventilation)
Ventilation:
Är temperaturgivaren inte aktiverad i användarmenyn, kan styrningen användas för att i tio steg reglera ha-
stigheten på fläkten i rökgasfläkten. På det sättet kan man ventilera rummet.
Obs!
Automatisk start och stopp är också inaktiverade.

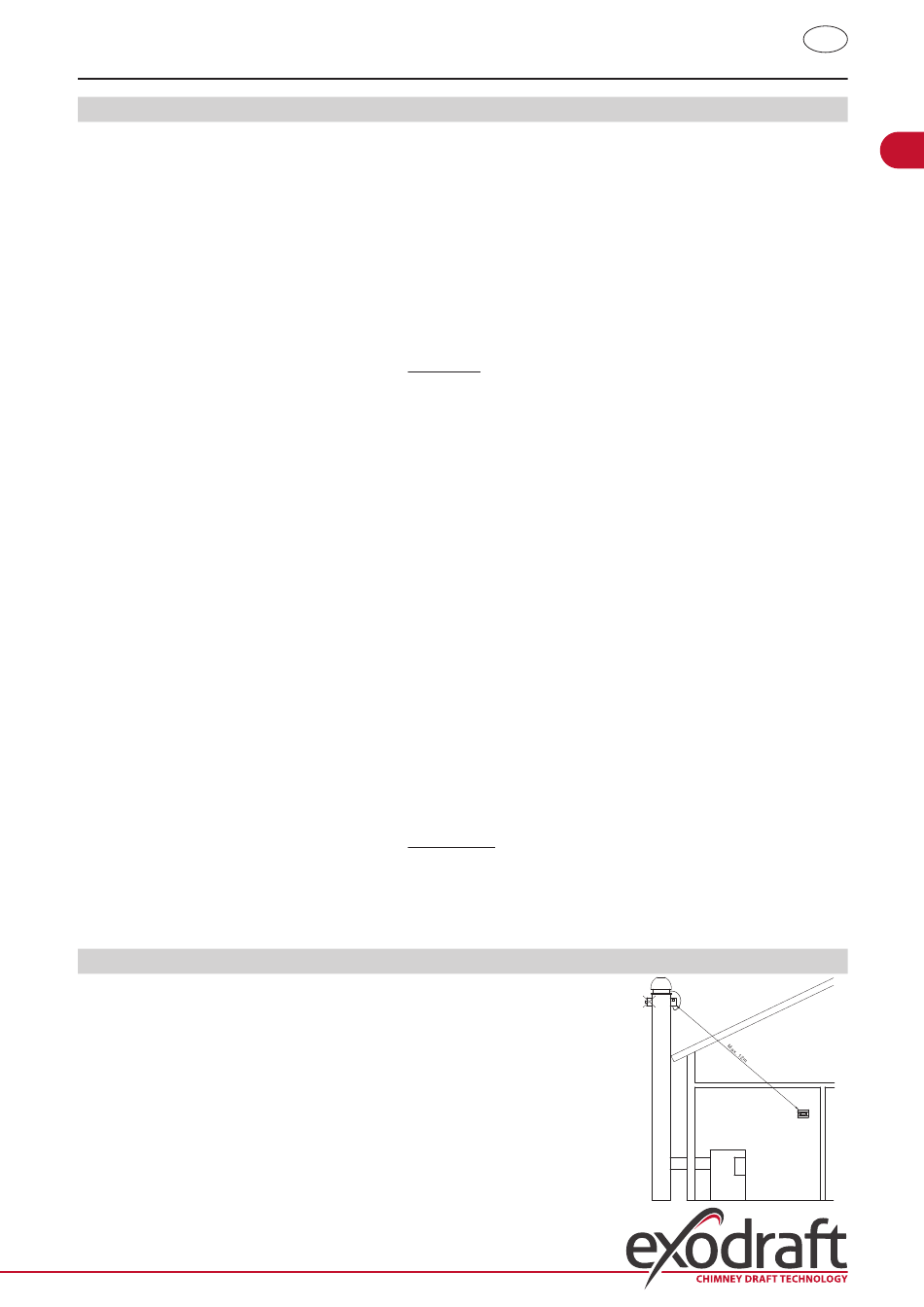

3.4 Installation och montering

Utgående signaler
Manöverdosan och manöverpanelen ska "peka" på varandra för att
få optimal kontakt.
Placera manöverdosan på skorstenen, så man får så rak linje som
möjligt.
Högst en meter från rökgasfläkten så att kablarna räcker.
Räckvidd
Avståndet mellan enheterna bör inte överstiga tolv meter.
och manöverpanelen piper två gånger och tänds sedan.
oK
-knappen innan bränsle fylls på. Det får styrningen att ge
SE
Max.
1m
