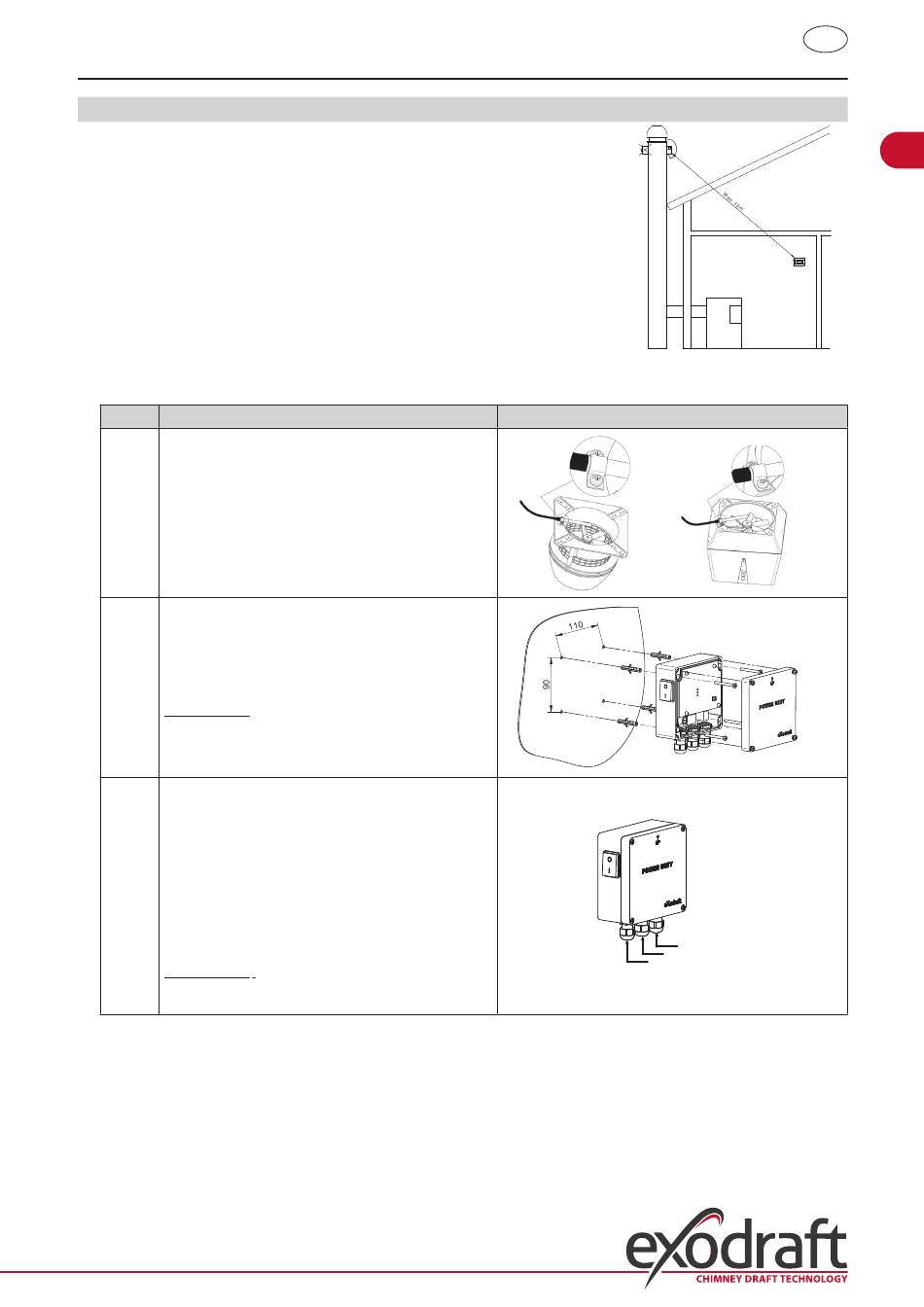

1.4 Installation

Signale
Die Sende- / Empfangseinheit und die Fernbedienung sollten für eine
sichere Funktion so ausgerichtet sein, dass sie sich gegenüberliegen.
Montieren Sie die Sende- / Empfangseinheit am Schornstein mit
bestmöglicher direkter Visierlinie zur Fernbedienung.
Max. 1 Meter vom Rauchsauger entfernt, in Reichweite des Kabels.
Reichweite
Der Abstand zwischen den Geräten sollte 12 Meter nicht
überschreiten.
1.4.1 Einbau des Temperaturfühlers und der Sende- / Empfangseinheit
Schritt
1 Montieren Sie den Temperaturfühler am Rauchsauger
mit Hilfe der mitgelieferten Halterung. Bohren Sie zwei 4
mm-Löcher und setzen Sie die Schrauben ein.
2 Bei gemauerten Schornsteinen:
Bohren Sie die Löcher wie gezeigt. (Max. 1 m vom
Rauchsauger entfernt). Nehmen Sie den Deckel der
Sende- / Empfangseinheit ab und montieren Sie ihn mit
Hilfe von Dübeln und Schrauben am Schornstein.
Bitte beachten: Ordnen Sie das Gerät dort an, wo die
beste Visierlinie zur Fernbedienung besteht.
3 Schließen Sie das Steuergerät wie im Verkabelungsplan
gezeigt an (siehe nächste Seite).
A = Netzanschluss
(Kabel mit Stecker ist angeschlossen)
B = Anschluss an den Rauchsauger
C = Anschluss an den Temperaturfühler
Ummantelung auf ca. 8 cm entfernen.
Bitte beachten: Das Gerät darf nicht an das Netz
angeschlossen sein, wenn die Verdrahtung
vorgenommen wird.
Maßnahme
Max.
1m
Illustration
RS
RSV
Project: A
Title:
Strømforsyning til EW41
Material:
Date: 26-08-2010
Rev.:
Unless otherwise specified tolerances are after
C
B
A
Project: A
Title:
Strømforsyning til EW41
Material:
Date: 26-08-2010
Rev.:
Unless otherwise specified tolerances are after
DE
Draw. No.:
100260
Format: A3
Rev. No.: Ref.: Weight: 0,000 kg Manufacture
pmn Approved: Sheet: 2 of 5
DS/EN 22768 m
Draw. No.:
100260
Format: A3
Rev. No.: Ref.: Weight: 0,000 kg Manufacture
Sheet: 3 of 5
pmn Approved:
DS/EN 22768 m
