3110056-2011-06-30

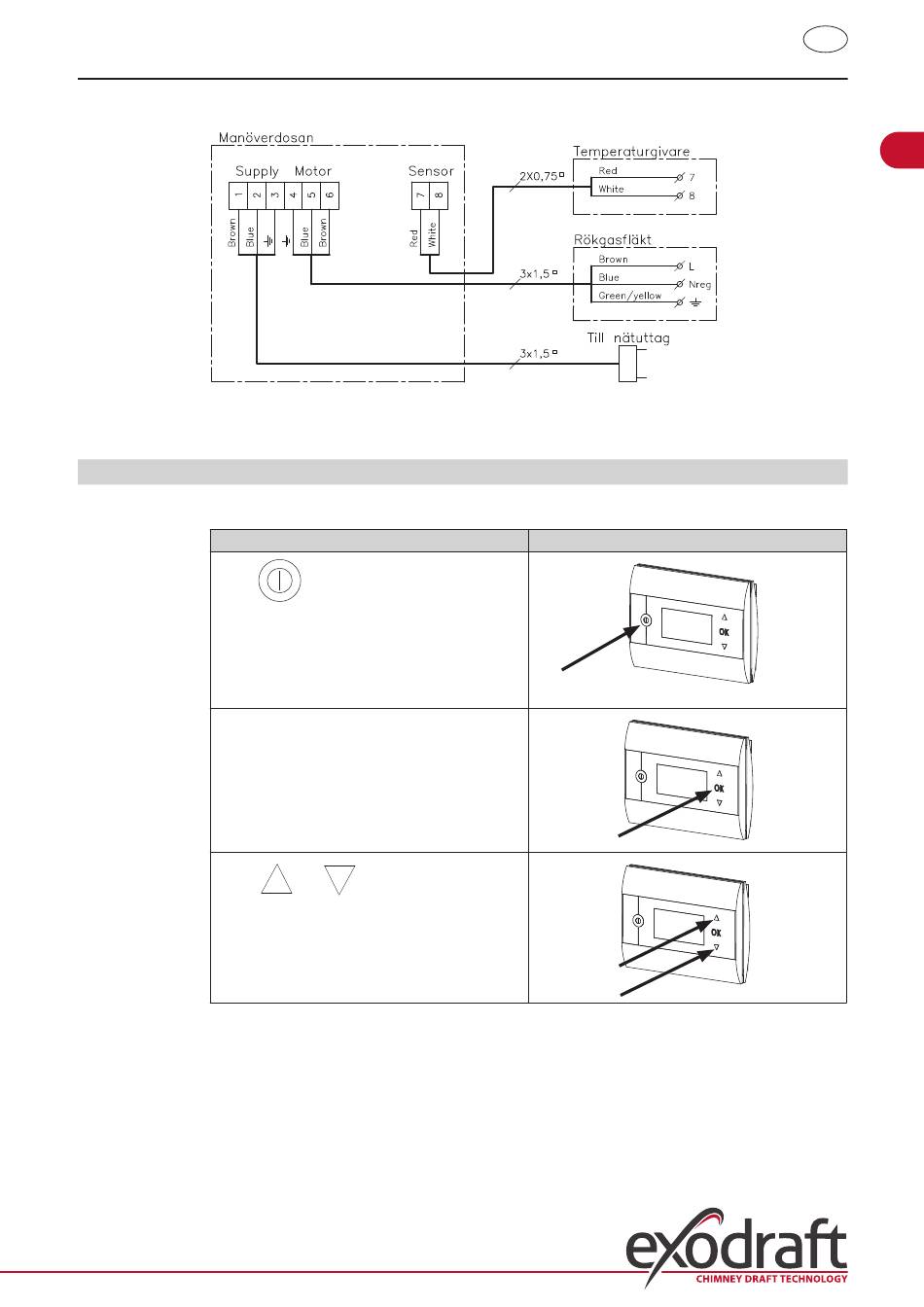

3.4.2 Elschema
Obs! Från temperaturgivaren ska de två röda ledningarna kopplas till anslutning 7 och de två vita till anslut-
ning 8
3.5 Användning av manöverpanel

Knapparnas funktion

Knapp
• Tryck för att aktivera belysning på displayen
• Tryck för att starta rökgasfläkten
• Tryck för att stoppa rökgasfläkten
• Tryck för att backa ett menyalternativ i använ-
dar- och servicemenyn
Knapp
• Tryck på knappen i tre sekunder för att gå till
användarmenyn
• Tryck för val i användarmenyn
• Tryck för påfyllning av bränsle
Knapp
• Tryck för att bläddra i användar- och serviceme-
nyn
• Tryck för att styra rökgasfläktens hastighet upp
eller ned
Åtgärd
oK
och
SE
Project: A
Title:
EW41
Draw. No.:
100268
Material: Format: A3
Date: 03-09-2010 Rev. No.: Ref.: Weight: 0,000 kg Purchase
Rev.:
pmn Approved: Replaces:
Unless otherwise specified tolerances are after DS/EN 22768 m * Control measurement
Project: A
Title:
EW41
Draw. No.:
100268
Material:
Format: A3
Date: 03-09-2010 Rev. No.: Ref.: Weight: 0,000 kg Purchase
Rev.: pmn Approved: Replaces:
Unless otherwise specified tolerances are after
DS/EN 22768 m * Control measurement
Project: A
Title:
EW41
Draw. No.:
100268
Material: Format: A3
Date: 03-09-2010 Rev. No.: Ref.: Weight: 0,000 kg Purchase
Rev.: pmn Approved: Replaces:
Unless otherwise specified tolerances are after DS/EN 22768 m * Control measurement
25
