Eldiagram; Bruk Av Kontrollpanel - Exodraft EW 41 Produktinformationen

3110056-2011-06-30

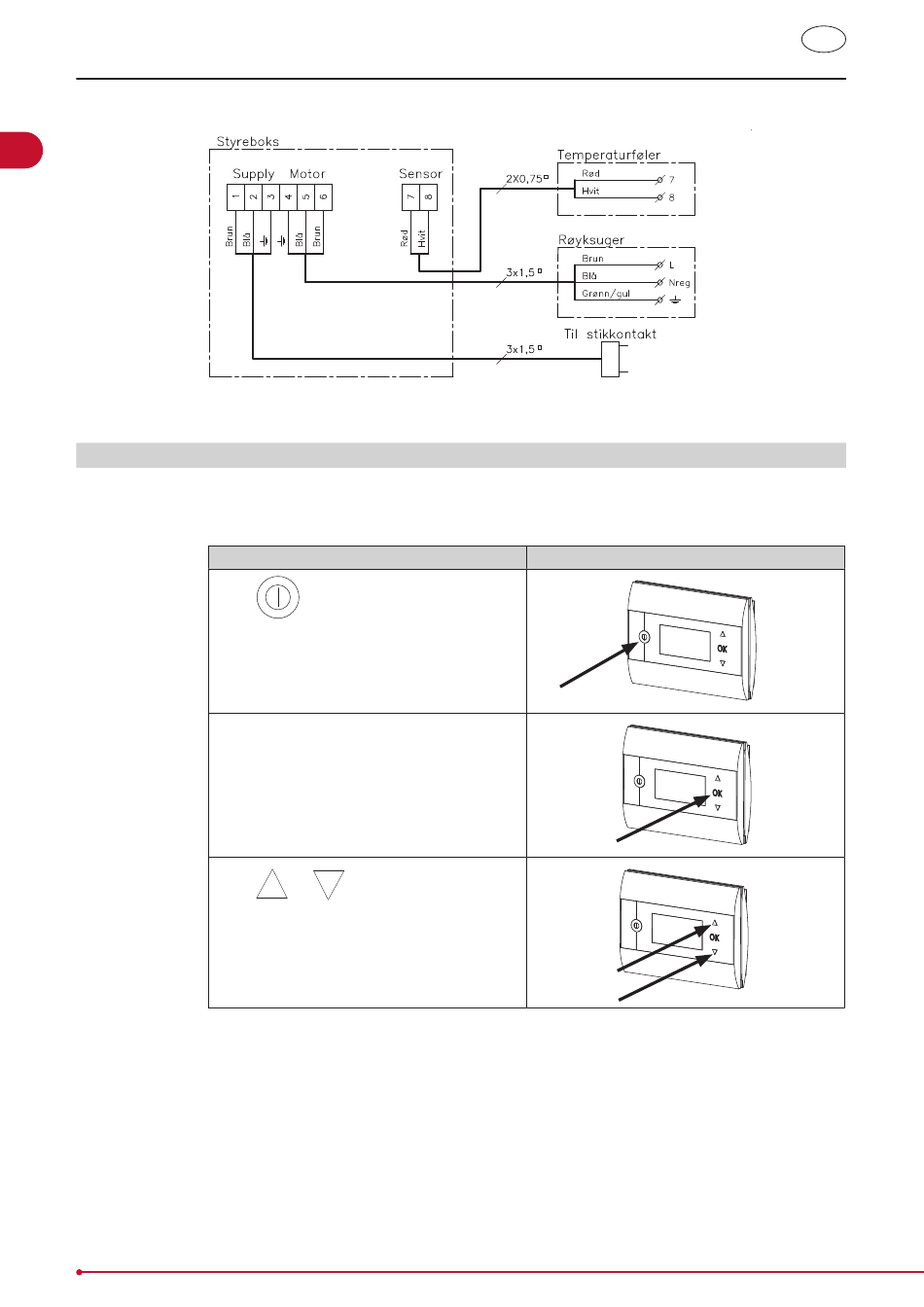

2.4.2 Eldiagram

16

2.5 Bruk av kontrollpanel

Knappenes funksjon
MERK: Fra temperaturføleren skal de to røde ledningene gå til klemme 7 og de to hvite til klemme 8.
Handling
Knapp
• Trykk for å aktivere lys i displayet
• Trykk for å starte røyksugeren
• Trykk for å stoppe røyksugeren
• Trykk for å gå tilbake et menypunkt i bruker- og
servicemenyen
oK
• Knapp
• Trykk i tre sekunder for å gå inn i
brukermenyen
• Trykk for å velge i brukermenyen
• Trykk for gjenfyring
Knapp og
• Trykk for å bla i bruker- og servicemenyen
• Trykk for å regulere hastigheten på
røyksugeren opp eller ned
NO
Illustrasjon
