Allgemeine Hinweise
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
!
tungen, um das Gerät nicht zu beschädigen.
!
Achtung: Der Innenwiderstand des Türöffners darf 6 Ohm nicht unterschreiten.
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.
Schraubklemme: Anschlussdurchmesser 0,3 –1,4 mm

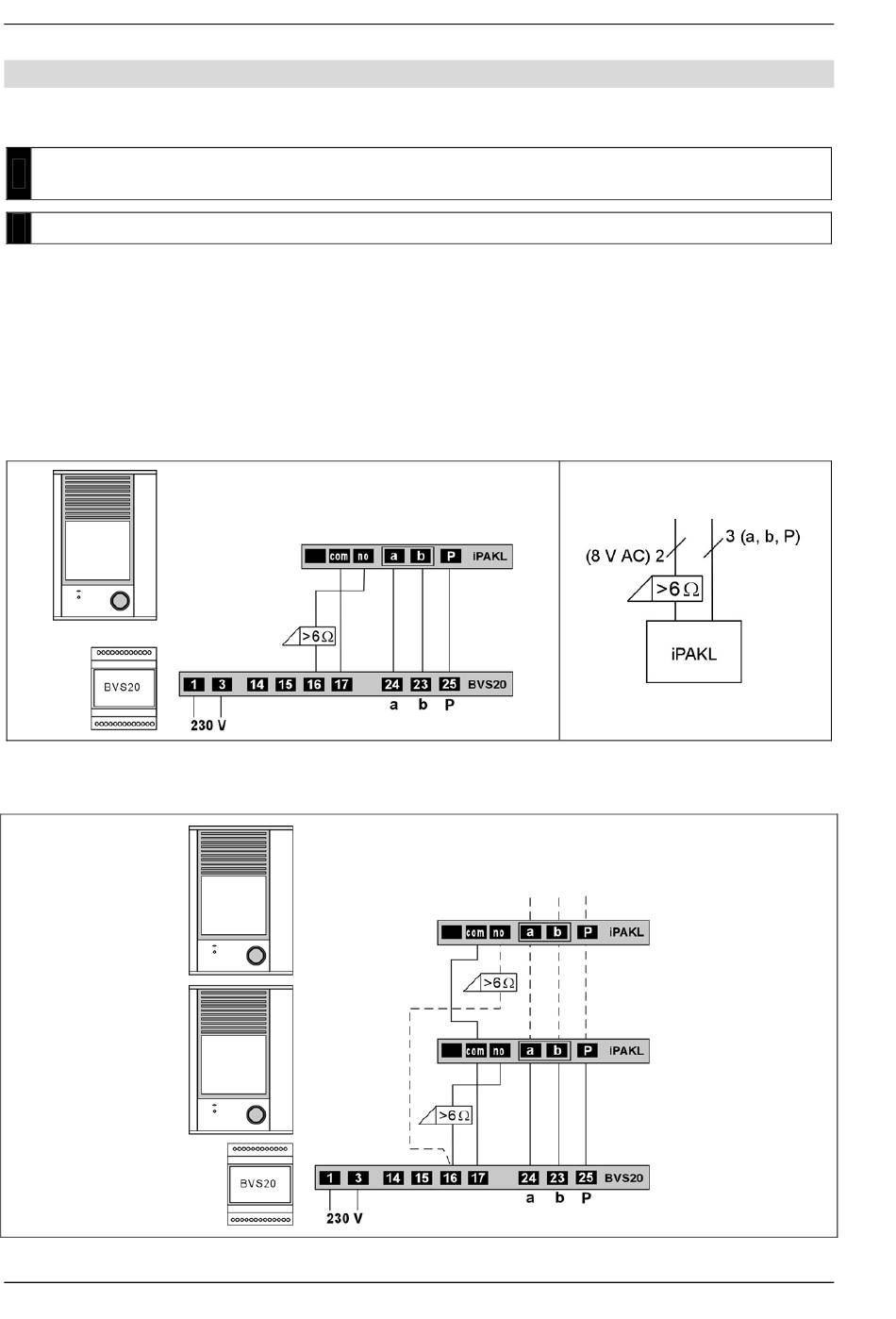

Schaltungsbeispiel: Anlagen mit TCS:BUS *
Schaltungsbeispiel: TCS:BUS-Anlagen mit mehreren Lesegeräten und Türöffnern**
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
8
Anschließen der Leitungen
Anschlussplan
Technische Änderungen vorbehalten.
PI_iPAKL_Art0008406_1v2.doc mi
01/2008
