Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden.
Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support" für das betreffende Produkt.
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER
mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt
nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden
am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen.
Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche
Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrich-
tung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und
Schäden oder schwere Verletzungen vermieden werden.
Zusätzliche Sicherheitsvorkehrungen und Warnhinweise
Altersempfehlung: Nicht für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
• Halten Sie stets in allen Richtungen einen Sicherheitsabstand um Ihr Modell, um Zusammenstöße oder Verletzungen zu vermeiden. Dieses Modell wird von
einem Funksignal gesteuert, das Interferenzen von vielen Quellen außerhalb Ihres Einflussbereiches unterliegt. Diese Interferenzen können einen augenblickli-
chen Steuerungsverlust verursachen.
• Betreiben Sie Ihr Modell immer auf einer Freifläche ohne Fahrzeuge in voller Größe, Verkehr oder Menschen.
• Befolgen Sie stets sorgfältig die Anweisungen und Warnhinweise für das Modell und jegliche optionalen Hilfsgeräte (Ladegeräte, Akkupacks usw.).
• Bewahren Sie alle Chemikalien, Klein- und Elektroteile stets außerhalb der Reichweite von Kindern auf.
• Setzen Sie Geräte, die für diesen Zweck nicht speziell ausgelegt und geschützt sind, niemals Wasser aus. Feuchtigkeit kann die Elektronik beschädigen.
• Stecken Sie keinen Teil des Modells in den Mund, da dies zu schweren Verletzungen oder sogar zum Tod führen kann.
• Betreiben Sie Ihr Modell nie mit fast leeren Senderakkus.

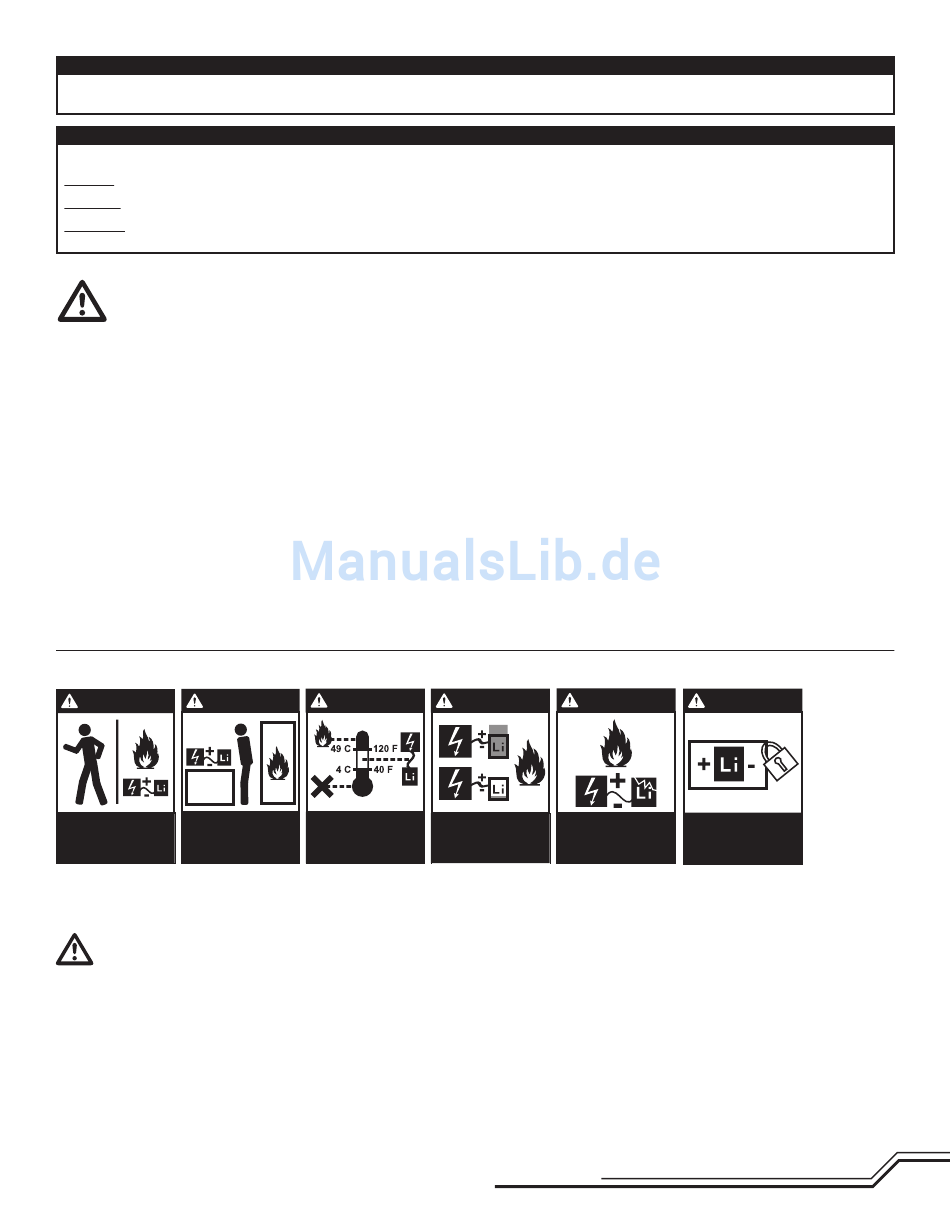

Akku-Warnhinweise
WARNUNG
WARNUNG
Lassen Sie
Laden Sie Akkus
Akkus beim Aufladen
niemalsin der Nähe von
niemals unbeaufsichtigt.
brennbaren Stoffen auf.
Das mit Ihrem Flugzeug mitgelieferte Akkuladegerät ist auf eine sichere Aufla-
dung der Li-Po-Akkus ausgelegt.
ACHTUNG: Alle Anweisungen und Warnhinweise müssen genau
befolgt werden. Falsche Handhabung von Li-Po-Akkus kann zu Brand,
Personen- und/oder Sachwertschäden führen.
• Durch Handhabung, Aufladung oder Verwendung des mitgelieferten
Li-Po-Akkus übernehmen Sie alle mit Lithiumakkus verbundenen Risiken.
• Sollte der Akku zu einem beliebigen Zeitpunkt beginnen, sich aufzublähen
oder anzuschwellen, stoppen Sie die Verwendung unverzüglich. Falls dies
beim Laden oder Entladen auftritt, stoppen Sie den Lade-/Entladevorgang,
und entnehmen Sie den Akku. Wird ein Akku, der sich aufbläht oder an-
schwillt, weiter verwendet, geladen oder entladen, besteht Brandgefahr.
HINWEIS
Spezielle Bedeutungen
WARNUNG
WARNUNG
Laden Sie Akkus niemals
Laden Sie Akkus
niemals außerhalb der
außerhalb des sicheren
empfohlenen Niveaus auf.
Temperaturbereichs auf.
• Lagern Sie den Akku stets bei Zimmertemperatur an einem trockenen Ort.
• Bei Transport oder vorübergehender Lagerung des Akkus muss der Tem-
• ES DARF KEINESFALLS EIN Ni-Cd- ODER Ni-MH-LADEGERÄT VERWENDET
• Li-Po-Akkus dürfen unter Last niemals unter 3 V entladen werden.
• Warnhinweise dürfen niemals mit Klettverschlüssen abgedeckt werden.
11
WARNUNG
Laden Sie niemals
beschädigte Akkus auf.
peraturbereich zwischen 40°F und 120°F (ca. 4,4°C bis 48,9°C) liegen. Akku
oder Modell dürfen nicht im Auto oder unter direkter Sonneneinstrahlung ge-
lagert werden. Bei Lagerung in einem heißen Auto kann der Akku beschädigt
werden oder sogar Feuer fangen.
WERDEN. Bei Aufladung des Akkus mit einem inkompatiblen Ladegerät kann
ein Brand ausgelöst werden, der zu Personen- und/oder Sachwertschäden
führen kann.
WARNUNG
Lagern
Sie Akkus
sicher.
DE
