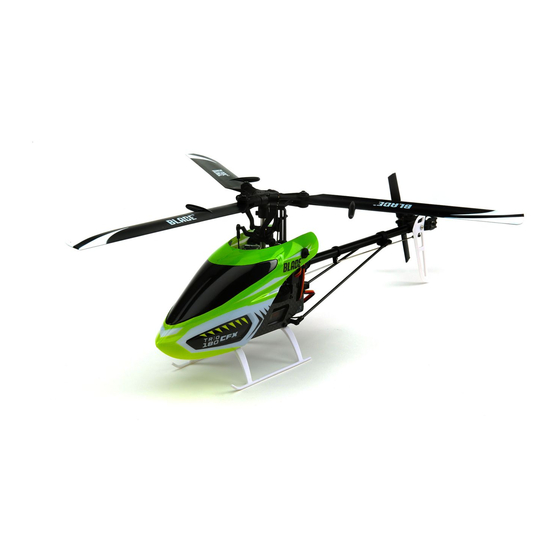

Inhaltszusammenfassung für Blade 180 CFX

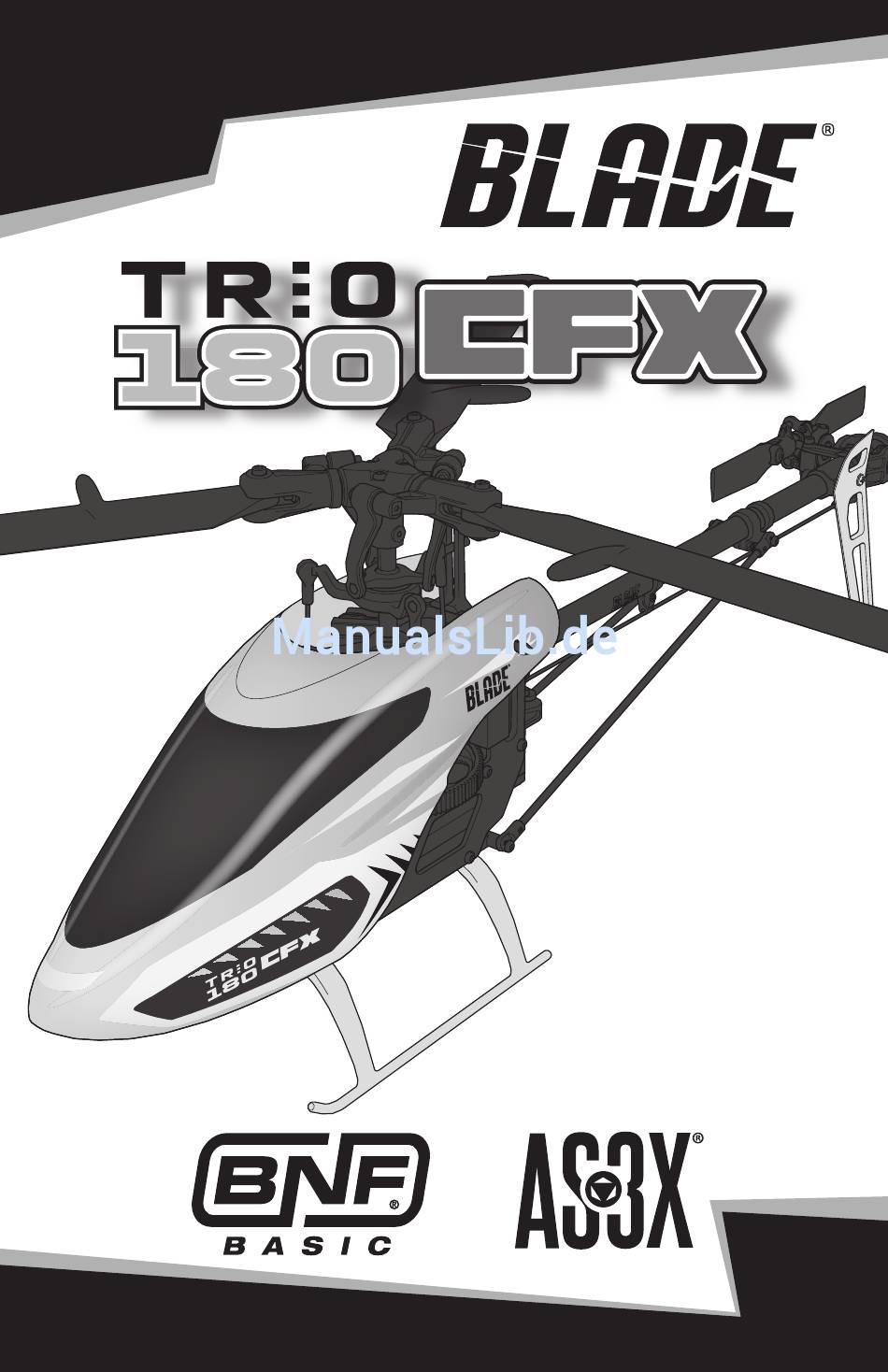

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Sicherheitsvorkehrungen Und Warnhinweise
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
Throttle Hold (Autorotation) ..........25 Taumelscheibe nivellieren ..........32 Control Tests ..............25 Servo-Anpassungen speichern........32 Vorfl ug-Checkliste für Blade Trio 180 CFX ...... 27 Blade Trio 180 CFX Leitfaden zur Fehlerbehebung ..33 Blade Trio 180 CFX fl iegen ..........27 Explosionszeichnung............34 Niederspannungabschaltung (LVC) ......... -
Seite 4: Montage Des Hauptrotors
Montage des Hauptrotors Die Hauptrotorblätter wie abgebildet mit den 3 mitgeliefer- ten 1,5 mm Innensechskantschrauben montieren. Die Schrauben in den Blatthalterungen nicht zu fest anziehen. Die Schrauben sollten gerade fest genug angezo- gen sein, dass beim Bewegen der Blätter etwas Reibung vorhanden ist, die Blätter aber locker genug sind, um sich frei bewegen zu können. -
Seite 5: Systemeinstellung
DX7s, DX8 Systemeinstellung Funktionsliste Modelltyp Servoeinstellung Kanal Servoweg Laufrichtung Kanal Servoweg Laufrichtung HELI 100/110 Normal 100/100 Normal Taumelscheibentyp 100/100 Normal 100/100 Normal 1 servo Normal 100/100 Normal 100/100 Normal Flugzustand Setup 100/100 Normal Flugzustand F Mode D/R & Expo Gaskurve Autorotation Hold Schalter Pos... -
Seite 6: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1. Reduzieren Sie das Gas. ACHTUNG: Halten Sie das Stromkabel stets fern von der Servo des Höhenruders. Andern- 2. Schalten Sie den Sender ein. falls könnte sich das Stromkabel vergangen und einen 3. Zentrieren Sie die Gastrimmung. Absturz verursachen, wodurch Sachschäden und 4. -
Seite 7: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Binden ist der Vorgang des Programmierens des Emp- gewählten Spektrum™ DSM2/DSMX-Technologie ausge- fängers, den Globally Unique Identifi er (GUID)-Code eines rüstete Fluggerätesender muss für den ordnungsgemäßen spezifi schen Einzelsenders zu erkennen. Der mit der Betrieb mit dem Empfänger „gebunden“ werden. Bindevorgang 1. -
Seite 8: Test Der Motorsteuerung
Seitenruder Kollektive Blattverstellung Seitenansicht Seitenansicht Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer saubere, 3. Stellen Sie sicher, dass sich der Gassteuerknüppel in fl achen und ebenen Fläche (Beton oder Asphalt) ohne Hin- seiner untersten Position befi ndet. Vergewissern Sie dernisse. -
Seite 9: Vorfl Ug-Checkliste Für Blade Trio 180 Cfx
Im Normal-Modus niemals im Rückenfl ug Abstand zum fl iegenden Helikopter. fl iegen. Der Blade Trio 180 CFX nur zum Betrieb im Freien konzipi- St unt-Mode 1: In diesem Modus stehen eine konstante ert. Erfahrene Piloten erachten den Betrieb des Helikopters moderate Kopfdrehzahl und der komplette Bereich der in einem großen Turnsaal vielleicht als möglich. -
Seite 10: Niederspannungabschaltung (Lvc)
Niederspannungabschaltung (LVC) Die ESC versorgt den Motor durchgehend mit weniger Durch wiederholtes Fliegen des Helikopters bis zur LVC- Leistung, bis dieser sich vollständig abschaltet, wenn der Aktivierung wird der Akku des Helikopters beschädigt. Akku unter Last unter 9 V entladen wird. Dadurch wird Entfernen Sie den LiPo-Akku nach Gebrauch aus dem eine Tiefentladung des LiPo-Akkus vermieden. -
Seite 11: Erweiterte Einstellungen
Erweiterte Einstellungen Die Standardeinstellungen von 180 CFX sind für die meisten Benutzer geeignet. Wir empfehlen das Fliegen mit den Standardparametern ehe Anpassungen vorgenommen werden. WARNUNG: Zur Wahrung der Sicherheit immer die Motorkabel vom Geschwindigkeitsregler entfernen, ehe die folgenden Schritte durchgeführt werden. Nach dem Abschluss der Anpassungen und vor dem Fliegen des Modells die Motorkabel mit dem Geschwindigkeitsregler verbinden. -
Seite 12: In Den Gain-Anpassungsmodus Übergehen
In den Gain-Anpassungsmodus übergehen Benutzer von DX6, DX6e und DX6i: Benutzer von DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 1. Den Gashebel in die niedrigste Position bringen. und DX20: 2. Den Sender einschalten. 1. Den Gashebel in die niedrigste Position bringen. 3. -
Seite 13: Gain-Anpassungen Speichern
Servo-Anpassung von Blade Trio 180 CFX Der Blade Trio 180 CFX wurde werksseitig eingerichtet und für den Flug getestet. Die Schritte für die Servo-Anpassungen sind nur unter besonderen Umständen notwendig, wie nach einem Absturz oder wenn ein Servo oder ein Gestänge ersetzt wird. -
Seite 14: Servo-Neutralposition Anpassen
Servo-Neutralposition anpassen Das Modell befi ndet sich im Servo-Anpassungsmodus. Sobald der anzupassende Servo ausgewählt ist, den Knüp- Der Steuerknüppel und die Gyro-Eingaben sind deaktiviert pel der Rechtssteuerung nach vorne oder hinten bewegen, und die Servos werden in der Neutralposition gehalten. Die um die Neutralposition des Servos in die gewünschte Position der Servoarme prüfen, um zu sehen, ob sie sich Richtung anzupassen. -
Seite 15: Blade Trio 180 Cfx Leitfaden Zur Fehlerbehebung
Blade Trio 180 CFX Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Geringe Spannung des Flugakkus oder Laden Sie den Flugakku bzw. die Senderbatterien vollständig der Senderbatterie auf oder ersetzen Sie Flugakku bzw. Senderbatterien Der Empfänger befi ndet sich nicht im... -
Seite 16: Explosionszeichnung
Explosionszeichnung... -
Seite 17: Teileliste
Bürstenloser Hauptmotor: 180 CFX Castle Creations 15 A Blade 35 BLH3442 Geschwindigkeitsregler 11 BLH3418 Untere Platte: 180 CFX 36 BLH3751 BLADE 150 mm Hauptblätter (3): Trio 180 CFX 12 BLH3419 Fahrwerk: 180 CFX 37 BLH3752 BLADE 3-blättriger Kopfblock: Trio 180 CFX 13 BLH3420 Vorderes Heckauslegergehäuse: 180 CFX... -
Seite 18: Garantie Und Service Kontaktinformationen
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Erziehungsberechtigten vorgesehen. Die Anleitung enthält Produktes, die Fähigkeiten und die Fitness des Verbrauchers Sicherheitshinweise und Vorschriften sowie Hinweise für die für einen bestimmten Einsatzzweck des Produktes. Der Käufer Wartung und den Betrieb des Produktes. Es ist unabdingbar, allein ist dafür verantwortlich, zu prüfen, ob das Produkt diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu seinen Fähigkeiten und dem vorgesehenen Einsatzzweck... -
Seite 19: Rechtliche Informationen Für Die Europäische Union
Rechtliche Informationen für die Europäische Union EU Konformitätserklärung Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. Anweisungen zur Entsorgung von Elektro-und Elektronik-Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. - Seite 20 ©2017 Horizon Hobby, LLC. Blade, E-fl ite, Prophet, AS3X, DSM, DSM2, DSMX, AirWare, ModelMatch, BNF, the BNF logo and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
