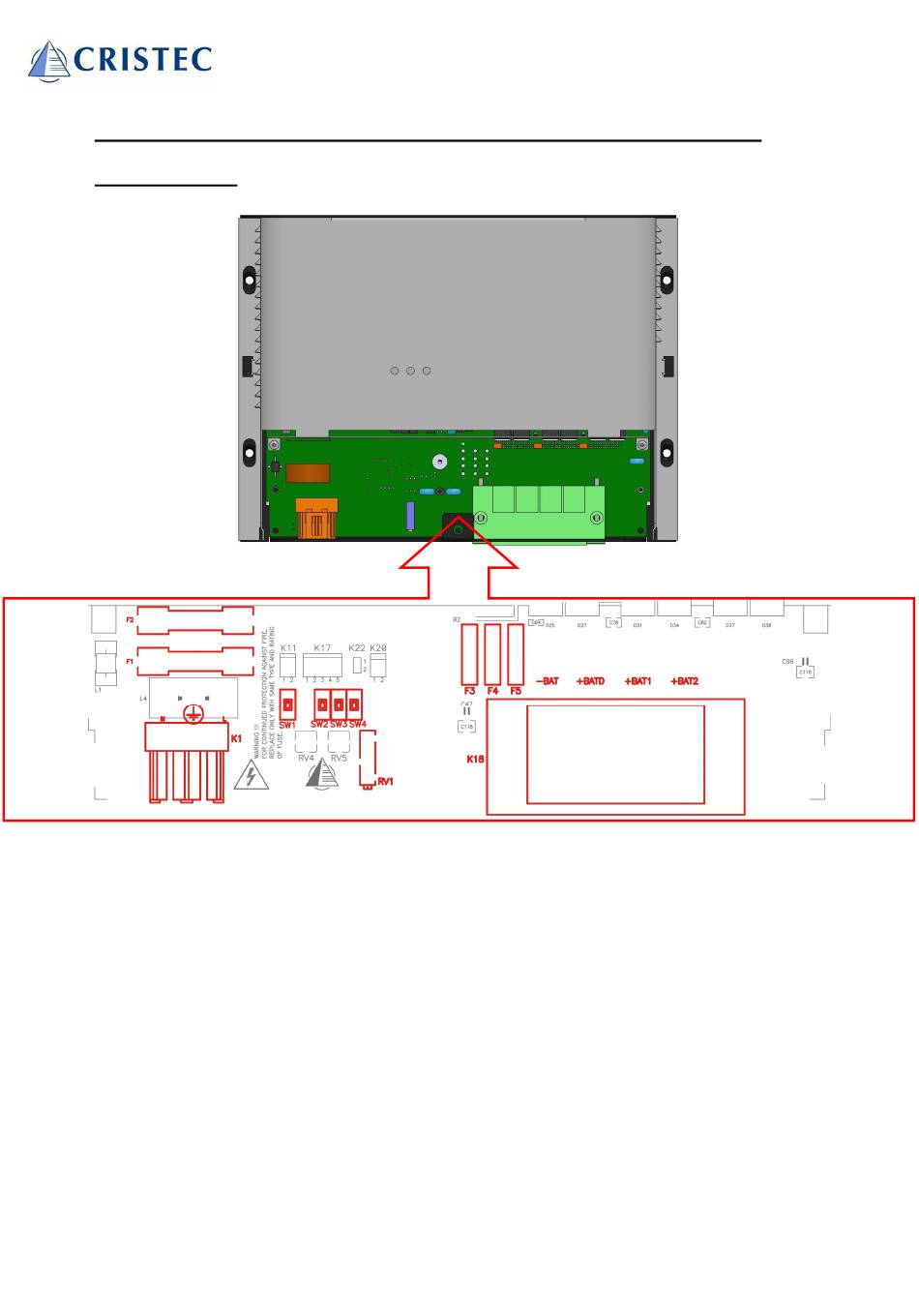

3. ANNEXE 3 / APPENDIX 3 / ANHANG 3 / ANEXO 3 / ALLEGATO 3
CPS3OEM/12-60
Entrée / Input / Eingang / Entrada / Ingresso:
K1 :
PE : Terre / Earth / Erde / Tierra / Terra
ACN : Neutre / Neutral / Neutralleiter / Neutro / Neutro
ACL : Phase / Phase / Phase / Fase / Fase
Sorties / Outputs / Ausgang / Salidas / Uscita:
K18:
•
(-Bat) -Batterie / -Battery / -Batterie / -Batería / -Batteria
•
(+Bat D) +Batterie moteur (application marine) / +Engine battery (marine application) / +Motorstartbatterie (Einsatz auf See) / +Batería motor
(aplicación marina) / +Batteria motore (Applicazione marina)
•
(+Bat 1) +Batterie service 1 ou auxiliaire 1 / +Service battery 1or auxiliary 1 / +Hilfsbatterie 1 / +Batería servicio 1 o auxiliar 1 / +Batteria servizio o
ausiliaria 1
•
(+Bat 2) +Batterie service 2 ou auxiliaire 2 / +Service battery 2 or auxiliary 2 / +Hilfsbatterie 2 / +Batería servicio 2 o auxiliar 2 / +Batteria servizio o
ausiliaria 2
Réglages / Setting / Einstellungen / Ajustes / Regolazioni:
SW1 : Configuration du BOOST / Boost setting / Konfiguration der Boost / configuración del Boost / Configurazione del Boost
SW2→SW4 :Configuration des courbes de charges / Load curve setting / Konfiguration der ladekurve / Configuración de las curvas de carga / Configurazione
della curva di carico
RV1 : Ajustage de la tension de sortie / output voltage setting / Einstellung der Ausgangsspannung / Ajuste de la tensión de salida / Regolazione della tensione
d'uscita
Fusibles / Fuses / Sicherungen / Fusibles / Fusibili :
F1, F2 : Fusibles d'entrée / input fuses / Eingangssicherungen / Fusibles de entrada / fusibili d'ingresso
F3, F4, F5 : Fusible de sortie / Output fuse / Ausgangssicherung / Fusible de salida / Fusibile d'uscita
Valeurs et type : voir chapitre « spécifications techniques / values and type : see chapter "technical specifications"/ Werte und Typen : siehe Kapitel technische
Daten / Valores y tipo : véase el capítulo "especificaciones tecnicas" / Valori e tipo: Fare riferimento al capitolo delle specifiche tecniche)
