3.2.3. Cable de conexión a la masa de la instalación
En función de las normas vigentes de la aplicación en cuestión, la caja del cargador debe conectarse al plano
de masa de la instalación.
Para ello, conectar el cable de conexión a la masa de la instalación en el tornillo de masa situado en el
interior del cargador (véase capitulo "área interfaz usuario").
El cable utilizado debe tener una sección mínima de 2,5mm², ser de tipo HO7-VK y estar provisto de un
terminal adecuado.
3.2.4. Disposiciones respecto a las perturbaciones electromagnéticas generadas por el aparato
Utilizar cable blindado para todas las conexiones (*). El blindaje debe conectarse a la masa por los lados
emisor y receptor.
Reducir el máximo posible la longitud de los cables y las conexiones de los blindajes.
Efectuar el tendido de los cables lo más cerca que se pueda de las masas (evitar los cables "volantes" o los
bucles – aplicar los cables contra las masas).
Separar los cables de alimentación y de utilización.
Separar los cables de potencia y los cables de control (200mm como mínimo).
Los cables deben asegurar únicamente la alimentación del aparato. Evitar derivaciones o puenteados para
alimentar otro aparato.
( )
* Esto es un consejo de instalación y no una obligación. El electricista instalador debe decidir si hay que
utilizar cable blindado o no, teniendo en cuenta el entorno CEM.

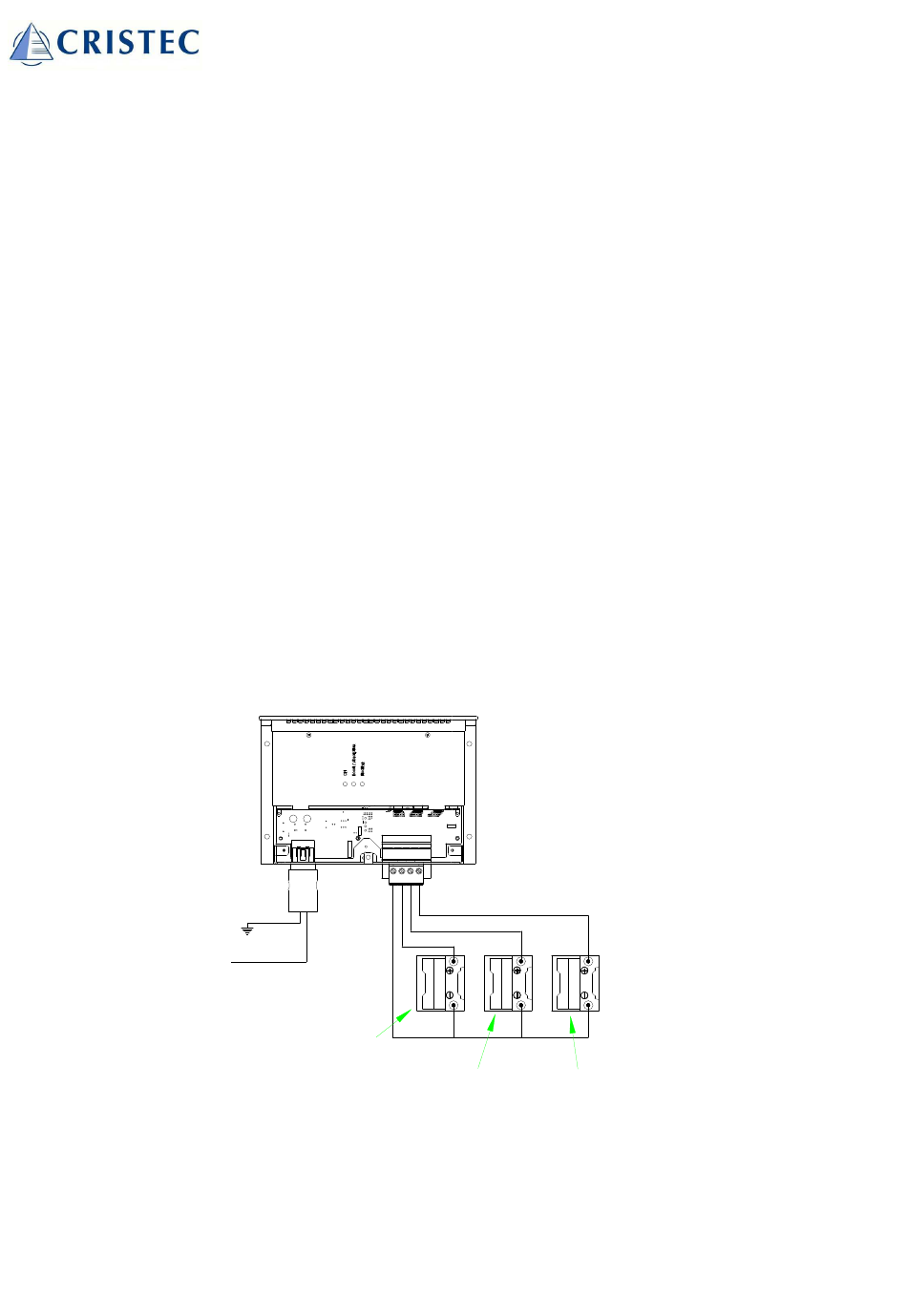

3.2.5. Principio de cableado

3.2.5.1.

Cableado tipo

3.2.5.2.

Otros cableados

Véase anexo 7.
Cargador 3 salidas
(en caso de configuración cargador)
Entrada AC
Batería de arranque del motor
o batería menos solicitada
No hay que conectar obligatoriamente todas las salidas
Conexión baterias
(en caso de configuración cargador)
CPS3OEM-1M-2M-DEE
Batería auxiliar BAT1 Batería auxiliar BAT2
14-10-09 N°10381 13A
