3.2.3. Masse Verbindungskabel der Anlage

Je nach den für die betreffende Anwendung geltenden Normen muss das Gehäuse des Ladegerätes an den
Massenplan der Anlage angeschlossen sein.
Dazu das Masse-Verbindungskabel der Anlage an die Massenschraube im Inneren des Ladegerätes
anschließen (siehe Kapitel « Benutzerschnittstelle-Zone »).
Das benutzte Kabel muss einen Querschnitt von mindestens 2,5mm² haben, vom Typ HO7-VK sein und mit
einem geeigneten Kabelschuh versehen sein.
3.2.4. Maßnahmen gegen von dem Gerät erzeugte elektromagnetische Störungen
Für alle Anschlüsse geschirmtes Kabel benutzen (*). Die Abschirmung muss an der Sender- und an der
Empfängerseite an die Masse angeschlossen sein.
Die Länge der Kabel und die Anschlüsse der Abschirmungen maximal reduzieren.
Die Kabel so nah wie möglich an den Massen herführen (lose Kabel und Schleifen sind zu vermeiden – die
Kabel gegen die Massen drücken).
Speise- und Bedienungskabel trennen.
Leistungs- und Prüfkabel trennen (Mindestabstand 200mm).
Die Kabel dürfen nur die Speisung des Gerätes gewährleisten. Eine Umleitung oder eine Überbrückung zur
Speisung eines anderen Gerätes sind zu verbieten.
(*) Dies ist eine Installationsempfehlung und keine Verpflichtung. Der Elektroinstallateur entscheidet unter
Berücksichtigung der elektromagnetischen Verträglichkeit der Umgebung, ob er ein geschirmtes Kabel
benutzt oder nicht.
K
3.2.5.
ABELUNGSPRINZIP
3.2.5.1.

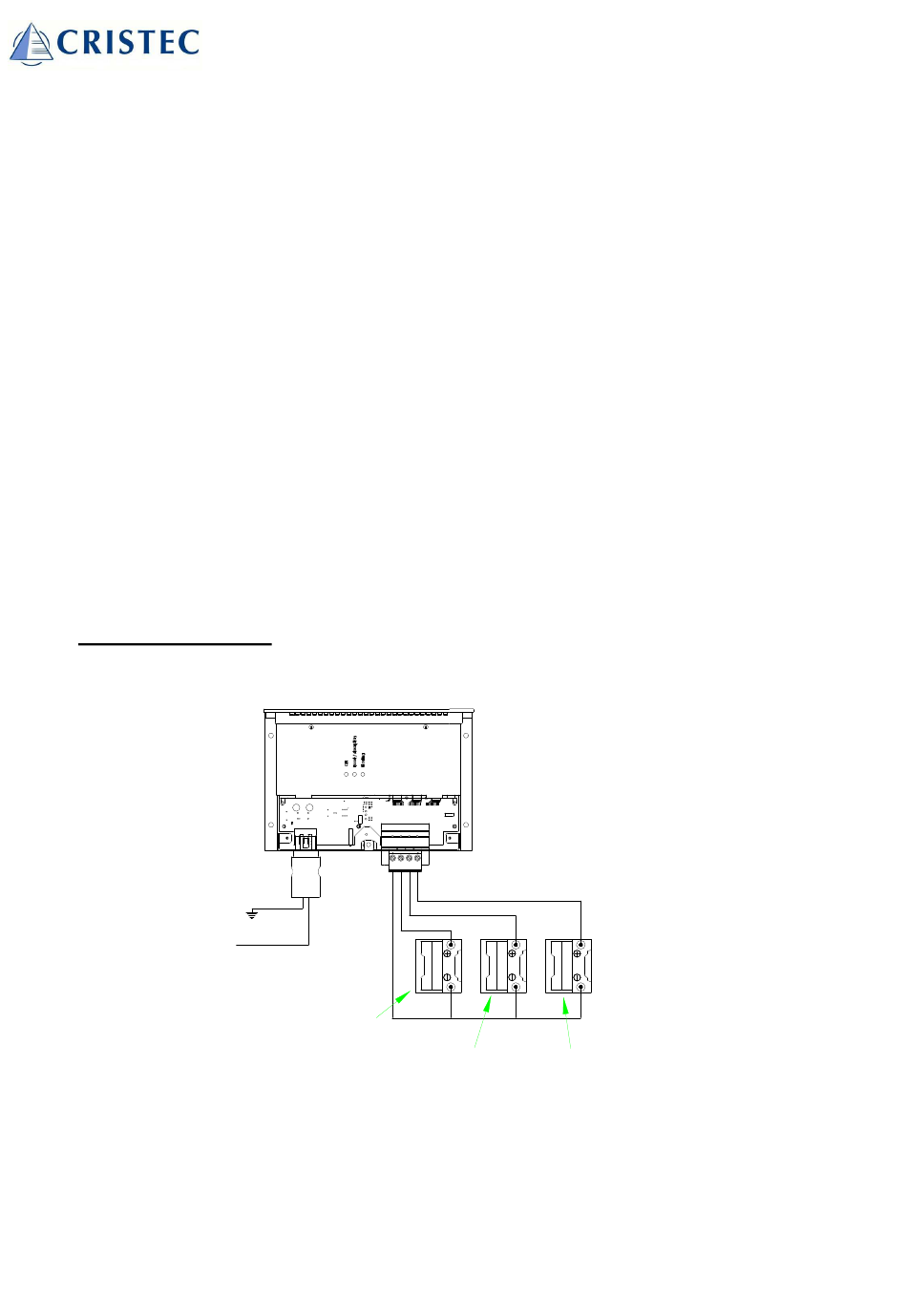

Standard Kabelung

3.2.5.2.

Andere Kabelungen

Siehe Anhange 7.
Ladegerät 3 Ausgänge
(Im Falle von Ladegerät-Konfiguration)
Eingang AC
Motorstartbatterie oder
am wenigsten benutzte Batterie
Es müssen nicht unbedingt alle Ausgänge angeschlossen werden
Batterieanschluss
(Im Falle von Ladegerät-Konfiguration)
CPS3OEM-1M-2M-DEE
Hilfsbatterie BAT1
Hilfsbatterie BAT2
14-10-09 N°10381 13A
