3.3.3. Configuration usine

Le chargeur est configuré en sortie d'usine :
Batterie type fermée (plomb étanche)
BOOST en position ON
Cette configuration est un compromis pour une recharge satisfaisante de différentes technologies de
batteries, mixées ou non :
- Ouverte plomb classique
- Etanche, Gel ou AGM
- Etanche spiralée
Pour affiner la charge, se reporter au tableau paragraphe 3.3.2.
L'installateur doit configurer (hors tension entrée et sortie) les switches et éventuellement ajuster la tension
de sortie à vide via le potentiomètre RV1 ou RV3 (utiliser l'outil adéquat pour tourner la vis du
potentiomètre) en fonction :
- du type de batterie (contacter le constructeur de batteries si nécessaire)
- du type d'utilisation
- de la section et longueur des câbles de sortie
- de la nécessité ou non de la fonction boost
En cas de batteries spéciales, se référer à un installateur professionnel qui effectuera les réglages particuliers
en accord avec les spécifications du constructeur d'accumulateurs et en tenant compte des particularités de
l'installation.
CRISTEC décline toute responsabilité en cas de détérioration des batteries ou de mauvaise recharge.

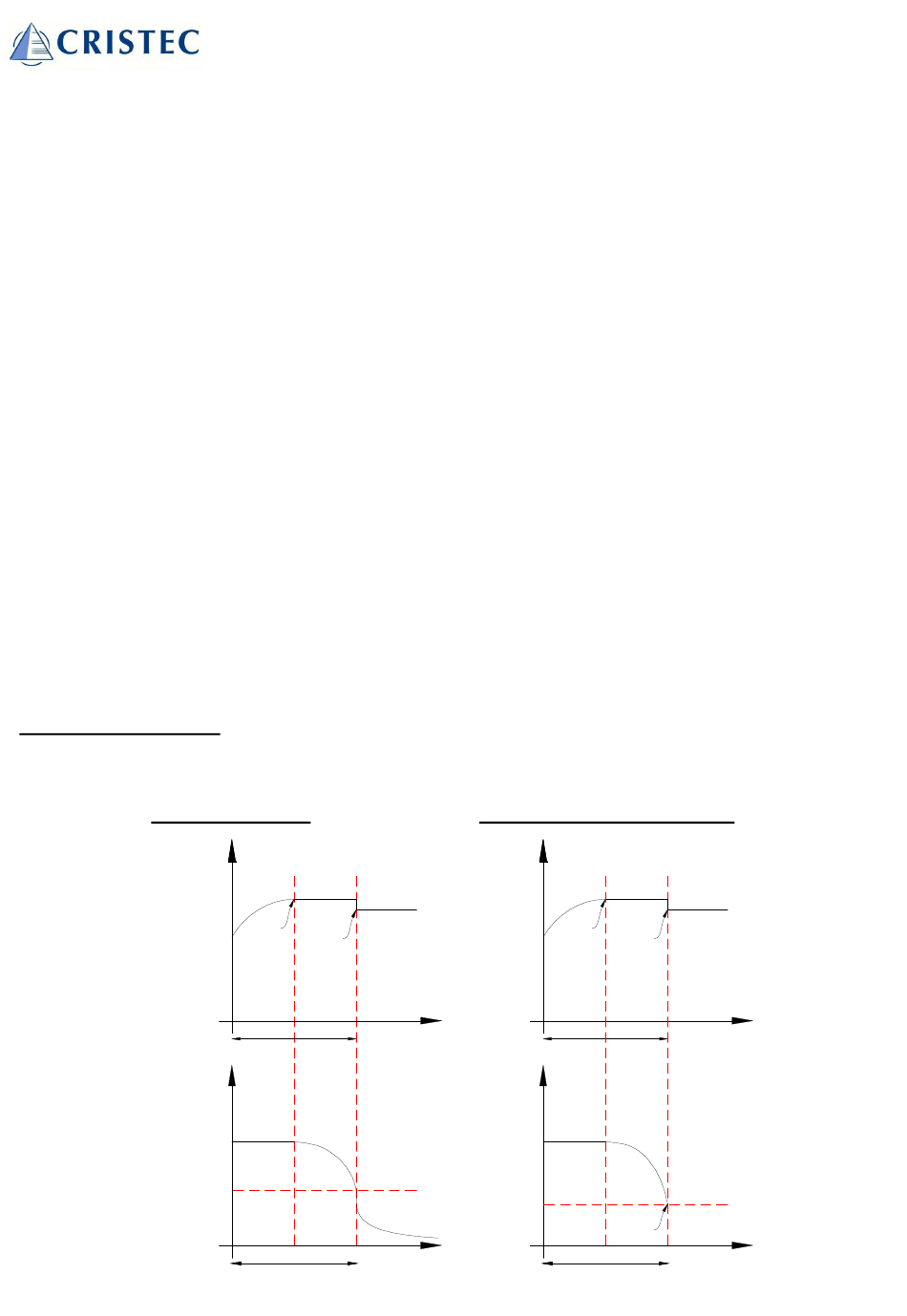

3.3.4. Courbe de charge

BOOST en position ON
Dans cette configuration le chargeur CPS3 délivre une courbe de charge 3 états IUoU : BOOST, Absorption,
Floating.
Batterie déchargée
U out
charger
I out
charger
I nom
Boost Absorption Floating
U boost
U floating
Tboost
0
Boost Absorption Floating
Tboost
0
CPS3OEM-1M-2M-DEE
Batterie faiblement déchargée
U out
charger
Boost
U boost
< Tboost
t 0
I out
charger
Boost
I nom
20% I nom
< Tboost
t 0
Absorption Floating
U floating
t
Absorption Floating
20% I nom
t
