2.3 Принцип работы

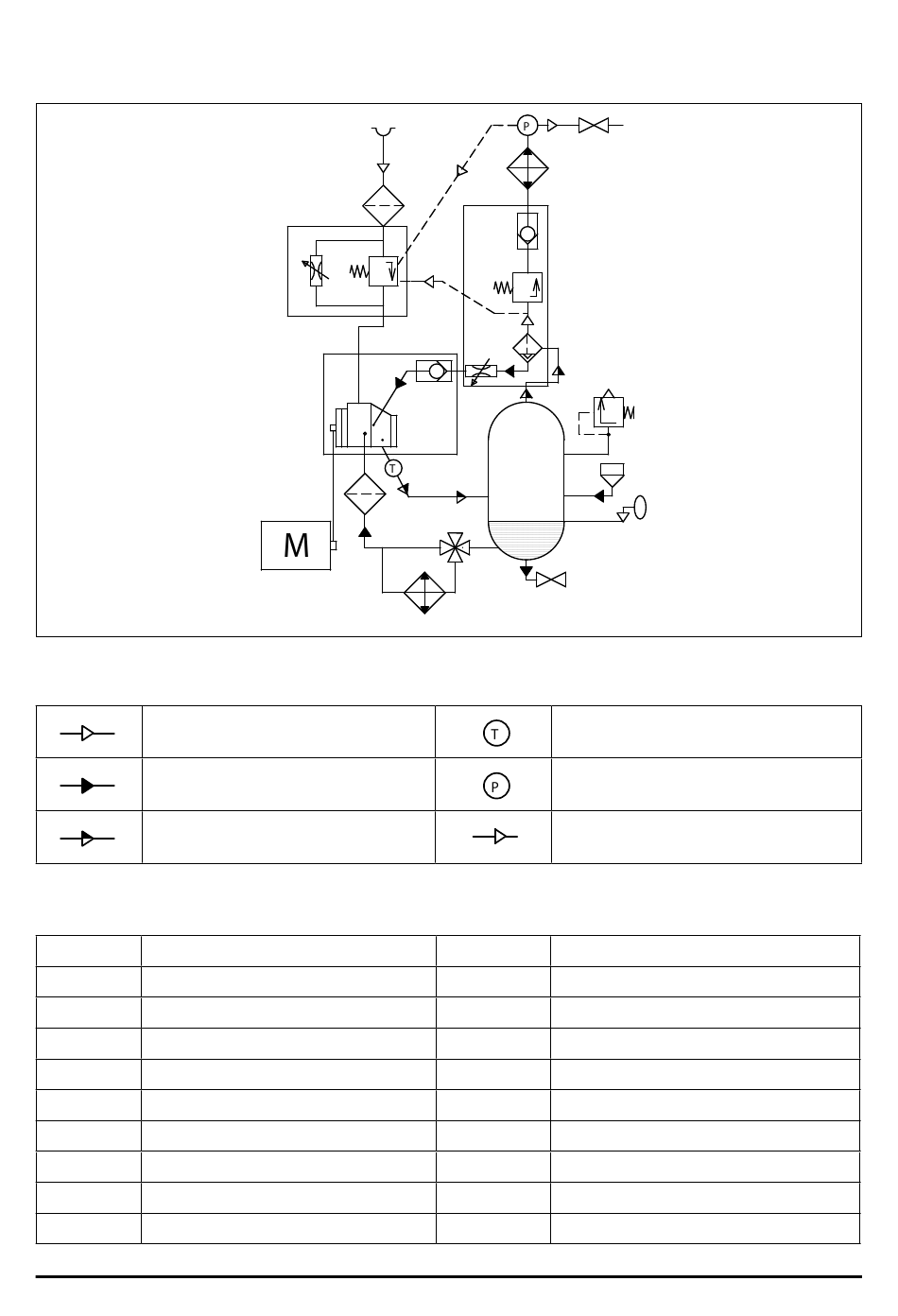

Рис. 2.3.1 Схема пневматическая A 07..-A22.
Воздух
Масло
Воздушно-масляная смесь
Компоненты
1 Электродвигатель
2 Ременная передача
3 Блок винтовой
4 Фильтр воздушный
5 Клапан всасывающий
6 Бак-сепаратор
7 Клапан предохранительный
8 Сепарационный элемент
9 Дроссель
10 Клапан обратный
80
4
5
3
2
16
1
14
20
13
12
11
8
10
9
6
15
17
Датчик температуры
Датчик давления
Трубопровод управления
11 Клапан минимального давления
12 Клапан обратный
13 Радиатор, секция воздуха
14 Радиатор, секция масла
15 Термостат
16 Фильтр масляный
17 Кран
18 Пробка заливная
19 Смотровой глазок уровня масла
20 Кран, выход воздуха
7
18
19
Версия 1.2
