2.5 Pneumatikplan Last- Leerlauf
1
2

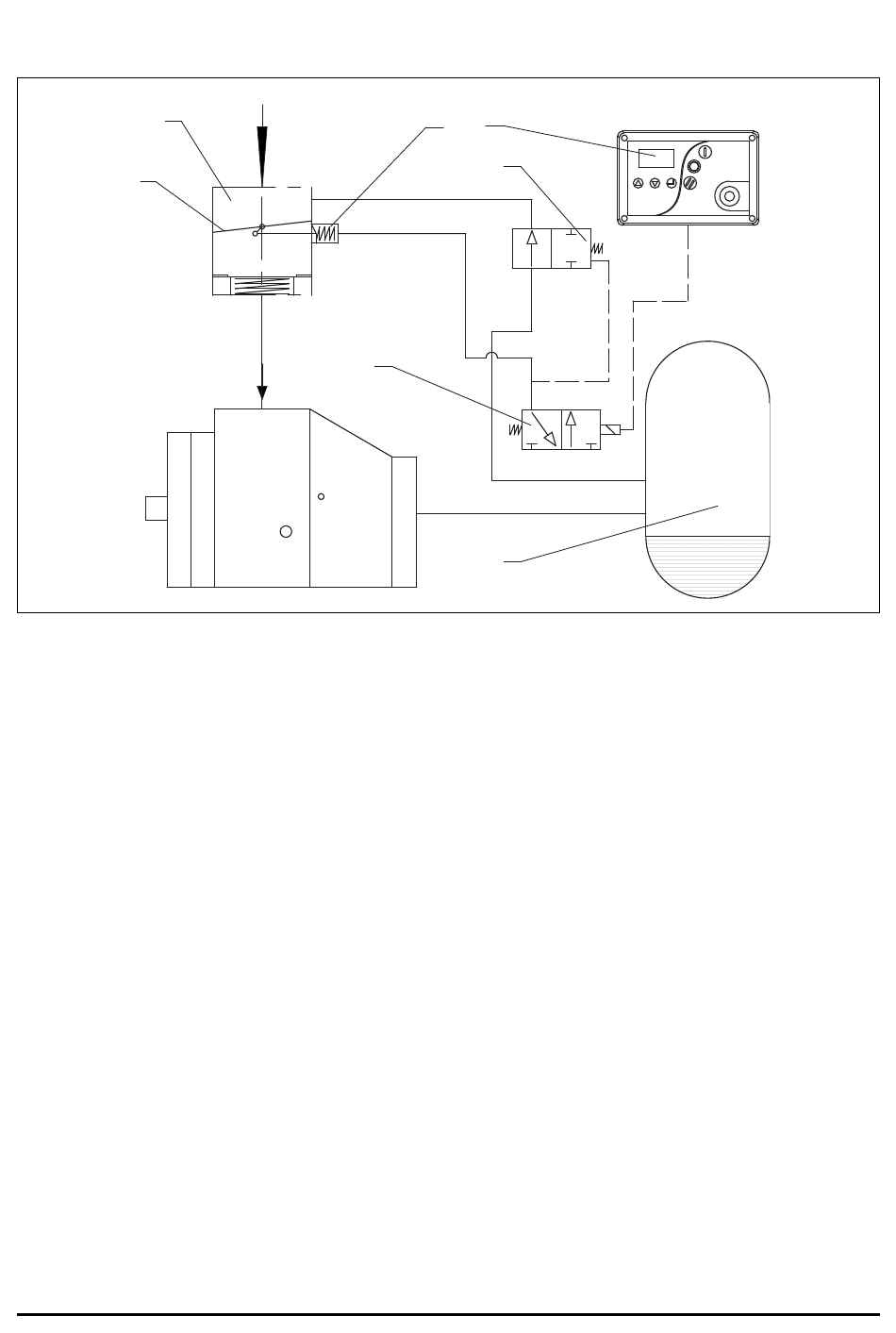

Bild 2.3 Pneumatikplan
Die Anlage wird von einer elektronischen Steuerung e-Log (4) gesteuert, die den Netzdruck-
durch die Leer- Lastlaufregelung innerhalb der eingestellten Parameter regelt.
Leerlauf und Stillstand:
Wenn der Luftverbrauch geringer ist als die Luftmenge, die der Kompressor liefert,
erhöht sich der Netzdruck. Wenn der Netzdruck die obere vorangestellte Grenze erreicht
(Ausschaltdruck), schaltet die Steuerung das Magnetventil (6) ab und entlüftet pneumatisch
die Steuerleitung des Einlassventils (1). Der Schieber (2) des Einlassventils (1) schließt sich
durch die Federkraft:
1. Die Steuerleitung des Einlassventils (3) und das Entlastungsventil (5) sind durch das
Magnetventil (6) entlüftet.
2. Der Schieber (2) des Einlassventils (1) ist geschlossen.
3. Das Entlastungsventil (5) öffnet sich durch den im Luft-/Ölabscheidetank entstehenden
Überdruck und leitet den Überdruck durch die Saugfilter ab.
4. Der Überdruck stabilisiert sich auf einen vorangestellten niedrigen Wert, der Kompressor
stellt die Drucklufterzeugung ab (0%) und befindet sich im Leerlauf. Nach Ablauf einer
vorangestellten Zeit schaltet der Kompressor in den Stillstand.
48
4
3
5
6
7
