2.2 Allgemeine Beschreibung

Die Schraubenkompressoren der A Serie sind für die kontinuierliche und effiziente Druck-
lufterzeugung konzipiert.
Die A-Serie sind ölgefüllte Schraubenkompressoren mit Riemenantrieb und elektronischer
Steuerung. Die stabile Konstruktion ist umschlossen von einem Geräusch isolierenden
Gehäuse, ausgestattet mit dem Kontrollpanel e-Log (LCD Display), Start/Stop-Schalter und
einem Not-Aus-Taster. Für die Systemüberwachung werden Temperatur und Druckrelais
eingesetzt.

2.3 Ablaufdiagramm und Hauptkomponenten

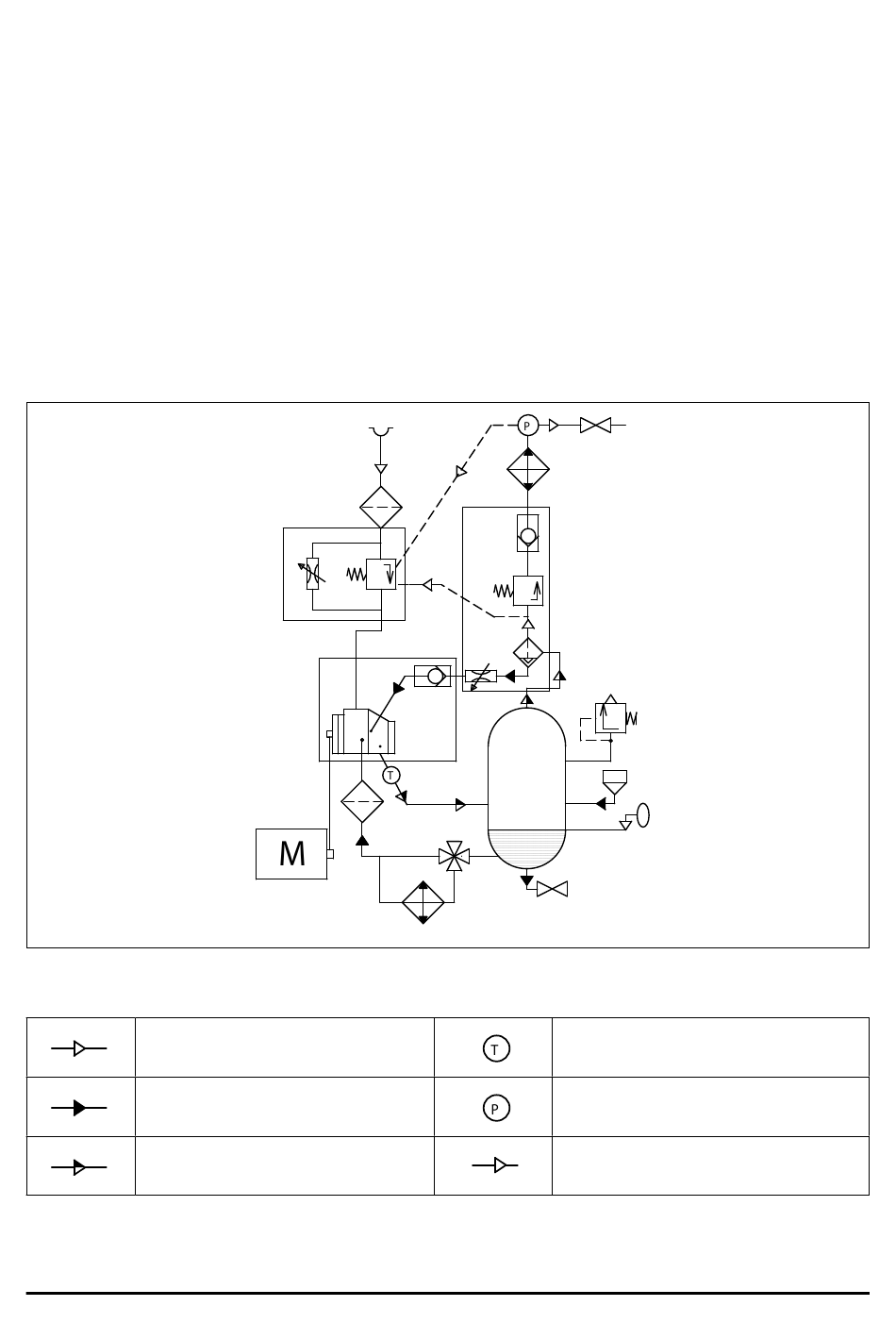

Bild 2.1 Ablaufdiagramm A07..-A22..
Luftfluß
Ölfluß
Luft/Öl Gemisch
COMPRAG Schraubenkompressoren A-Serie
4
5
3
2
16
1
14
20
13
12
11
8
10
9
6
15
17
Temperaturfühler
Drucksensor
Pneumatische Steuerleitung
7
18
19
