729/729 FC
Bedienungshandbuch
Temperaturmessung
Zum Messen der Temperatur mit einem RTD-Messfühler
schließen Sie den Messfühler am RTD-Anschluss auf der
rechten Seite des Produkts an. Vergewissern Sie sich, dass
der korrekte Messfühlertyp verwendet wird. Verwenden Sie
den Fluke-720RTD, Teile-Nr. 4366669 oder Fluke-
720URTDA, Teile-Nr. 4382695.
Die Eindringtiefe des Standard-Messfühlers mit
Edelstahlummantelung und einem Durchmesser von
1/4 Zoll beträgt 10 Zoll. Siehe Abbildung 20.
Hinweis
Der Standardtyp ab Werk ist PT100-385. Wird das
Produkt also zusammen mit dem RTD-Messfühler
Fluke 720 (Teile-Nr. 4366669) verwendet, ist eine
Einstellung des Messfühlertyps nicht erforderlich.
Schließen Sie den Messfühler an das Produkt an,
und konfigurieren Sie die Anzeige so, dass die
Temperatur angezeigt wird.
Auf der Anzeige wird „OL" angezeigt, wenn die
gemessene Temperatur außerhalb des
Nennmessbereichs der RTD-Funktion liegt (unter -
40 °C oder über 150 °C).
56

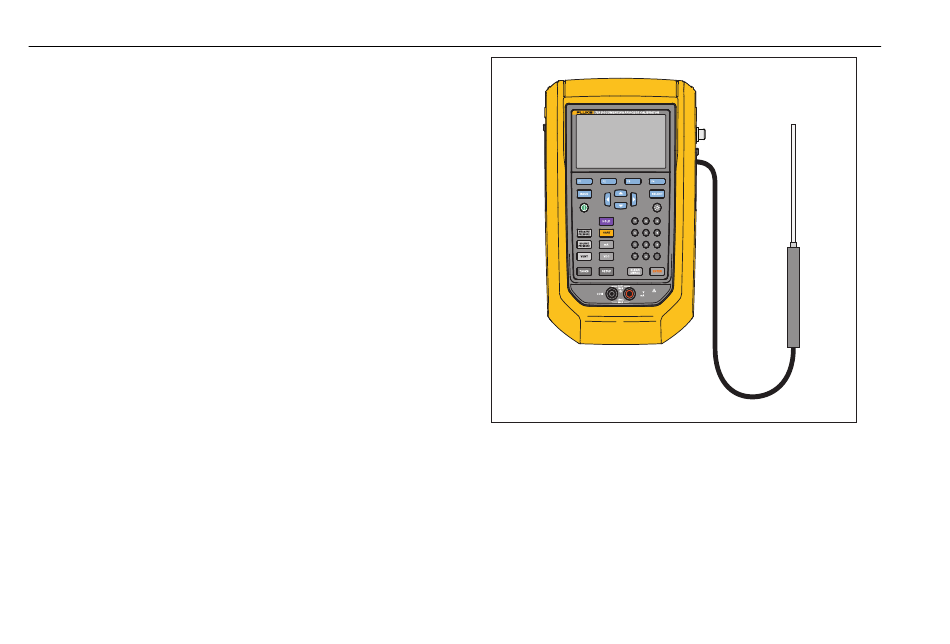

Abbildung 20. Anschluss für Temperaturmessfühler
RTD-Messfühler
iea015.eps
