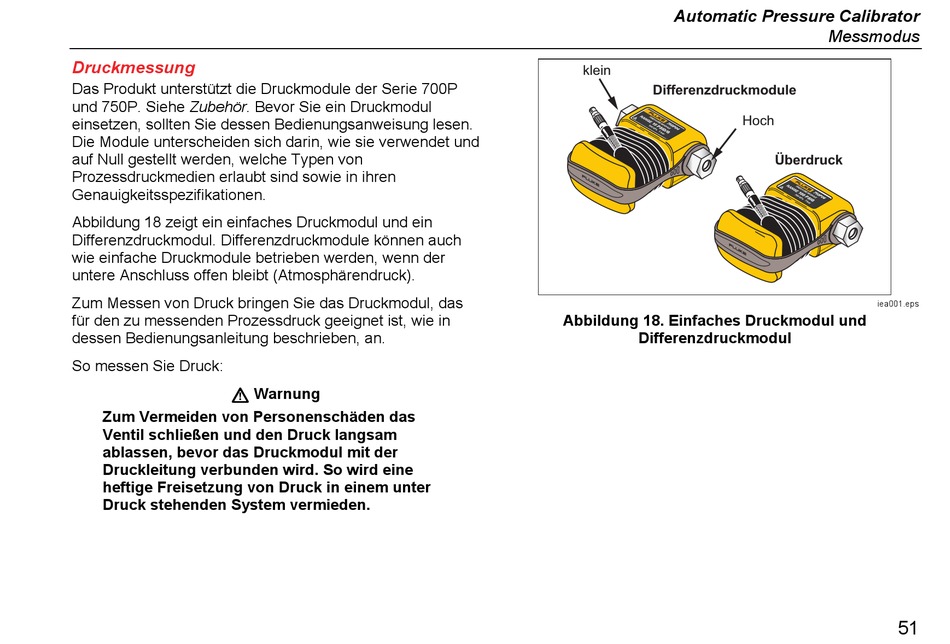

Druckmessung
Das Produkt unterstützt die Druckmodule der Serie 700P
und 750P. Siehe Zubehör. Bevor Sie ein Druckmodul
einsetzen, sollten Sie dessen Bedienungsanweisung lesen.
Die Module unterscheiden sich darin, wie sie verwendet und
auf Null gestellt werden, welche Typen von
Prozessdruckmedien erlaubt sind sowie in ihren
Genauigkeitsspezifikationen.
Abbildung 18 zeigt ein einfaches Druckmodul und ein
Differenzdruckmodul. Differenzdruckmodule können auch
wie einfache Druckmodule betrieben werden, wenn der
untere Anschluss offen bleibt (Atmosphärendruck).
Zum Messen von Druck bringen Sie das Druckmodul, das
für den zu messenden Prozessdruck geeignet ist, wie in
dessen Bedienungsanleitung beschrieben, an.
So messen Sie Druck:
W Warnung
Zum Vermeiden von Personenschäden das
Ventil schließen und den Druck langsam
ablassen, bevor das Druckmodul mit der
Druckleitung verbunden wird. So wird eine
heftige Freisetzung von Druck in einem unter
Druck stehenden System vermieden.
Automatic Pressure Calibrator
klein
Differenzdruckmodule
Hoch
Abbildung 18. Einfaches Druckmodul und
Differenzdruckmodul
Messmodus
Überdruck
iea001.eps
51
