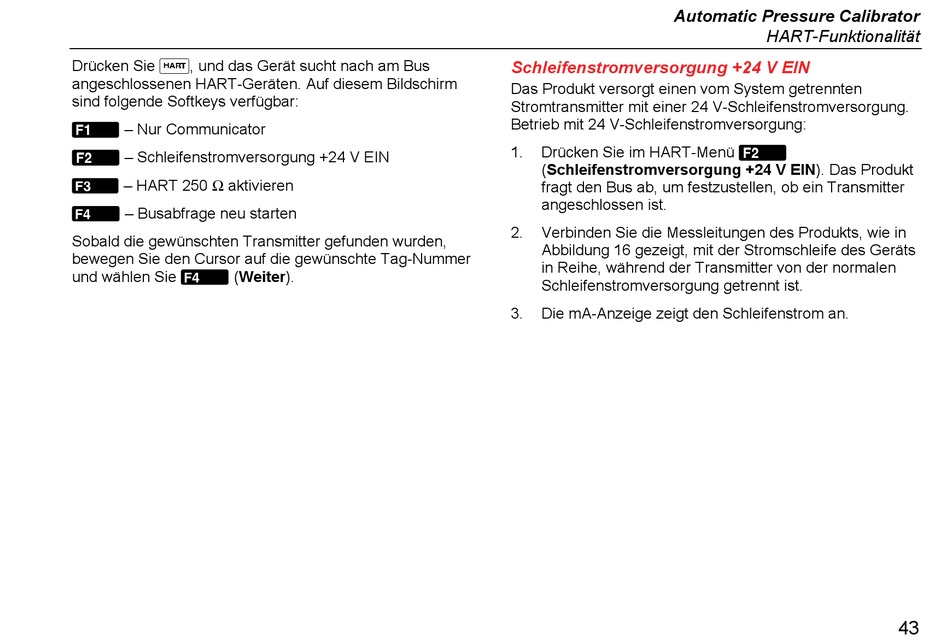

Drücken Sie , und das Gerät sucht nach am Bus
angeschlossenen HART-Geräten. Auf diesem Bildschirm
sind folgende Softkeys verfügbar:
– Nur Communicator
– Schleifenstromversorgung +24 V EIN
– HART 250 Ω aktivieren
– Busabfrage neu starten
Sobald die gewünschten Transmitter gefunden wurden,
bewegen Sie den Cursor auf die gewünschte Tag-Nummer
und wählen Sie (Weiter).
Automatic Pressure Calibrator
Schleifenstromversorgung +24 V EIN
Das Produkt versorgt einen vom System getrennten
Stromtransmitter mit einer 24 V-Schleifenstromversorgung.
Betrieb mit 24 V-Schleifenstromversorgung:
1.
Drücken Sie im HART-Menü
(Schleifenstromversorgung +24 V EIN). Das Produkt
fragt den Bus ab, um festzustellen, ob ein Transmitter
angeschlossen ist.
2.
Verbinden Sie die Messleitungen des Produkts, wie in
Abbildung 16 gezeigt, mit der Stromschleife des Geräts
in Reihe, während der Transmitter von der normalen
Schleifenstromversorgung getrennt ist.
3.
Die mA-Anzeige zeigt den Schleifenstrom an.
HART-Funktionalität
43
