729/729 FC
Bedienungshandbuch

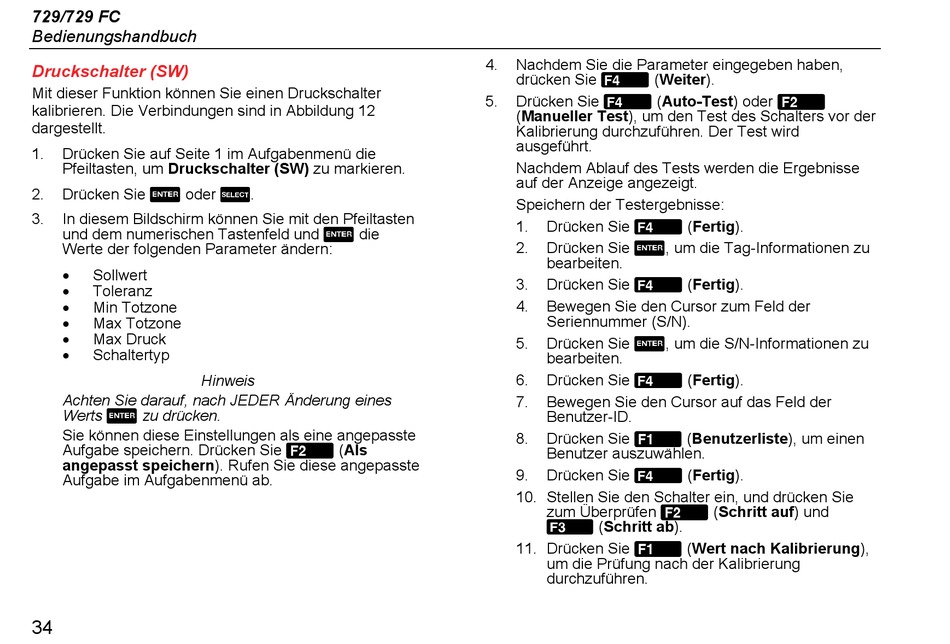

Druckschalter (SW)
Mit dieser Funktion können Sie einen Druckschalter
kalibrieren. Die Verbindungen sind in Abbildung 12
dargestellt.
1.
Drücken Sie auf Seite 1 im Aufgabenmenü die
Pfeiltasten, um Druckschalter (SW) zu markieren.
2.
Drücken Sie oder .
3.
In diesem Bildschirm können Sie mit den Pfeiltasten
und dem numerischen Tastenfeld und die
Werte der folgenden Parameter ändern:
•
Sollwert
•
Toleranz
•
Min Totzone
•
Max Totzone
•
Max Druck
•
Schaltertyp
Hinweis
Achten Sie darauf, nach JEDER Änderung eines
Werts zu drücken.
Sie können diese Einstellungen als eine angepasste
Aufgabe speichern. Drücken Sie (Als
angepasst speichern). Rufen Sie diese angepasste
Aufgabe im Aufgabenmenü ab.
34
4.
Nachdem Sie die Parameter eingegeben haben,
drücken Sie (Weiter).
5.
Drücken Sie (Auto-Test) oder
(Manueller Test), um den Test des Schalters vor der
Kalibrierung durchzuführen. Der Test wird
ausgeführt.
Nachdem Ablauf des Tests werden die Ergebnisse
auf der Anzeige angezeigt.
Speichern der Testergebnisse:
1.
Drücken Sie (Fertig).
2.
Drücken Sie , um die Tag-Informationen zu
bearbeiten.
3.
Drücken Sie (Fertig).
4.
Bewegen Sie den Cursor zum Feld der
Seriennummer (S/N).
5.
Drücken Sie , um die S/N-Informationen zu
bearbeiten.
6.
Drücken Sie (Fertig).
7.
Bewegen Sie den Cursor auf das Feld der
Benutzer-ID.
8.
Drücken Sie (Benutzerliste), um einen
Benutzer auszuwählen.
9.
Drücken Sie (Fertig).
10. Stellen Sie den Schalter ein, und drücken Sie
zum Überprüfen (Schritt auf) und
(Schritt ab).
11. Drücken Sie (Wert nach Kalibrierung),
um die Prüfung nach der Kalibrierung
durchzuführen.
