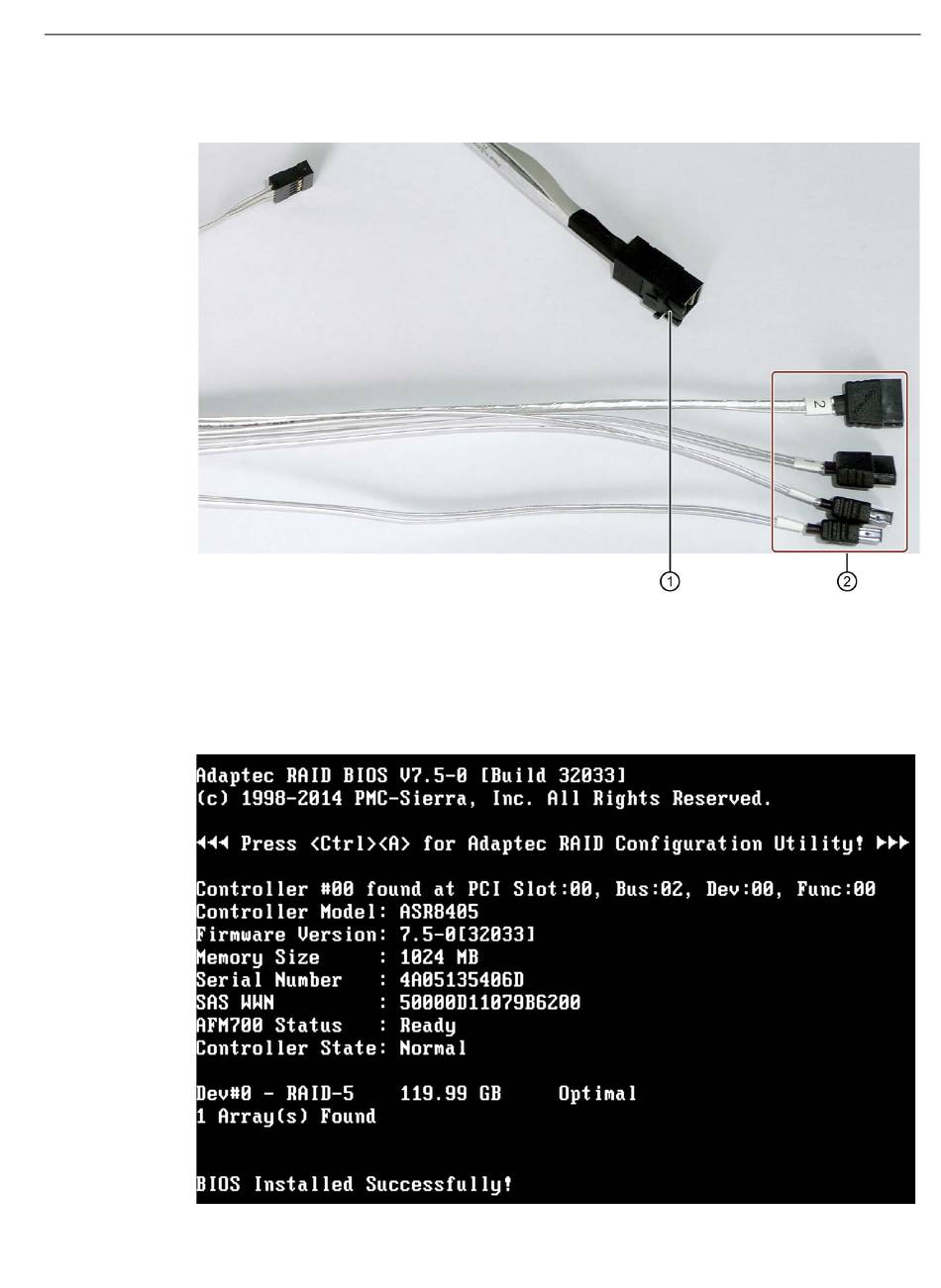

Die folgende Abbildung zeigt die SAS-Datenleitung.
①
②
Der installierte RAID-Controller zur Baugruppe "Adaptec RAID ASR8405" wird im BIOS wie
folgt angezeigt:
SIMATIC IPC647D/847D Hardware RAID-Konfiguration
Kompaktbetriebsanleitung, 08/2014, A5E34655906-AA
Anschluss für die Hardware RAID-Adapterkarte
Festplattenanschlüsse 0-3 (für die Wechselrahmen)
Gerät in Betrieb nehmen
3.3 SAS Hardware RAID-System
