Sharp AN-52AG4 Bedienungsanleitung Seite 6

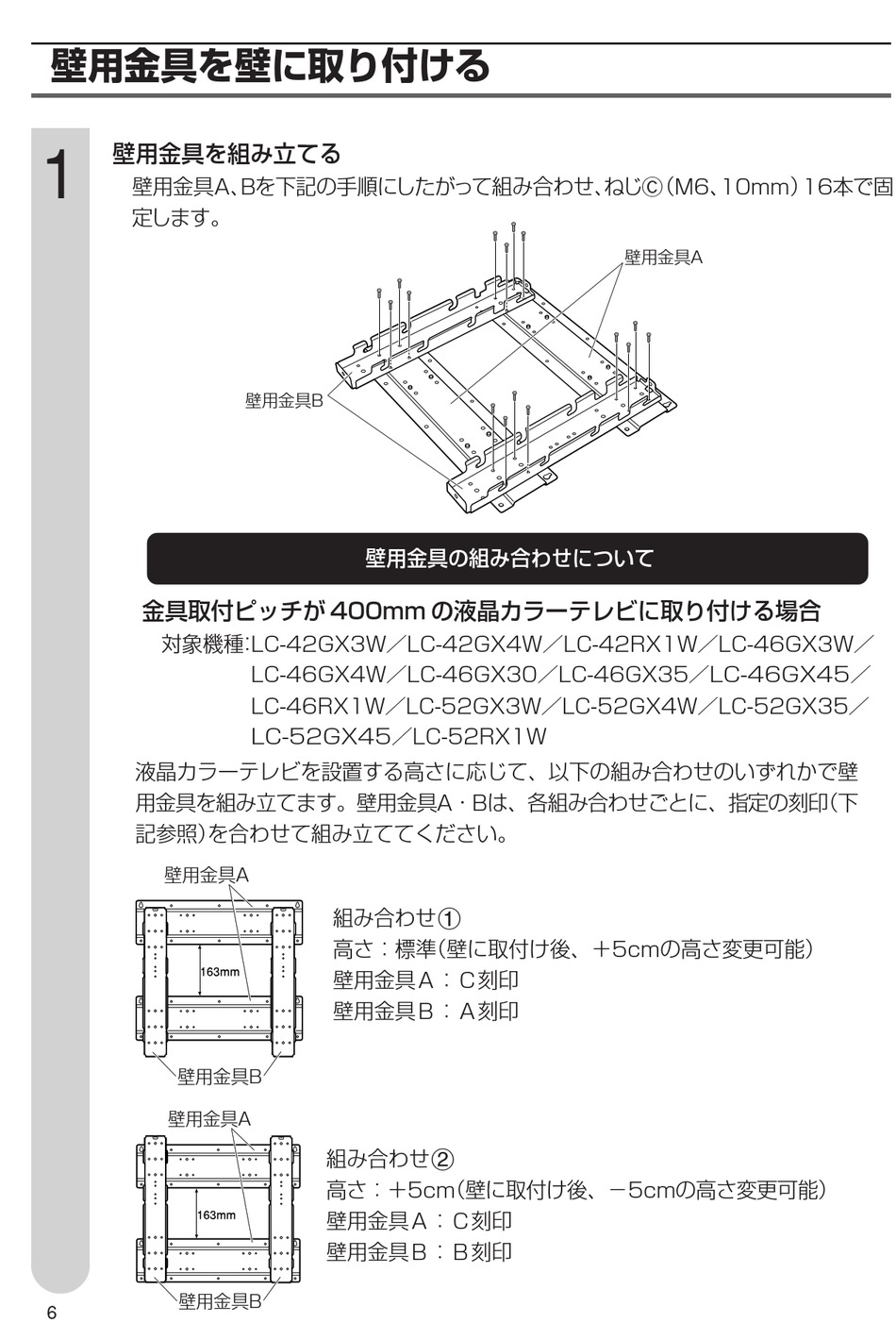

壁用金具を壁に取り付ける
壁用金具を組み立てる
1
壁用金具Ａ、 Ｂを下記の手順にしたがって組み合わせ、 ねじC （M6、 10mm） 16本で固
定します。
金具取付ピッチが 400mm の液晶カラーテレビに取り付ける場合
対象機種 ： LC-42GX3W／LC-42GX4W／LC-42RX1W／LC-46GX3W／
LC-46GX4W／LC-46GX30／LC-46GX35／LC-46GX45／
LC-46RX1W／LC-52GX3W／LC-52GX4W／LC-52GX35／
LC-52GX45／LC-52RX1W
液晶カラーテレビを設置する高さに応じて、以下の組み合わせのいずれかで壁
用金具を組み立てます。壁用金具A・Bは、各組み合わせごとに、指定の刻印 （下
記参照） を合わせて組み立ててください。
壁用金具A
壁用金具B
壁用金具A
壁用金具B
6
壁用金具B
壁用金具の組み合わせについて
組み合わせ1
高さ：標準 （壁に取付け後、＋5cmの高さ変更可能）
壁用金具Ａ：Ｃ刻印
壁用金具Ｂ：Ａ刻印
組み合わせ2
高さ：＋5cm （壁に取付け後、−5cmの高さ変更可能）
壁用金具Ａ：Ｃ刻印
壁用金具Ｂ：Ｂ刻印
壁用金具A
