Lors de l'installation d'un téléviseur LCD avec une hauteur de support de 200 mm

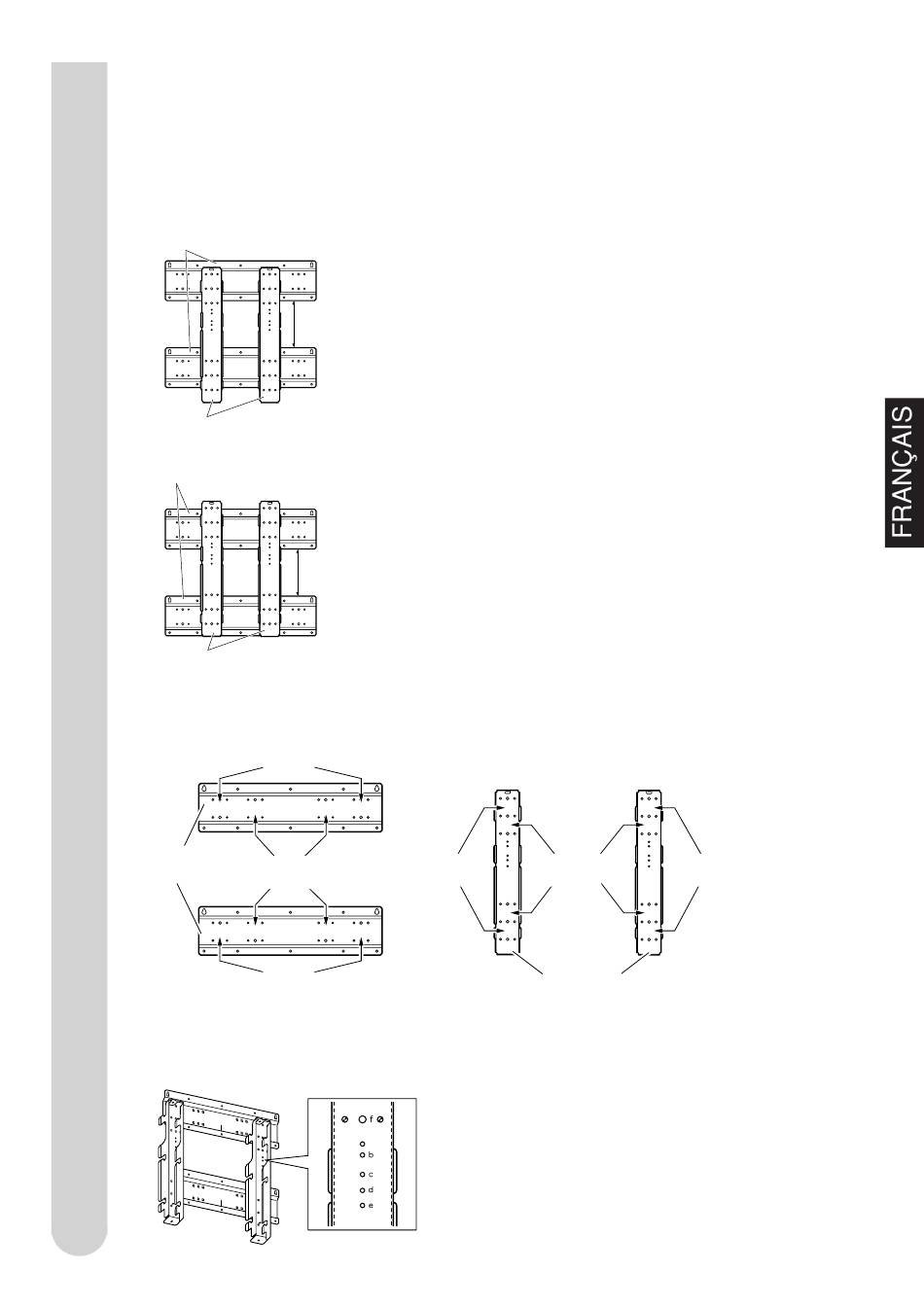

Utilisez l'une des configurations de montage suivantes pour monter le support
à base conformément à la hauteur du téléviseur LCD à installer. Pour chaque
configuration, suivez les repères estampés (voyez ci-dessous) sur les supports
à base A et B pour monter le support.
Support à base A
163mm
Support à base B
Support à base A
163mm
Support à base B
•
Pour les emplacements des repères estampés A à D sur les supports à base,
reportez-vous aux figures suivantes.
Repère C
estampé
C D
Support à
Repère D
base A
estampé
C D
Repère C
estampé
•
Les repères estampés "b" à "f" au centre du support à base B indiquent les positions
centrales de l'écran pour les différents modèles de téléviseurs LCD.
Configuration du montage (1)
Hauteur: Standard (La hauteur peut être changée de
+ 5cm après que le support est installés sur
le mur.)
Support à base A: Repère D estampé
Support à base B: Repère A estampé
Configuration du montage (2)
Hauteur: + 5cm (La hauteur peut être changée de
- 5cm après que le support est installés
sur le mur.)
Support à base A: Repère D estampé
Support à base B: Repère B estampé
D C
Repère A
estampé
D C
A A
B B
Repère B
estampé
B B
A A
Support à
base B
Repère A
estampé
