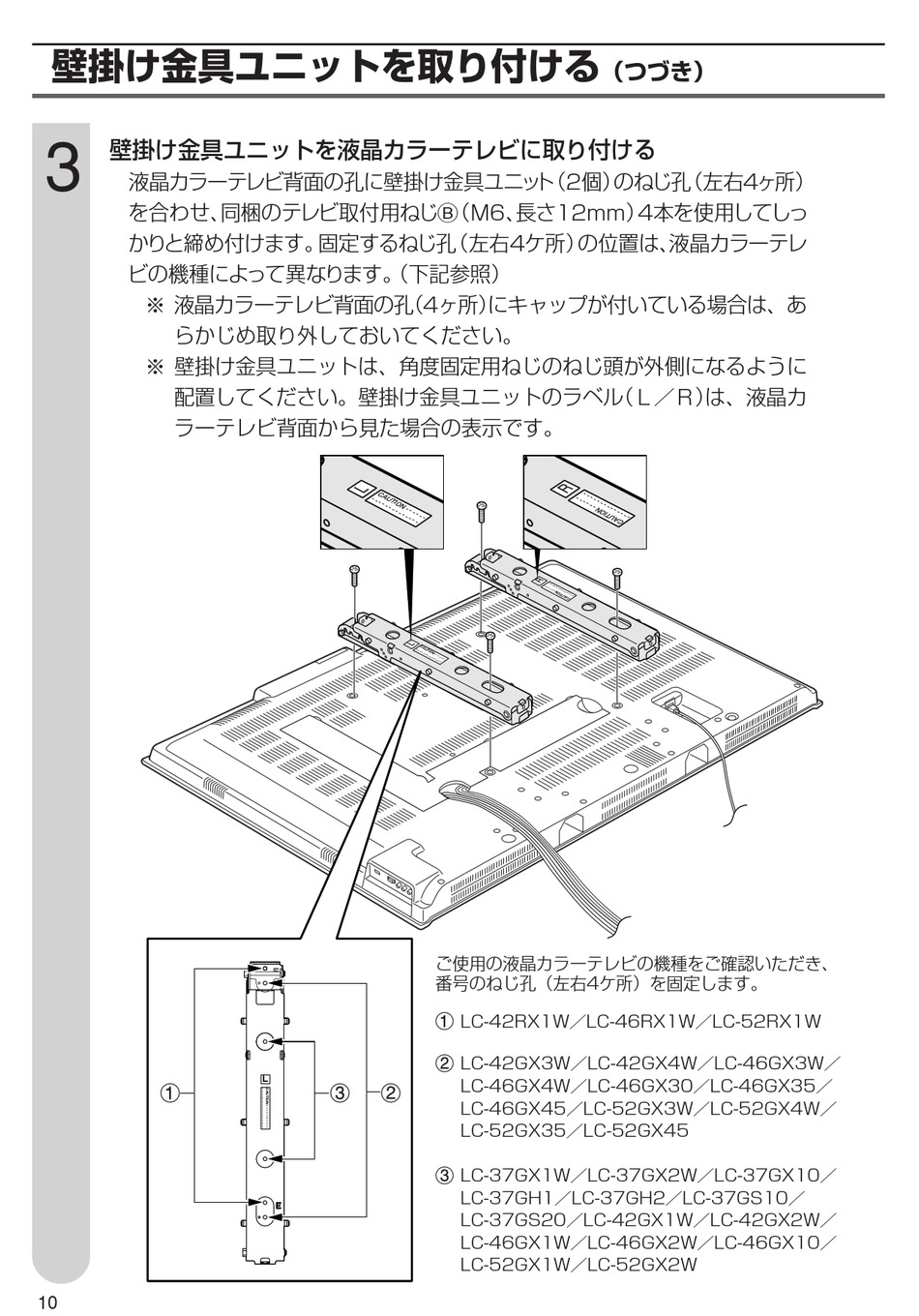

壁掛け金具ユニットを取り付ける
壁掛け金具ユニットを液晶カラーテレビに取り付ける
3
液晶カラーテレビ背面の孔に壁掛け金具ユニッ ト （2個） のねじ孔 （左右4ヶ所）
を合わせ、 同梱のテレビ取付用ねじB （M6、 長さ12mm） 4本を使用してしっ
かりと締め付けます。 固定するねじ孔 （左右4ケ所） の位置は、 液晶カラーテレ
ビの機種によって異なります。 （下記参照）
※ 液晶カラーテレビ背面の孔 （4ヶ所） にキャップが付いている場合は、あ
らかじめ取り外しておいてください。
※ 壁掛け金具ユニットは、角度固定用ねじのねじ頭が外側になるように
配置してください。壁掛け金具ユニットのラベル （Ｌ／Ｒ） は、液晶カ
ラーテレビ背面から見た場合の表示です。
10
ご使用の液晶カラーテレビの機種をご確認いただき、
番号のねじ孔（左右4ケ所）を固定します。
L
（つづき）
LC-42RX1W／LC-46RX1W／LC-52RX1W
LC-42GX3W／LC-42GX4W／LC-46GX3W／
LC-46GX4W／LC-46GX30／LC-46GX35／
LC-46GX45／LC-52GX3W／LC-52GX4W／
LC-52GX35／LC-52GX45
LC-37GX1W／LC-37GX2W／LC-37GX10／
LC-37GH1／LC-37GH2／LC-37GS10／
LC-37GS20／LC-42GX1W／LC-42GX2W／
LC-46GX1W／LC-46GX2W／LC-46GX10／
LC-52GX1W／LC-52GX2W
