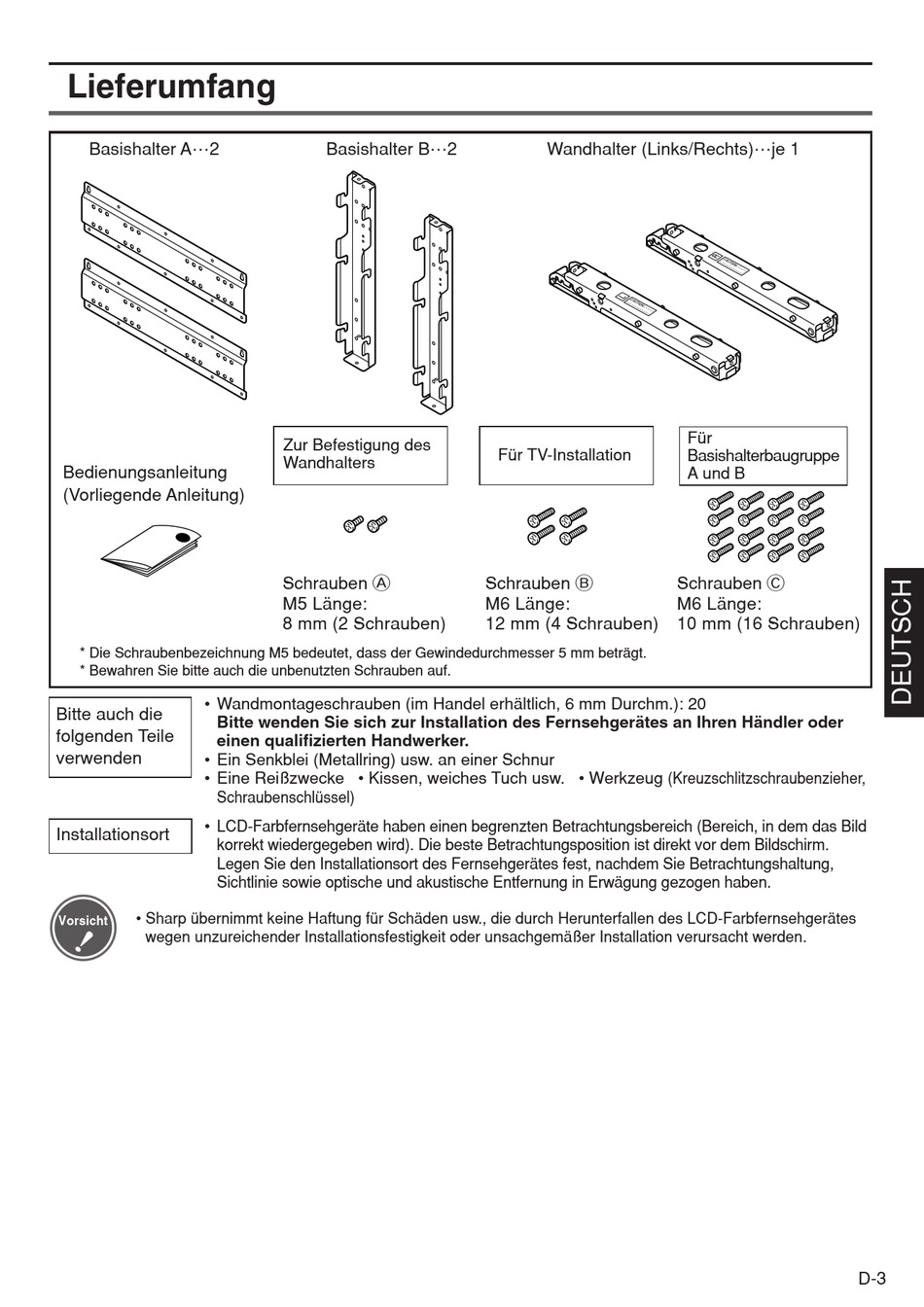

Lieferumfang

Basishalter A ... 2
Bedienungsanleitung
(Vorliegende Anleitung)
* Die Schraubenbezeichnung M5 bedeutet, dass der Gewindedurchmesser 5 mm beträgt.
* Bewahren Sie bitte auch die unbenutzten Schrauben auf.
• Wandmontageschrauben (im Handel erhältlich, 6 mm Durchm.): 20
Bitte auch die
Bitte wenden Sie sich zur Installation des Fernsehgerätes an Ihren Händler oder
folgenden Teile
einen qualifizierten Handwerker.
verwenden
• Ein Senkblei (Metallring) usw. an einer Schnur
• Eine Reißzwecke • Kissen, weiches Tuch usw. • Werkzeug (Kreuzschlitzschraubenzieher,
Schraubenschlüssel)
• LCD-Farbfernsehgeräte haben einen begrenzten Betrachtungsbereich (Bereich, in dem das Bild
Installationsort
korrekt wiedergegeben wird). Die beste Betrachtungsposition ist direkt vor dem Bildschirm.
Legen Sie den Installationsort des Fernsehgerätes fest, nachdem Sie Betrachtungshaltung,
Sichtlinie sowie optische und akustische Entfernung in Erwägung gezogen haben.
• Sharp übernimmt keine Haftung für Schäden usw., die durch Herunterfallen des LCD-Farbfernsehgerätes
Vorsicht
wegen unzureichender Installationsfestigkeit oder unsachgemäßer Installation verursacht werden.
Basishalter B ... 2
Zur Befestigung des
Wandhalters
Schrauben A
M5 Länge:
8 mm (2 Schrauben)
Wandhalter (Links/Rechts) ... je 1
Für TV-Installation
Schrauben B
M6 Länge:
12 mm (4 Schrauben)
Für
Basishalterbaugruppe
A und B
Schrauben C
M6 Länge:
10 mm (16 Schrauben)
D-3
