Respete estrictamente lo siguiente.
Son necesarias habilidades especiales para
instalar la pantalla de cristal líquido del TV
color, hágalo instalar por un técnico
cualificado en la instalación. El cliente no
debe tratar de instalar el TV. Sharp no se
hace responsable por una mala instalación
o accidentes, daños o heridas derivadas de
una mala instalación.

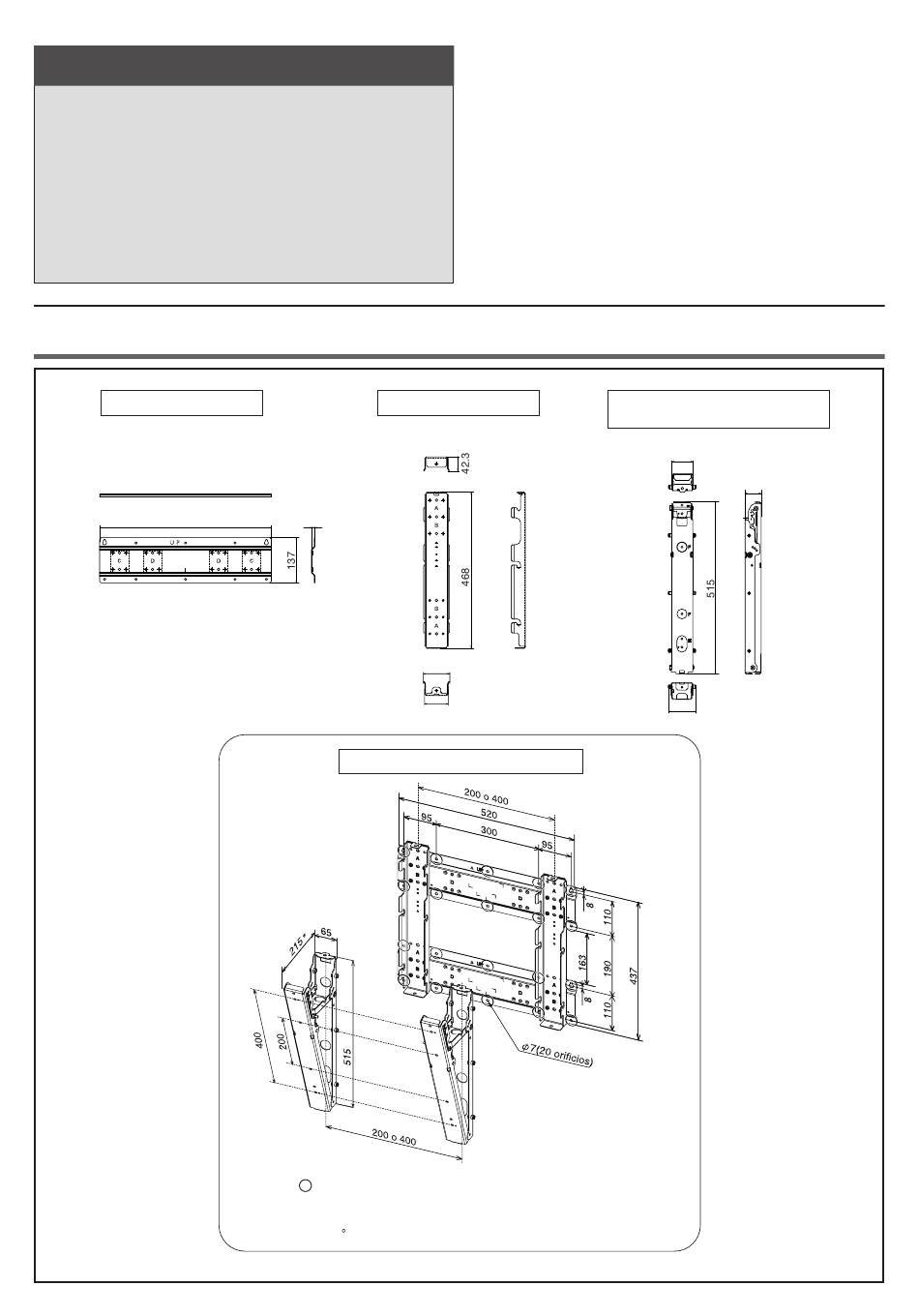

Dibujo de dimensiones exteriores

Ménsula A de la base
(Espesor de placa de 2 mm)
520
ES-2
Ménsula B de la base
(Espesor de placa de 2 mm)
10.5
Vista exterior de ménsula armada
La marca indica los orificios de tornillo (20 orificios) donde se fija la ménsula
en su posición utilizando tornillos adquiridos en una ferretería (diám. 6 mm)
* Estas son las dimensiones para fijar la ménsula de montaje en la pared a
un ángulo de 20 .
Al técnico
• Para garantizar la seguridad del cliente, realice el
diseño de tal forma que la fuerza del lugar de
instalación sea lo suficientemente fuerte como para
soportar el peso de la pantalla de cristal líquido del
TV color y la ménsula de montaje en la pared.
• Asegúrese que haya dos o más personas para
realizar el trabajo.
• Los tornillos de instalación de las ménsulas de
montaje en la pared no se entregan con las
ménsulas. Compre tornillos de acuerdo con su pared.
77.4
69.4
Ménsula de montaje en la pared
(Izquierda/Derecha)
(Espesor de placa de 2 mm)
64.5
48
82.5
Herraje: Aprox. 7,9kg
Unidad: mm
