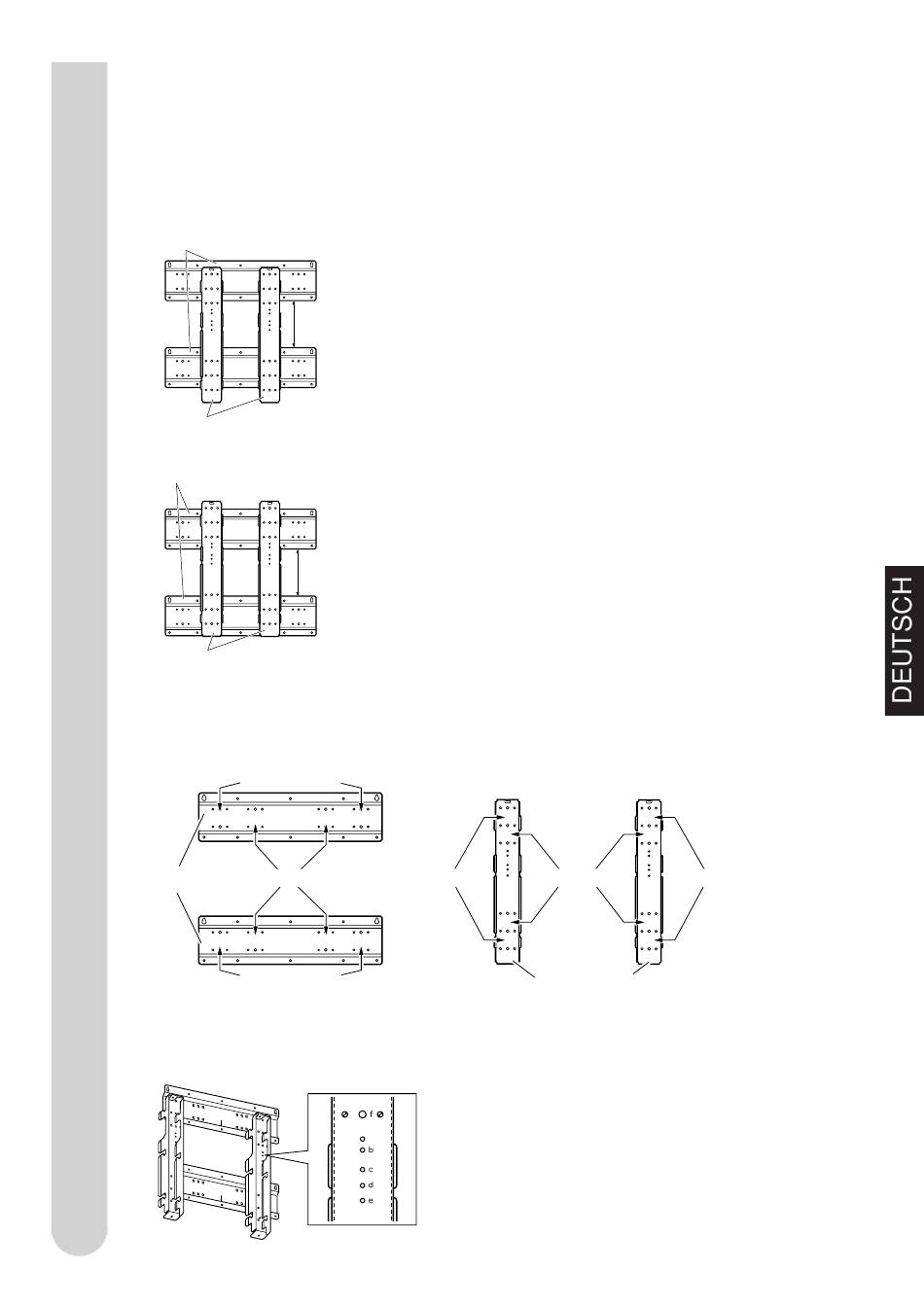

Bei Befestigung an einem LCD-Fernsehgerät mit 200-mm-Haltermontageabstand
Benutzen Sie eine der folgenden Montagekonfigurationen, um den Basishalter
entsprechend der Höhe des zu installierenden LCD-Fernsehgeräts zu montieren.
Beachten Sie die in die Basishalter A und B eingestanzten Ausrichtmarkierungen
(siehe unten) für die jeweilige Konfiguration, um die Halter zu montieren.
Basishalter A
163mm
Basishalter B
Basishalter A
163mm
Basishalter B
•
Die Lage der Stanzmarkierungen A bis D der Basishalter ist aus den folgenden
Abbildungen ersichtlich.
Stanzmarkierung C
C D
Basishalter A
Stanzmarkierung D
C D
Stanzmarkierung C
•
Die Stanzmarkierungen „b" bis „f" in der Mitte des Basishalters B kennzeichnen
die Bildschirm-Mittenpositionen für die verschiedenen LCD-Fernsehgerätemodelle.
Konfiguration (1)
Höhe: Standard (Die Höhe kann um +5 cm geändert
werden, nachdem die Halter an der Wand
angebracht worden sind.)
Basishalter A: Stanzmarkierung D
Basishalter B: Stanzmarkierung A
Konfiguration (2)
Höhe: +5 cm (Die Höhe kann um -5 cm geändert
werden, nachdem die Halter an der Wand
angebracht worden sind.)
Basishalter A: Stanzmarkierung D
Basishalter B: Stanzmarkierung B
D C
Stanzmarkierung A
D C
A A
B B
Stanzmarkierung B
B B
A A
Basishalter B
Stanzmarkierung A
D-5
