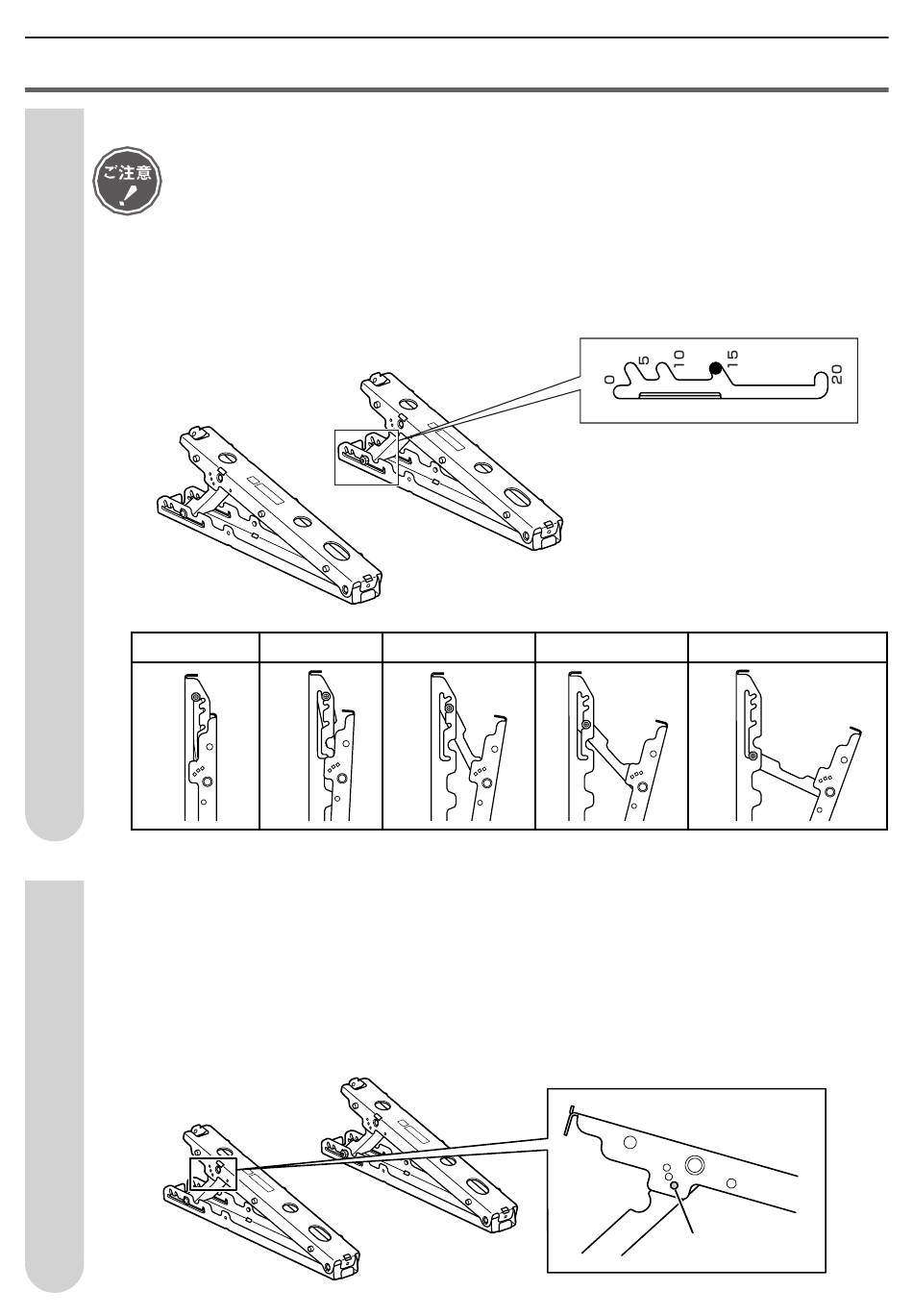

壁掛け金具ユニットの角度を設定する
3
・壁掛け金具ユニットの角度調整の際、指などをはさまないようにご注意ください。
・角度設定部は確実にみぞの奥まではめ込み、十分に角度設定用ねじを締め付けて
ください。角度設定用ねじがみぞの奥まで入っていない場合や、締め付けが不十分
な場合、液晶カラーテレビが落下する危険性があります。
設定する角度にあわせる
設定角度刻印に従ってボルトを溝にはめ込み、ドライバー・六角スパナで締め付けます。
0゜
0
10
15
20
角度固定用ねじを締める
4
手順1で外した2本の角度固定用ねじ （M5、長さ8mm） を使い、角度を固定します。
20°に設定する場合は角度固定用ねじを使用しませんので、ねじはなくさない
よう、大切に保管してください。
（例：15°に設定する場合）
12
5゜
0
5
5
10
15
20
10゜ 15゜
0
0
5
5
10
10
15
15
20
20
（つづき）
20゜
0
5
10
15
20
15°角度固定用ねじ孔
