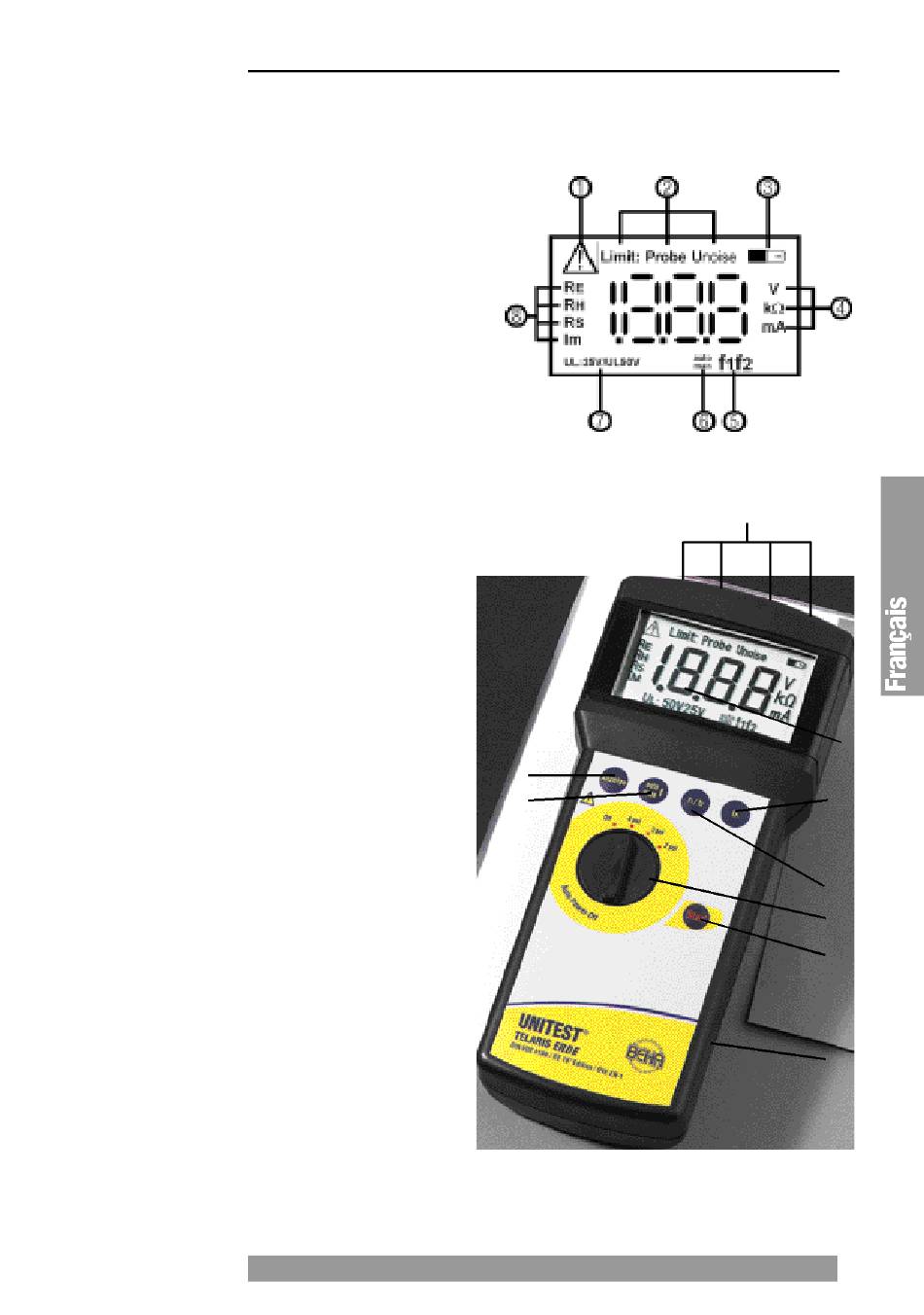

5.0 Eléments de contrôle
Indications sur l'affichage:
1) Symbole Achtung...
2) Seuil:/Sonde/Unoise
3) Indication de la pile
4) Indication des unités (selon la sélection effec-
tuée (8)) pour V, kW, mA
5) Indication de la fréquence f1=127Hz/ f2=140Hz
6) Sélection de la fréquence automatique / ma-
nuelle
7) Tension de contact
8) Indication des variables de mesure
Eléments de contrôle
9) Borne de connexion pour les cordons de mesu-
re:
terre auxiliaire......(H)..........noir
sonde...................(S).........
sonde de terre .....(ES).......
terre.....................(E).........
10) Affichage à cristaux liquides
11) Touche pour la tension de contact: 50V/ 25V
(25V pour des applications médicales ou ru-
rales )
12) Touche pour la fréquence manuelle:......
f1=127Hz/ f2=140Hz
13) Sélecteur de méthode de mesure:
Off, mesure à 4 pôles, 3 pôles, 2 pôles
14) Touche Start
15) Logement de pile au dos de l'appareil
16) Touche pour sélection de fréquence automa-
tique / manuelle:
17) Touche de sélection pour l'indication des va-
riables de mesure (8) sur l'affichage:
RE - résistance de la mise à terre
RH - résistance de la terre auxiliaire
RS - résistance de la sonde
Im - courant de mesure
jaune
rouge
bleu
17
16
Eléments de contrôle
9
39
10
11
12
13
14
15
