6 Elektrische Anschlüsse
Die maximale Anzahl an Wechselrichtern, die in Reihe geschaltet
angeschlossen werden können, hängt vom verwendeten Adapter, dem
verwendeten Datenlogger und weiteren Faktoren ab. In der Anleitung zum
RS485-RS232-Adapter oder Datenlogger finden Sie die entsprechenden
Angaben zur maximalen Anzahl an Geräten.
 Das Netzwerkkabel darf nicht länger als 100 m sein.
Nur qualifiziertes Fachpersonal darf die Ethernet-Parameter einstellen
oder ändern.

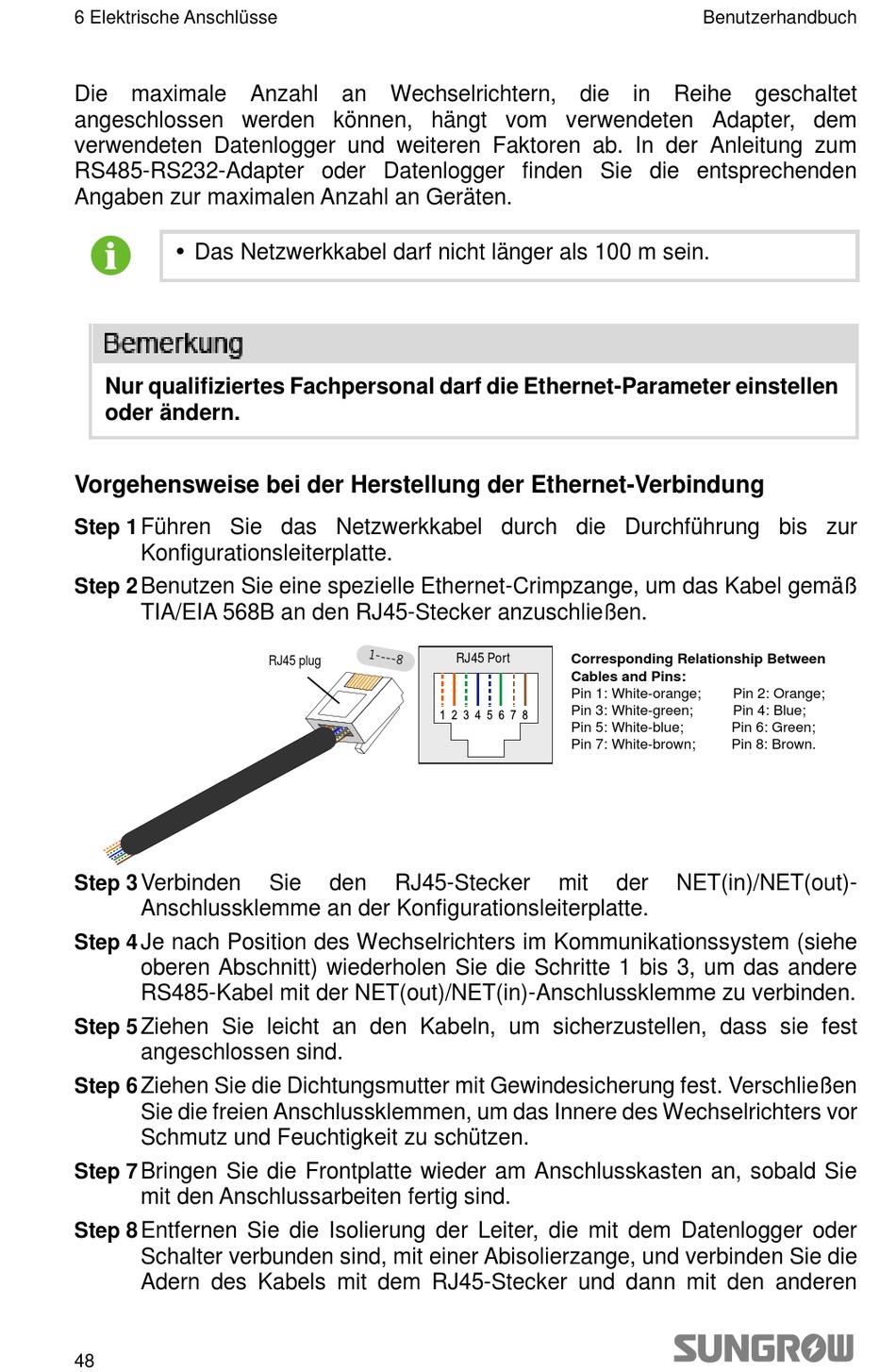

Vorgehensweise bei der Herstellung der Ethernet-Verbindung

Führen Sie das Netzwerkkabel durch die Durchführung bis zur
Step 1
Konfigurationsleiterplatte.
Benutzen Sie eine spezielle Ethernet-Crimpzange, um das Kabel gemäß
Step 2
TIA/EIA 568B an den RJ45-Stecker anzuschließen.
Verbinden
Step 3
Anschlussklemme an der Konfigurationsleiterplatte.
Je nach Position des Wechselrichters im Kommunikationssystem (siehe
Step 4
oberen Abschnitt) wiederholen Sie die Schritte 1 bis 3, um das andere
RS485-Kabel mit der NET(out)/NET(in)-Anschlussklemme zu verbinden.
Ziehen Sie leicht an den Kabeln, um sicherzustellen, dass sie fest
Step 5
angeschlossen sind.
Ziehen Sie die Dichtungsmutter mit Gewindesicherung fest. Verschließen
Step 6
Sie die freien Anschlussklemmen, um das Innere des Wechselrichters vor
Schmutz und Feuchtigkeit zu schützen.
Bringen Sie die Frontplatte wieder am Anschlusskasten an, sobald Sie
Step 7
mit den Anschlussarbeiten fertig sind.
Entfernen Sie die Isolierung der Leiter, die mit dem Datenlogger oder
Step 8
Schalter verbunden sind, mit einer Abisolierzange, und verbinden Sie die
Adern des Kabels mit dem RJ45-Stecker und dann mit den anderen
48
RJ45 plug
Sie den RJ45-Stecker
RJ45 Port
Corresponding Relationship Between
Cables and Pins:
Pin 1: White-orange;
Pin 3: White-green;
Pin 5: White-blue;
Pin 7: White-brown;
mit der
Benutzerhandbuch
Pin 2: Orange;
Pin 4: Blue;
Pin 6: Green;
Pin 8: Brown.
NET(in)/NET(out)-
