Schnellinstallationsanleitung für

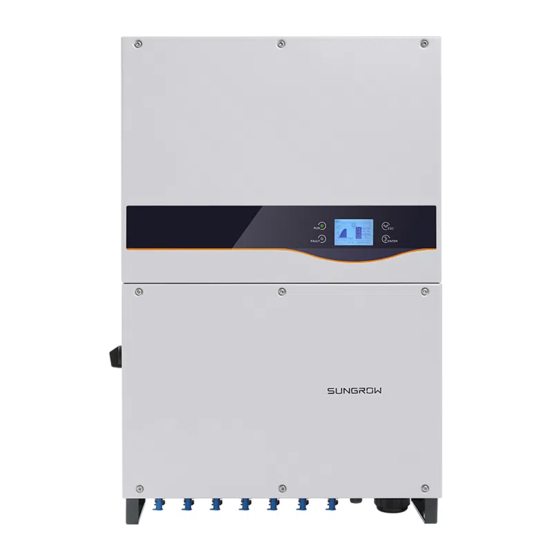

SG60KTL
Dieses
Handbuch
Installationsverfahren von SG60KTL.
HINWEIS
In keinem Fall ersetzt dieses Handbuch das Benutzerhandbuch oder die
zugehörigen Hinweise auf dem Gerät.
Stellen
Sie
sicher,
Benutzerhandbuchs und andere damit zusammenhängende Vorschriften
gelesen und vollständig verstanden haben und genau befolgen, bevor Sie
das Gerät einrichten.
Jede Nichteinhaltung kann zu Tod, Verletzung oder Geräteschaden führen.
1 Entpacken und Inspektion
Entfernen
Step 1
Rückplatte und
Befestigungselemente aus der
Verpackung.
Überprüfen
Step 2
Wechselrichter auf sichtbare
Schäden und prüfen Sie die
Vollständigkeit
Lieferumfangs
inneren Packliste.
enthält
allgemeine
dass
Sie
die
Sie
die
die
Sie
den
des
gemäß
der
Anweisungen
detaillierten
Anweisungen
zu
den
des
1
Werbung
Verwandte Anleitungen für Sungrow SG60KTL
Inhaltszusammenfassung für Sungrow SG60KTL
- Seite 1 Schnellinstallationsanleitung für SG60KTL Dieses Handbuch enthält allgemeine Anweisungen Installationsverfahren von SG60KTL. HINWEIS In keinem Fall ersetzt dieses Handbuch das Benutzerhandbuch oder die zugehörigen Hinweise auf dem Gerät. Stellen sicher, dass detaillierten Anweisungen Benutzerhandbuchs und andere damit zusammenhängende Vorschriften gelesen und vollständig verstanden haben und genau befolgen, bevor Sie das Gerät einrichten.
- Seite 2 Wenden Sie sich an Ihren Lieferanten, wenn ein Teil des Inhalts fehlt. Wenn das Gerät beschädigt ist, darf es nicht installiert werden. Punkt Name Beschreibung Wechselrichter Dient zur Befestigung des Wechselrichters am Rückplatte Installationsort. Für eine bessere Wetterschutzfunktion des Wechselrichterkappe Wechselrichters.
- Seite 3 2 Wechselrichter auf den Metallrahmen montieren Wählen Sie den Installationsort aus und regulieren Sie die Abstände von mehreren Wechselrichtern gemäß dem Benutzerhandbuch. Bewegen Sie den Wechselrichter mit Hilfe einer anderen Person oder der Hebevorrichtung an den Griffen zum Aufstellungsort. Installieren Sie den Wechselrichter wie nachfolgend beschrieben auf dem ...
- Seite 4 Befestigen Rückplatte mitgelieferten Step 5 Befestigungselement fest am Metallrahmen. Das Anzugsdrehmoment der Befestigungsmutter beträgt 35 Nm. Name Beschreibung Rückplatte montieren Sechskantmutter Federscheibe Unterlegscheibe Schraubenbolzen M10*45 Metallrahmen Rückplatte Bringen Sie die Wechselrichterkappe an. Step 6 Heben Sie den Wechselrichter über die Rückplatte und schieben Sie ihn Step 7 nach unten, um sicherzustellen, dass sie perfekt aufeinander passen.
- Seite 5 Nachdem Sie den Wechselrichter auf die Rückplatte gesetzt haben, Step 8 befestigen Sie den Wechselrichter mit zwei M4 ×16-Schrauben an der Rückplatte (das Schraubenloch hat eine eigene Mutter). Wechselrichter aufhängen Kappe des Wechselrichters montieren...
-
Seite 6: Elektrische Verbindung
3 Elektrische Verbindung Todesgefahr durch Hochspannung im Wechselrichter! Stellen Sie sicher, dass alle DC- und AC-Kabel des Wechselrichters spannungsfrei sind, bevor Sie mit den elektrischen Arbeiten beginnen. Schalten Sie den AC-seitigen oder DC-seitigen Schutzschalter erst ein, wenn alle elektrischen Anschlüsse des Wechselrichters abgeschlossen sind. 3-1 Öffnen Sie den Anschlusskasten Lösen sechs... - Seite 7 Wasserdichtes Kommunikationskabel- Redundanz- Luftventil Kabelverschraubung Schalter verschraubungen Kabelverschraubung Schnittstelle Unteransicht 3-2 Kabelauswahl AC-Kabel Beschreibung Anmerkung Schutzschicht Außendurchmesser des Kabels: 25-40 mm Länge der zu entfernenden 24 mm Isolierung Isolationsschicht Bereich: 25-95 mm Querschnitt der AC-Kabel empfohlener Wert: 50 mm ...
- Seite 8 DC-Kabel Max. Querschnitts- Außendurchmesser Max. Eingangsstrom fläche des Kabels Spannungsfestigkeit für jede PV-Kette 35 ~95 mm 14 ~ 21 mm 1.000 V 120 A Zweites PE-Kabel Die Querschnittsfläche des zweiten PE-Kabels muss genau mit dem PE-Kabel des AC-Kabels übereinstimmen. RS485-Kommunikationskabel ...
- Seite 9 Die AC-Kabel müssen Hardline sein. Der Kunde kann wählen, ob er das Neutralleiterkabel anschließen möchte oder nicht, es ist nicht zwingend erforderlich, das Neutralleiterkabel an den Wechselrichter anzuschließen. Ziehen Kunststofffolie einem Ende AC-Kabelverschraubung mit geeigneten Werkzeugen ab, bevor Sie die AC-Kabel anschließen. Nur die AC-Kabelverschraubung muss ersetzt werden;...
- Seite 10 53.5~67.4 13.0 70~107 12.7 18.1 127~177 15.8 23.5 Die Tabellenwerte werden für den folgenden Kabeltyp verwendet: 1. Aluminiumlitze; Ziehen Sie vorsichtig am Kabel, um sicherzustellen, dass es fest sitzt. Step 5 * Die Bilder hier sind nur beispielhaft. Das Produkt in seiner Art ist maßgebend. Wenn der Querschnitt des AC-Kabels sektoriell ist, setzen Sie bitte den Scheitelpunkt (A) des Sektors nach oben und befestigen Sie dann das AC-Kabel an den entsprechenden Klemmen.
- Seite 11 Beachten Sie das Layout der AC-Klemme. Das Gerät funktioniert nicht ordnungsgemäß, wenn das Phasenkabel an den PE-Anschluss angeschlossen ist. Quetschen oder drücken Sie die Kabelisolierschicht nicht. Eine falsche Verbindung kann normalen Betrieb Wechselrichters beeinträchtigen. Während dem Verbinden der AC-Kabel sollten die Kabel im unteren Teil des Geräts abgewinkelt werden, um eine Überlänge aufzuweisen.
- Seite 12 Schrauben-Anzugsdrehmoment" "Tab.3-2 Schrauben-Anzugsdrehmoment" angegeben ist. Ziehen Sie vorsichtig am Kabel, Step 4 um sicherzustellen, dass es fest sitzt. * Die Bilder hier sind nur beispielhaft. Das Produkt in seiner Art ist maßgebend. Schrauben Sie die Überwurfmutter an das Kabel. Step 5 Verschließen Sie die Spalte zwischen dem DC-Kabel und der Step 6 Kabelverschraubung im unteren Teil des Gehäuses mit feuerfestem...
- Seite 13 Schraube M6 ×12 mm Sicherungsscheibe Scheibe Kabelbuchse Gelb-grünes Kabel* Fig. 3-2 Zweite PE-Verbindung * Verbindungsteile gehören nicht zum Lieferumfang 3-6 Kommunikationsverbindung An der Unterseite des Wechselrichters befinden sich zwei wasserdichte Kommunikationsklemmen. Die RS485-A-/-B-Klemmen und die RS485-Schnittstelle befinden sich auf der Konfigurationsplatine des Verteilerkastens.
- Seite 14 3-7 Installation abschließen Verschließen Sie die Spalten zwischen den Kabeln und den Verschraubungen im unteren Teil des Kastens mit feuerfestem Schaum. Vor der Inbetriebnahme prüfen und die Frontabdeckung des Anschlusskastens wieder montieren. HINWEIS Verschließen Sie den Spalt zwischen dem Kabel und der Verschraubung mit feuerfestem Schaum oder anderen geeigneten Materialien, um das Eindringen von Fremdkörpern oder Feuchtigkeit zu verhindern und einen...
- Seite 15 4 Inbetriebnahme Stellen Sie vor dem Start von SG60KTL sicher, dass alle Installationen und Verbindungen abgeschlossen und überprüft sind. Schließen Sie den AC-Schutzschalter. Step 1 Drehen Sie den DC-Schalter auf "EIN". Step 2 Angenommen, es gibt genügend Sonnenlicht und genügend Step 3 Gleichstrom.
- Seite 16 Wählen Ländercode Step 5 entsprechend Installationsland Wechselrichters. Jeder Ländercode stellt die entsprechenden lokalen Schutzparameter dar, die vor der Auslieferung voreingestellt wurden. Vor der Einstellung des Landes erscheint Warnbildschirm. Folgen Sie den Warnhinweisen und drücken Sie EINGABE. Nachdem Sie den Parameter Land eingestellt haben, stellen Sie weitere Parameter des Wechselrichters gemäß...
- Seite 17 Wenn der Ländercode auf TK eingestellt ist, wird eine Seite mit Netz-Codes, wie rechts zu sehen, angezeigt. Drücken Sie , um den Netz-Code auszuwählen und anschließend EINGABE, um zu bestätigen. Wenn der Ländercode auf TH eingestellt ist, wird Grid codes eine Seite mit Netz-Codes speziell für Thailand angezeigt.
- Seite 18 Stellen Sie die Wechselrichterzeit gemäß Step 8 lokalen Zeit ein. Eine falsche Zeiteinstellung wirkt sich Datenprotokollierung aus. Drücken Sie um den Cursor zu bewegen und , um die spezifische Zeit Datum einzustellen. Drücken Sie EINGABE, um die Einstellung zu bestätigen. Nachdem Sie alle Parameter konfiguriert Step 9 haben,...
