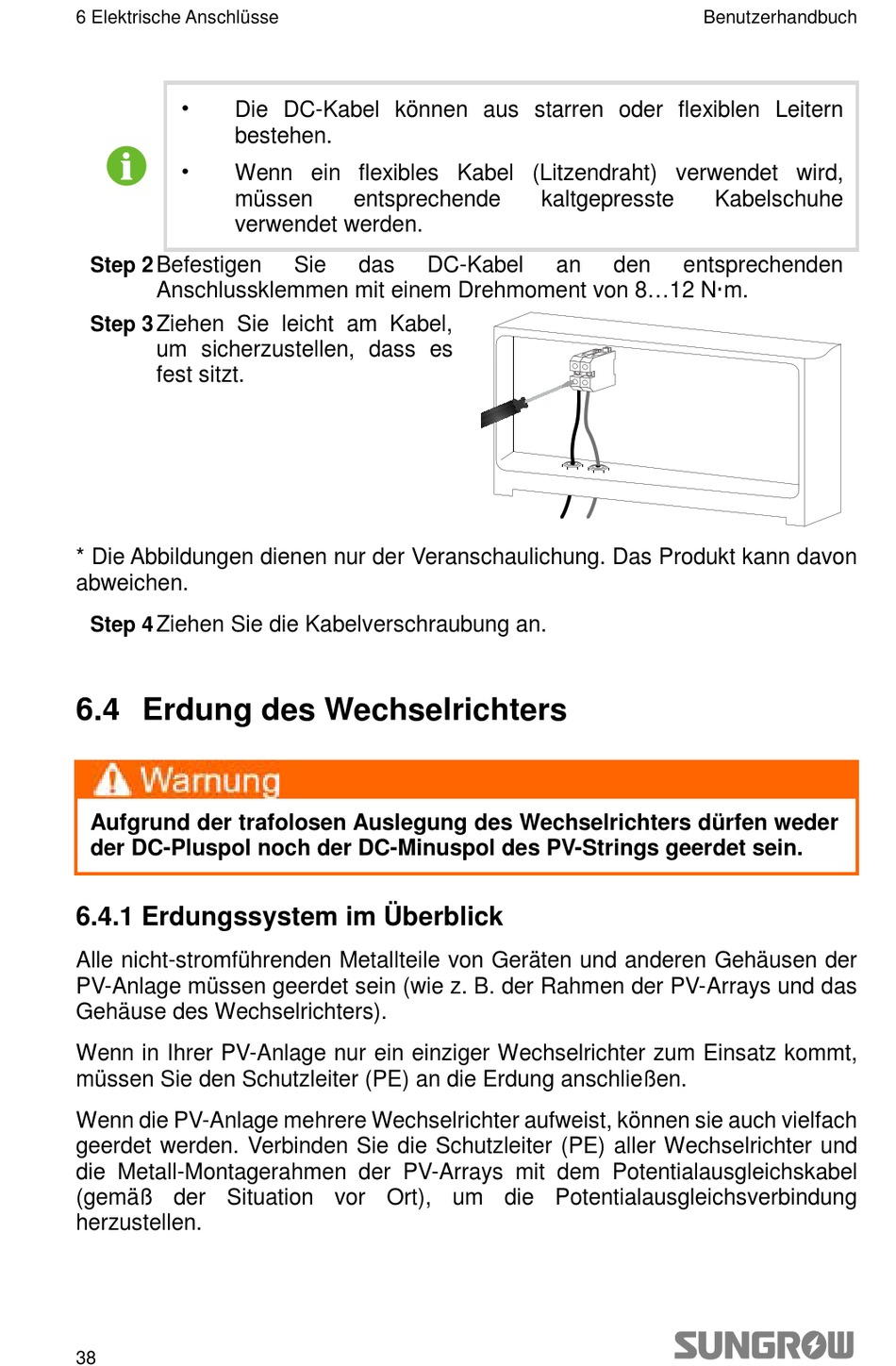

6 Elektrische Anschlüsse
•
Die DC-Kabel können aus starren oder flexiblen Leitern
bestehen.
•
Wenn ein flexibles Kabel (Litzendraht) verwendet wird,
müssen
verwendet werden.
Befestigen
Step 2
Anschlussklemmen mit einem Drehmoment von 8...12 Nm.
Ziehen Sie leicht am Kabel,
Step 3
um sicherzustellen, dass es
fest sitzt.
* Die Abbildungen dienen nur der Veranschaulichung. Das Produkt kann davon
abweichen.
Ziehen Sie die Kabelverschraubung an.
Step 4

6.4 Erdung des Wechselrichters

Aufgrund der trafolosen Auslegung des Wechselrichters dürfen weder
der DC-Pluspol noch der DC-Minuspol des PV-Strings geerdet sein.
6.4.1 Erdungssystem im Überblick
Alle nicht-stromführenden Metallteile von Geräten und anderen Gehäusen der
PV-Anlage müssen geerdet sein (wie z. B. der Rahmen der PV-Arrays und das
Gehäuse des Wechselrichters).
Wenn in Ihrer PV-Anlage nur ein einziger Wechselrichter zum Einsatz kommt,
müssen Sie den Schutzleiter (PE) an die Erdung anschließen.
Wenn die PV-Anlage mehrere Wechselrichter aufweist, können sie auch vielfach
geerdet werden. Verbinden Sie die Schutzleiter (PE) aller Wechselrichter und
die Metall-Montagerahmen der PV-Arrays mit dem Potentialausgleichskabel
(gemäß der Situation vor Ort), um die Potentialausgleichsverbindung
herzustellen.
38
entsprechende
Sie das DC-Kabel
Benutzerhandbuch
kaltgepresste
an den entsprechenden
Kabelschuhe
