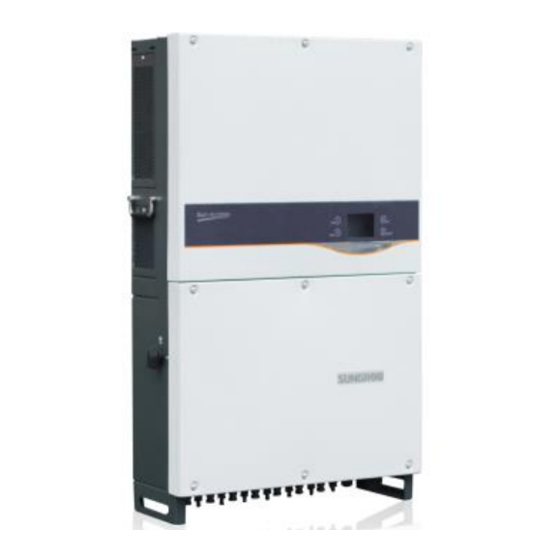

Sungrow SG60KTL Benutzerhandbuch

Pv-netzgekoppelter wechselrichter
Vorschau ausblenden Andere Handbücher für SG60KTL:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
SG60KTL
PV-Netzgekoppelter
Wechselrichter
SG60KTL-V182-UEN-Ver13-201710 Version: 1.3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sungrow SG60KTL

Inhaltszusammenfassung für Sungrow SG60KTL

  • Seite 1 Benutzerhandbuch SG60KTL PV-Netzgekoppelter Wechselrichter SG60KTL-V182-UEN-Ver13-201710 Version: 1.3...
  • Seite 3 Informationen zu diesem Benutzerhandbuch Dieses Handbuch bezieht sich auf den Strangwechselrichter SG60KTL (im Folgenden als Wechselrichter bezeichnet, sofern nicht anders angegeben). Der Wechselrichter ist netzgekoppelt, transformatorlos, robust und von hoher Umwandlungseffizienz. Wir hoffen, dass der Wechselrichter Sie zufriedenstellt, wenn Sie ihn mit Ihrem PV-Anlagensystem verwenden.
  • Seite 4 Der Inhalt des Handbuchs wird aufgrund der Produktentwicklung regelmäßig aktualisiert oder überarbeitet. Es ist wahrscheinlich, dass es bei der nachfolgenden Edition von Wechselrichtern Änderungen im Handbuch gibt. Das neueste Handbuch kann über den Besuch der Website unter www.sungrowpower.com erhalten werden. Erklärung der Symbole Wichtige Anweisungen in diesem Handbuch sind bei Installation, Betrieb und Wartung des Wechselrichters zu beachten.

  • Seite 5: Symbole Auf Dem Gehäuse Des Wechselrichters

    Symbole auf dem Gehäuse des Wechselrichters WARNUNG Trennen Sie den Wechselrichter vor jeglichen Wartungsarbeiten von allen externen Stromquellen! Berühren Sie spannungsführende Teile frühestens 10 Minuten nach dem Trennen von den 10 min Stromquellen! Heiße Oberfläche! Kann 60 °C übersteigen! Lebensgefahr durch Hochspannung! Das Produkt darf nur von qualifiziertem Personal geöffnet und gewartet werden! Überprüfen Sie vor der Wartung das...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Informationen zu diesem Benutzerhandbuch ....... I Sicherheitshinweise ............1 Produktbeschreibung ............7 Verwendungszweck ..................7 Produkteinführung ................... 9 2.2.1 Optik ......................... 9 2.2.2 Abmessungen ....................10 2.2.3 LCD -Display ....................... 10 2.2.4 DC-Schalter......................11 Technische Beschreibung ................11 2.3.1 Schaltplan ......................11 2.3.2 Funktionsbeschreibung .................
  • Seite 7 Elektrische Verbindung ............ 31 Beschreibung der Anschlussklemmen ..........31 AC-seitige Kabelverbindung ..............33 6.2.1 AC-Seite Anforderungen ................33 6.2.2 Netzanschluss ....................36 PV-Array-Verbindung................... 40 6.3.1 PV-Eingangskonfiguration ................40 6.3.2 PV-Eingangsverbindung ................42 Erdung des Wechselrichters ..............46 6.4.1 Überblick Erdungssystem ................46 6.4.2 Zweiter schützender Masseanschluss .............
  • Seite 8 Kontakt zum Sungrow Service ..............77 10 LCD-Display-Betrieb ............78 10.1 Beschreibung der Tastenfunktion ............78 10.2 Menübaum ....................... 79 10.3 Hauptbildschirm ..................... 80 10.4 Anpassung des Kontrasts ................81 10.5 Laufende Informationen prüfen .............. 82 10.6 Überprüfen von Verlaufsinformationen ..........83 10.6.1 Überprüfen von laufenden Aufzeichnungen ........
  • Seite 9 10.10.9 LVRT-Parameter ..................102 10.10.10 HVRT-Parameter ..................103 10.11 Einstellen von Schutzparametern ............103 10.11.1 Landeinstellung ..................104 10.11.2 Einstellen von Single-stage-Schutzparametern ......105 10.11.3 Einstellung von Multi-stage-Schutzparametern ......105 10.11.4 Schutz-Wiederherstellungseinstellung..........107 10.11.5 Bestätigung von Schutzparametern ..........107 10.12 Einstellung von Kommunikationsparametern........107 10.13 Einstellung von erweiterten Parametern ..........108 10.13.1 PVS-Erkennung von Einstellungen ............

  • Seite 11: Sicherheitshinweise

    1 Sicherheitshinweise Wechselrichter wurde streng nach internationalen Sicherheitsvorschriften konstruiert und getestet. Da dies ein Elektro- und Elektronikgerät ist, müssen bei Installation, Inbetriebnahme, Betrieb und Wartung die entsprechenden Sicherheitsvorschriften beachtet werden. Falsche Bedienung oder Betrieb können zu Schäden führen an: Dem Leben und Wohlergehen des Betreibers oder eines Dritten. ...
  • Seite 12 Das Gerät wird vor der Lieferung gründlich getestet und genauestens überprüft. Während des Versands können dennoch Schäden auftreten. Wenn die Verpackung oder der innere Inhalt sichtbare Schäden aufweist oder etwas fehlt, wenden Sie sich an Sungrow oder die Spedition. VORSICHT Es besteht Verletzungsgefahr durch unsachgemäßen Umgang mit dem Gerät!
  • Seite 13 Benutzerhandbuch 1 Sicherheitshinweise lokale Versorgungsnetzgesellschaft erfolgen. Lebensgefährliche Spannung besteht! PV-Generatoren erzeugen bei Sonneneinstrahlung elektrische Energie und können somit eine potenzielle Gefahr durch Stromschlag verursachen. Alle Kabel müssen fest, unbeschädigt, richtig isoliert und ausreichend dimensioniert sein. Während des Wechselrichterbetriebs GEFAHR DC-seitigen Anschluss des Wechselrichters nicht trennen, während die AC-Seite des Wechselrichters unter Last steht! Schalten Sie den Wechselrichter zuerst von dualen Stromquellen ab und vergewissern Sie sich, dass keine Spannung vorhanden ist.
  • Seite 14 Handbuch, um unnötige Personenschäden und Schäden am Gerät zu vermeiden. Andernfalls kann ein Lichtblitz, ein Feuer oder eine Explosion folgen, und Sungrow haftet nicht für die entstandenen Schäden. Die folgenden unsachgemäßen Vorgänge können Lichtbogenblitze, Brand und Explosionen im Gerät verursachen. Denken Sie daran, dass diese Unfälle nur von qualifiziertem Personal gehandhabt werden...
  • Seite 15  Der Wechselrichter enthält kein vom Eigentümer zu wartendes Teil. Bitte kontaktieren örtlich autorisiertes Personal, wenn Servicearbeiten erforderlich sind. HINWEIS Tauschen Sie die internen Komponenten des Wechselrichters nicht ohne Erlaubnis aus. Es können Schäden entstehen, die die Gewährleistung durch Sungrow ungültig machen können.
  • Seite 16 1 Sicherheitshinweise Benutzerhandbuch HINWEIS Es besteht die Gefahr einer Beschädigung des Wechselrichters durch elektrostatische Entladung! Die Leiterplatten enthalten elektrostatisch gefährdete Bauteile.  Tragen Sie beim Umgang mit den Platten ein Erdungsarmband.  Vermeiden Sie unnötige Berührung mit den Platten. Sonstiges HINWEIS Bestimmte Parametereinstellungen (Länderauswahl usw.) auf dem LCD-Display dürfen nur von Fachpersonal vorgenommen werden.

  • Seite 17: Produktbeschreibung

    2 Produktbeschreibung 2.1 Verwendungszweck Wechselrichter SG60KTL, 3-Phasen-Strangwechselrichter ohne Transformator, ist eine wichtige Einheit in der PV-Anlage. Wechselrichter wandelt PV-Modulen erzeugte Gleichstromleistung in netzkonformen Wechselstrom um und speist den Wechselstrom in das öffentliche Stromnetz ein. Die bestimmungsgemäße Verwendung des Wechselrichters ist in Fig. 2-1dargestellt.
  • Seite 18 Wenn die lokale Höhe über 3.000 m liegt, kann der Wechselrichter nicht auf das IT-Netz-System angewendet werden. Die folgende Abbildung zeigt die allgemeinen Netzkonfigurationen. TN-S TN-C TN-C-S Transformator Transformator Transformator SG60KTL SG60KTL SG60KTL Transformator Transformator SG60KTL SG60KTL Wenn Kapazität PV-Anlage Kapazität...

  • Seite 19: Produkteinführung

    Benutzerhandbuch 2 Produktbeschreibung 2.2 Produkteinführung 2.2.1 Optik Fig. 2-2 Optik * Bilder sind nur beispielhaft. Das Produkt in seiner Art ist maßgebend. Name Beschreibung Mensch-Computer-Schnittstelle zur Anzeige der LCD-Display laufenden Informationen und Parameterkonfiguration. Elektrischer Einschließlich DC-Klemme, AC-Klemme und Anschlussbereich RS485-Kommunikationsklemme ein. Die Griffe sind für den Transport, die Installation Griffe und die Demontage des Wechselrichters...

  • Seite 20: Abmessungen

    2 Produktbeschreibung Benutzerhandbuch 2.2.2 Abmessungen Fig. 2-3 Abmessungen des Wechselrichters (in mm) 2.2.3 LCD -Display Als Mensch-Computer-Interaktionsschnittstelle umfasst das LCD-Display zwei LED-Anzeigen und zwei Tasten, mit denen der Benutzer die Informationen zum Wechselrichterbetrieb prüfen und Wechselrichterparameter konfigurieren kann. BETRIEB FEHLER EINGABE Fig.

  • Seite 21: Dc-Schalter

    Benutzerhandbuch 2 Produktbeschreibung Zeigt den aktuellen Zustand des Wechselrichters, LCD-Bildschirm Betriebsinformationen, Verlaufsinformationen und Parameter usw. an. Tab. 2-2 Beschreibung der LED -Anzeigen LED-Zustand Beschreibung “BETRIEB”: EIN Der Wechselrichter ist im Betriebsmodus. “FEHLER”: AUS “BETRIEB”: AUS Ein Fehler ist aufgetreten oder Schutzfunktion ist aktiviert. “FEHLER”: EIN “BETRIEB”...

  • Seite 22: Funktionsbeschreibung

    Verteilerkasten Gleichstrom L1 L2 L3 N Stromstärken- erkennung DC-In Fig. 2-5 Schaltplan von SG60KTL 2.3.2 Funktionsbeschreibung  Umkehrfunktion Der Wechselrichter wandelt den Gleichstrom in einen netzkompatiblen Wechselstrom um und speist den Wechselstrom in ein Netz ein.  Datenspeicherung und Anzeige...

  • Seite 23: Verminderung Der Leistung

    Benutzerhandbuch 2 Produktbeschreibung Der Wechselrichter erlangt die Laufinformationen, Störschriebe usw. und zeigt sie auf dem integrierten LCD-Display an. Parameterkonfiguration  Der Wechselrichter bietet verschiedene Parameterkonfigurationen für den optimalen Betrieb.  Kommunikationsschnittstelle Der Standard-RS485-Port kann an ein Überwachungsgerät und PV-System angeschlossen werden ...

  • Seite 24: Leistungsverminderung Bei Übertemperatur

    2 Produktbeschreibung Benutzerhandbuch Leistungsgrenzwerteinstellung Die Ausgangsleistung des Wechselrichters kann über das LCD-Display oder der ferngesteuerten Netzeinspeisung der Netzgesellschaft eingestellt werden. Der entsprechende Betriebszustand wird auf dem LCD-Bildschirm angezeigt. Leistungsverminderung bei Übertemperatur Eine hohe Umgebungstemperatur, ein defekter Lüfter oder eine schlechte Belüftung führen zu einer Leistungsverminderung des Wechselrichters.
  • Seite 25 Benutzerhandbuch 2 Produktbeschreibung liegt, verringert der Wechselrichter die Ausgangsleistung. = Pn × (Vnetz/230 V) [Vmin…266 V] Arbeitsbereich Vnetz [V] Fig. 2-7 Leistungsverminderung bei Unterspannung im Netz (Pf=1)

  • Seite 26: Installationsablauf

    3 Installationsablauf Fig. 3-1 zeigt den Installationsablauf des Wechselrichters und Tab. 3-1 gibt die detaillierte Erklärung. Start Entpacken und Inspektion Benutzerhandbuch lesen Nein Sofort einrichten? Speicher Montageort auswählen Wechselrichter in Position bringen Wechselrichter einrichten Elektrische Verbindung Vor Inbetriebnahme prüfen Inbetriebnahme Fehlerbehebung Nein Erfolgreich?
  • Seite 27 Benutzerhandbuch 3 Installationsablauf Tab. 3-1 Beschreibung des Installationsverlaufs Schritt Beschreibung Referenz Entpacken und Inspektion Lesen Sie das Benutzerhandbuch, insbesondere den Abschnitt "Sicherheitshinweise" Lagern Sie den Wechselrichter, wenn er nicht sofort installiert werden soll Wählen Sie den optimalen Installationsort aus Bewegen Sie den Wechselrichter zum Installationsort Installieren Sie den Wechselrichter am ausgewählten Installationsort Elektrische Verbindung...

  • Seite 28: Entpacken Und Lagerung

    Überprüfen Sie die Vollständigkeit der Lieferinhalte gemäß der Packliste.  Überprüfen Sie den inneren Inhalt nach dem Auspacken auf Beschädigungen. Sollte ein Schaden festgestellt werden, wenden Sie sich bitte an Sungrow oder die Spedition. Entsorgen Sie die Originalverpackung nicht. Am besten lagern Sie den Wechselrichter in der Originalverpackung.

  • Seite 29: Beschreibung

    Benutzerhandbuch 4 Entpacken und Lagerung und die Seriennummer, die von Sungrow zur Verfügung gestellt und identifiziert wird. SG60KTL DC-Eingang 570 V min. MPP-Spannung 850 V max. MPP-Spannung 1000 V max. Eingangsspannung max. Eingangsstrom 120 A Isc PV 140 A AC-Ausgang Bemessene AC-Ausgangsleistung 60.000 W...

  • Seite 30: Lieferumfang

    AC-Kabelverschraubung an der Unterseite des Geräts vor der Verdrahtung. 4.4 Wechselrichter-Lagerung Lagern Sie den Wechselrichter ordnungsgemäß, wenn der Wechselrichter nicht sofort installiert werden soll. Sungrow übernimmt keine Haftung für die Korrosion des Geräts oder den Ausfall von internen Komponenten des Geräts,...
  • Seite 31  Die Verpackung sollte aufrecht stehen.  Wenn der Wechselrichter für ein halbes Jahr oder länger gelagert wird, muss der Installateur vor Ort oder der Kundendienst von Sungrow einen umfassenden Test durchführen, bevor der Wechselrichter an das PV-Stromnetz angeschlossen wird.

  • Seite 32: Mechanische Installation

    5 Mechanische Installation 5.1 Auswahl des Installationsorts Wählen Sie einen optimalen Installationsort für einen sicheren Betrieb, lange Lebensdauer und herausragende Leistung. Berücksichtigen Sie die Tragfähigkeit der Wand. Die Wand (Betonwand oder  Metallrahmen) sollte für das Gewicht des Wechselrichters über einen langen Zeitraum stark genug sein.
  • Seite 33 Benutzerhandbuch 5 Mechanische Installation  Installieren Sie den Wechselrichter auf Augenhöhe, um die Bedienung der Tasten zu erleichtern und die Anzeige zu lesen.  Installieren Sie den Wechselrichter nicht verkehrt herum oder mit einer Neigung. Vorwärts Rückwärts Verkehrt herum Mit der Schutzart IP65 kann der Wechselrichter ...

  • Seite 34: Wechselrichter Zum Installationsort Bewegen

    5 Mechanische Installation Benutzerhandbuch  Achten Sie bei der Installation mehrerer Wechselrichter auf genügend Platz für die Konvektion. Es wird empfohlen, die Wechselrichter zu staffeln. Kalte Luft Heiße Luft ≥ 600 mm ≥ 800 mm ≥ 800 mm ≥ 600 mm Installieren Sie den Wechselrichter nicht auf ...

  • Seite 35: Installation Des Wechselrichters

    Benutzerhandbuch 5 Mechanische Installation 5.3 Installation des Wechselrichters Der Wechselrichter wird mit Hilfe der Rückplatte aus der Verpackung an der Wand installiert. Wenn Sie die mitgelieferte Rückplatte nicht verwenden, können Sie Löcher gemäß den folgenden Spezifikationen bohren: 2-M4X7 3-26X11 Fig. 5-1 Abmessungen der Rückplatte (Angaben in mm) Die rostfreien Befestiger sind dafür geeignet, um die Rückplatte an Metallrahmen zu befestigen.

  • Seite 36: Installation Auf Metallrahmen

    5 Mechanische Installation Benutzerhandbuch 5.3.1 Installation auf Metallrahmen Entfernen Sie die Rückplatte und die Befestigungselemente aus der Step 1 Verpackung. Platzieren Sie die Rückplatte am gewählten Metallrahmen und stellen Step 2 Sie sie auf die richtige Position und Höhe ein. Markieren Sie die Position für die Bohrlöcher entsprechend der Step 3 Position der Rückplatte.

  • Seite 37: Installation Auf Betonwand

    Benutzerhandbuch 5 Mechanische Installation Heben Sie den Wechselrichter über die Rückplatte und schieben Sie Step 6 ihn nach unten, um sicherzustellen, dass sie perfekt aufeinander passen. Nachdem Sie den Wechselrichter auf die Rückplatte gesetzt haben, Step 7 befestigen Sie den Wechselrichter mit zwei M4 × 16-Schrauben an der Rückplatte (das Schraubenloch hat eine eigene Mutter).
  • Seite 38 5 Mechanische Installation Benutzerhandbuch GEFAHR Vergewissern Sie sich vor dem Bohren der Löcher, dass sich keine anderen elektronischen oder sanitären Anlagen in der Wand befinden. Positionen markieren Löcher bohren Befestigen Sie die Rückplatte mit den mitgelieferten Step 5 Erweiterungsschraubensätzen fest an der Wand. Das Anzugsdrehmoment der Befestigungsmutter beträgt 35 Nm.
  • Seite 39 Benutzerhandbuch 5 Mechanische Installation M12-geschraubter Hebering ist eine Standardkomponente. Diese ist nicht im Lieferumfang enthalten. Bitte kaufen Sie bei Bedarf vom Markt. Führen Sie ein Seil (mit ausreichender Tragfähigkeit) vor, das zuvor Step 8 durch die beiden Hubringe vorbereitet wurde, um den Wechselrichter anzuheben.
  • Seite 40 5 Mechanische Installation Benutzerhandbuch Montieren Sie die Kappe auf den Wechselrichter für eine bessere Step 11 wetterfeste Funktion. Kappe des Wechselrichters Wechselrichter aufhängen montieren...

  • Seite 41: Elektrische Verbindung

    6 Elektrische Verbindung Sobald der Wechselrichter am Installationsort gesichert ist, kann er an die PV-Anlage angeschlossen werden. Der gesamte elektrische Anschluss muss den örtlichen Vorschriften und den zugehörigen elektrischen Vorschriften (AS 4777.1 usw.) entsprechen. WARNUNG  Eine falsche Kabelverbindung kann zu ernsthaften Verletzungen oder dauerhaften Schäden am Gerät führen.
  • Seite 42 6 Elektrische Verbindung Benutzerhandbuch Vorderansicht Unteransicht Fig. 6-1 Kabelanschlussbereich *Bilder sind nur beispielhaft. Das Produkt in seiner Art ist maßgebend. Beschreibung Beschreibung DC-Schalter DC-Eingangssteckklemme DC-Überspannungschutzger Kommunikationskabelverschraubung ät (ÜSG) Kühllüfter AC-Kabelverschraubung AC-Crimpanschluss Zweite PE-Klemme Konfiguration Wasserdichtes Luftventil Leiterplatte...

  • Seite 43: Ac-Seitige Kabelverbindung

    Ein unabhängiger drei- oder vierpoliger Schutzschalter wird außerhalb der Ausgangsseite des Wechselrichters installiert, um sicherzustellen, dass der Wechselrichter sicher getrennt werden kann. Wechselrichter Empfohlener AC-Schutzschalter SG60KTL 120 A HINWEIS  Es ist nicht zulässig, dass mehrere Wechselrichter einen Schutzschalter verwenden.
  • Seite 44 Niederspannungsnetz angeschlossen Anforderungen: Wenn die Anzahl der Wechselrichter Wechselrichter Wechselrichter netzgekoppelten Wechselrichter 40 übersteigt, wenden Sie sich bitte an Sungrow. Szenario 2: Mehrere Wechselrichter sind parallel Niederspannungsseite MV-Transformators geschaltet. Die Hochspannungsseite ist mit dem mittleren Spannungsnetz verbunden. Anforderungen: Wenn die Anzahl der netzgekoppelten Wechselrichter 40 übersteigt, wenden Sie sich bitte an Sungrow.
  • Seite 45 überschreiten. Der maximale Nennwechselstrom aller angeschlossenen Wechselrichter muss berücksichtigt werden. Wenn die Anzahl der netzgekoppelten Wechselrichter 40 übersteigt, wenden Sie sich bitte an Sungrow.  Der Transformator muss vor Überlastung und Kurzschluss geschützt werden. Der Transformator ist ein wichtiger Teil des netzgekoppelten ...

  • Seite 46: Netzanschluss

    6 Elektrische Verbindung Benutzerhandbuch  Die länderspezifischen Standards und Richtlinien sollten jederzeit berücksichtigt werden. 6.2.2 Netzanschluss Der AC-Klemmenblock befindet sich an der Unterseite des Wechselrichters. AC-Anschluss ist der 3-Phasen-5-Draht-Netzanschluss (L1, L2, L3, N und PE). AC-Kabelanforderungen Wählen Sie AC-Kabel gemäß den folgenden Faktoren aus: Die Netzimpedanz entspricht den folgenden Spezifikationen, um einen ...
  • Seite 47 Benutzerhandbuch 6 Elektrische Verbindung Schließen Sie den AC-Schutzschalter erst an, wenn alle elektrischen Anschlüsse des Wechselrichters abgeschlossen sind. Trennen Sie den AC-Schutzschalter und stellen Sie sicher, dass er sich Step 1 nicht versehentlich wieder schließt. Lösen Sie die 6 Schrauben an der vorderen Step 2 Abdeckung des unteren Verteilerkastens.
  • Seite 48 6 Elektrische Verbindung Benutzerhandbuch Die folgende Tabelle gibt die empfohlene max. Länge der AC-Kabel an, basierend auf dem Querschnitt des AC-Kabels. Querschnitt des AC-Kabels (mm Max. Länge der AC-Kabel (m) 0-50 50-100 > 100 Wählen adaptiven Drahtdurchmesser Step 4 AC-Kabelverschraubung entsprechend tatsächlichen AC-Kabeldurchmesser aus.
  • Seite 49 Benutzerhandbuch 6 Elektrische Verbindung Wenn der Querschnitt des AC-Kabels sektoriell ist, legen Sie bitte den Scheitelpunkt (A) des Sektors darunter und befestigen Sie dann das Wechselstromkabel an den entsprechenden Klemmen. HINWEIS  Beachten Sie das Layout der AC-Klemme. Das Gerät funktioniert nicht ordnungsgemäß, wenn das Phasenkabel an den PE-Anschluss angeschlossen ist.

  • Seite 50: Pv-Array-Verbindung

    6 Elektrische Verbindung Benutzerhandbuch Kabelverschraubung im unteren Teil des Kastens mit feuerfestem Schaum. HINWEIS Verschließen Sie den Spalt zwischen dem Kabel und der Verschraubung mit feuerfestem Schaum oder anderen geeigneten Materialien, um das Eindringen von Fremdkörpern oder Feuchtigkeit zu verhindern und einen langfristigen normalen...
  • Seite 51 Benutzerhandbuch 6 Elektrische Verbindung  Stellen Sie sicher, dass der max. Kurzschlussstrom der DC-Seite im zulässigen Bereich liegt. Sonst könnte ein irreparabler Schaden entstehen. HINWEIS Um die DC-Eingangsleistung voll auszunutzen, sollte der PV-Strang eine homogene Struktur haben: einschließlich den gleichen Typ, die gleiche Anzahl an PV-Zellen, identische Neigung und identische Ausrichtung.

  • Seite 52: Pv-Eingangsverbindung

    6 Elektrische Verbindung Benutzerhandbuch Umgebungstemperatur - STC-Temperatur)] = 23 × 37,6 V × [1+ ( -0,32 %/° C) × (-25 ° C-25 ° C)] = 990 V < 1.000 V (erfüllt die Betriebsanforderung). Daher sollte der PV-Strang so ausgelegt sein, dass er auch bei niedrigsten Umgebungstemperaturen die Anforderungen an die Leerlaufspannung erfüllt.
  • Seite 53 Benutzerhandbuch 6 Elektrische Verbindung HINWEIS Der Strom jedes DC-Eingangs sollte weniger als 12 A betragen. Andernfalls kann die Sicherung durchbrennen. DC-Kabelverbindung Hochspannung im Wechselrichter! Stellen Sie sicher, dass alle am Wechselrichter angeschlossenen DC- und AC-Kabel vor dem elektrischen Anschluss spannungsfrei sind. Schließen Sie den AC-Schutzschalter erst an, nachdem die elektrische Verbindung hergestellt wurde.
  • Seite 54 6 Elektrische Verbindung Benutzerhandbuch an den Isolatorm. Weitere Informationen zu Montage und Anschluss finden Sie auf der Webseite des Geräteherstellers. Überprüfen Sie, ob die Polaritäten der PV-Stränge korrekt sind. Step 6 HINWEIS Der Wechselrichter funktioniert nicht ordnungsgemäß, wenn die DC-Polaritäten umgekehrt werden. Trennen Sie den DC-Schalter.
  • Seite 55 Benutzerhandbuch 6 Elektrische Verbindung Eingangsklemmen Unterseite Wechselrichters einstecken. • Für den gleichen MPPT ist die umgekehrte Verbindung eines einzelnen Strangs verboten. Andernfalls kann ein permanenter Ausfall des Systems oder des Wechselrichters erfolgen. Stecken Sie die positiven und negativen DC-Steckverbinder in die Step 9 Eingangsklemmen an der Unterseite des Wechselrichters, bis ein hörbares Geräusch zu hören ist.

  • Seite 56: Erdung Des Wechselrichters

    6 Elektrische Verbindung Benutzerhandbuch Verbinden Sie andere PV-Stränge nach den oben genannten Step 10 Verfahren. Verschließen nicht verwendeten DC-Klemmen Step 11 wasserdichten Steckern. 6.4 Erdung des Wechselrichters WARNUNG Aufgrund des transformatorlosen Designs des Wechselrichters kann weder der positive DC-Pol noch der negative DC-Pol des PV-Strangs geerdet werden.

  • Seite 57: Zweiter Schützender Masseanschluss

    Benutzerhandbuch 6 Elektrische Verbindung Wechselrichter 1 Wechselrichter 2 Wechselrichter n PV-Arrays 1 PV-Arrays 2 PV-Arrays n Befestigungsrahmen der PV-Arrays Äquipotentielles Kabel Erdung des PV-Stromsystems L2 L3N AC-Schutzschalter Wechselrichter AC-Erdungselektrode Erdung des AC-Bereichs des Wechselrichters Fig. 6-2 Erdung des Wechselrichters 6.4.2 Zweiter schützender Masseanschluss Position der zweiten PE-Klemmen Auf einer Seite des Wechselrichters befindet sich eine zweite PE-Klemme, die geerdet sein muss.
  • Seite 58 WARNUNG Der Masseanschluss dieser zweiten PE-Klemme kann den Anschluss der PE-Klemme der AC-Kabel nicht ersetzen. Stellen Sie sicher, dass die beiden PE-Klemmen alle zuverlässig geerdet sind. Sungrow haftet nicht für mögliche Folgen, die sich aus der Unkenntnis dieser Warnung ergeben.

  • Seite 59: Kommunikationsverbindung

    Benutzerhandbuch 6 Elektrische Verbindung 6.5 Kommunikationsverbindung 6.5.1 Kommunikationsübersicht An der Unterseite des Wechselrichters befinden sich zwei wasserdichte Kommunikationsklemmen. RS485-A-/-B-Klemmen RS485-Schnittstelle befinden sich Konfigurationsplatine Verteilerkastens. Ein 120-Ω -Abschlusswiderstand kann über den DIP-Schalter zwischen dem Kommunikationskabel A und B angeschlossen werden. Konfiguration der Leiterplatte 120-Ω- Abschlusswider- Ethernet 2...

  • Seite 60: Rs485-Kommunikationssystem

    Benutzerhandbuch Ein Konverter wie der RS485-232-Konverter oder Logger 3000 wird benötigt, um das Signal zwischen dem Wechselrichter und PC umzuwandeln. Die Netzwerkschnittstelle ist eine optionale Funktion. Wenden Sie sich bei Bedarf an Sungrow. 6.5.2 RS485-Kommunikationssystem Für Einzel-Wechselrichter einem Wechselrichter kann RS485-Kabel Kommunikationsverbindung gewährleisten.
  • Seite 61 Benutzerhandbuch 6 Elektrische Verbindung über ein RS485-Kommunikationskabel in einer Verkettung miteinander verbunden werden. Der erste und der letzte Wechselrichter in der Kette müssen mit einem Widerstand von 120 Ω abgeschlossen sein. Die Abschirmschicht des RS485-Kabels sollte einpolig geerdet sein.  Die Länge des RS485-Kommunikationskabels sollte weniger als 1.200 m betragen.
  • Seite 62 6 Elektrische Verbindung Benutzerhandbuch Kommunikationsverbindung (RS485-Bus-Verbindung oder Abschlusswiderstand Wechselrichter RS485-RJ45-Verbindung) RS485-Bu RJ45 n ≤ 15 n > 15 Nur Ausgang Ausgang Nein Wechselrichter Eingang Eingang und Ausgang Ausgang Nein Wechselrichter 2 ~ n-1 Eingang Eingang und Ausgang Nein Ausgang Wechselrichter...

  • Seite 63: Rs485-Kommunikationsverbindung

    Benutzerhandbuch 6 Elektrische Verbindung 6.5.3 RS485-Kommunikationsverbindung RS485A/B-Busverbindung Führen Netzwerkkabel durch Step 1 Kommunikationskabelverschraubung zur Konfigurationsplatine. Isolieren Sie die Isolationsschicht des Kommunikationskabels ab. Step 2 Verbinden Sie die A, B und GND des RS485-Kommunikationskabels mit den entsprechenden Anschlüssen gemäß den Markierungen auf der Konfigurationsplatine.

  • Seite 64: Rj45-Rs485-Kommunikationsverbindung

    Sie bitte die Kommunikationsparameter vom LCD-Display aus ein. Weitere Informationen finden Sie unter 10.12 Einstellung von Kommunikationsparametern. Der Logger 3000 und der RS485-232 Konverter sind optionale Teile und können bei Sungrow bestellt werden. RJ45-RS485-Kommunikationsverbindung Führen Netzwerkkabel durch Step 1 Kommunikationskabelverschraubung zur Konfigurationsplatine.
  • Seite 65 Wenn mehr als ein Wechselrichter an den PC oder Logger angeschlossen ist, stellen Sie bitte die Kommunikationsparameter vom LCD-Display aus ein. Weitere Informationen finden Sie unter 10.12 Einstellung von Kommunikationsparametern. Der Logger 3000 und der RS485-232 Konverter sind optionale Teile und können bei Sungrow bestellt werden.

  • Seite 66: Inbetriebnahme

    7 Inbetriebnahme Die Inbetriebnahme ist ein wichtiger Bestandteil einer PV-Anlage. Hierbei kann das System vor Bränden, Beschädigungen und Stromschlägen geschützt werden. 7.1 Inspektion vor der Inbetriebnahme Bevor Sie den Wechselrichter starten, sollten Sie die folgenden Punkte überprüfen. Der Wechselrichter ist für Betrieb, Wartung und Service zugänglich. Überprüfen Sie erneut, ob der Wechselrichter fest an der Wand installiert ist.
  • Seite 67 Gleichstrom. PV-Generatoren initialisieren versorgen Wechselrichter mit Gleichstrom. Die LCD-Anzeige wird aktiviert, wenn die DC-Spannung die Startspannung des Wechselrichters überschreitet. Wenn ein Defekt auf dem Display auftritt, wenden Sie sich an Sungrow. drücken, Ländercode Step 4  auszuwählen. Bestätigen Einstellungen durch Drücken...
  • Seite 68 7 Inbetriebnahme Benutzerhandbuch VORSICHT Wenn die Länderkennung während der Inbetriebnahme nicht korrekt eingestellt wurde, setzen Sie die Schutzparameter wie in “10.11 Einstellen von Schutzparametern” beschrieben zurück. Andernfalls kann es zu Fehlern kommen.
  • Seite 69 Benutzerhandbuch 7 Inbetriebnahme Wenn Ländercode Step 6 festgelegt ist, wird eine Seite mit Grid codes Netz-Codes, wie rechts zu sehen, GR_L angezeigt. Drücken Sie , um den GR_IS Netz-Code auszuwählen anschließend EINGABE, bestätigen. Wenn der Ländercode auf DE eingestellt ist, wird eine Seite mit Netz-Codes, wie rechts zu sehen, angezeigt,...
  • Seite 70 7 Inbetriebnahme Benutzerhandbuch Wenn das ausgewählte Land nicht Step 7 eines der oben genannten 6 Länder ist, gehen Sie direkt in den nächsten Schritt über. Nach Auswahl des Netz-Codes wird Step 8 ein Auswahlbildschirm für eine "Pro-Stage"-Typ angezeigt und das entsprechende Untermenü...
  • Seite 71 Benutzerhandbuch 7 Inbetriebnahme "Fehler" wird auf dem Display angezeigt. Drücken Sie , um die aktuellen Informationen zum Fehler anzusehen. Beheben Sie den vorhandenen Fehler und wiederholen Sie die Inbetriebnahme.

  • Seite 72: Wechselrichter Trennen, Zerlegen Und Entsorgen

    8 Wechselrichter trennen, zerlegen und entsorgen 8.1 Wechselrichter trennen Wartungsarbeiten oder Servicearbeiten muss Wechselrichter ausgeschaltet sein. Im Normalbetrieb ist ein Ausschalten nicht notwendig. Gehen Sie folgendermaßen vor, um den Wechselrichter von DC- und AC-Stromquellen zu trennen Trennen Sie den externen AC-Schutzschalter und verhindern Sie, dass Step 1 er versehentlich wieder angeschlossen wird.

  • Seite 73: Wechselrichter Zerlegen

    Benutzerhandbuch 8 Wechselrichter trennen, zerlegen und entsorgen 8.2 Wechselrichter zerlegen Siehe Kapitel 5 und Kapitel 6, um den Wechselrichter in Reserveschritten zu demontieren. HINWEIS Wenn der Wechselrichter in Zukunft erneut installiert wird, lesen Sie bitte “4.4 Wechselrichter-Lagerung” für eine ordnungsgemäße Aufbewahrung.

  • Seite 74: Fehlerbehebung Und Wartung

    Führen Sie die Fehlersuche anhand des Die "Fehler" -Anzeige ist EIN Fehlertyps auf dem LCD-Bildschirm durch. Wenn der Fehler nicht behoben werden kann, wenden Sie sich bitte an Sungrow. Ein Warnfehler tritt am Wechselrichter auf. Führen Sie die Fehlersuche anhand des Die Anzeige "BETRIEB" blinkt Fehlertyps auf dem LCD-Bildschirm durch.
  • Seite 75 Anforderungen des jeweiligen Lösung. Landes. Wenn die Netzspannung innerhalb des zulässigen Bereichs liegt, wenden Sie sich an Sungrow. Dies ist ein kurzfristiger Fehler aufgrund des Netzzustands. Warten Sie Die Netzüberspannung einen Moment auf die überschreitet den zulässigen...
  • Seite 76 Moment auf die Die Netzspannung ist zu niedrig. Wiederherstellung des Wechselrichters. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an Sungrow. Der Wechselrichter wird wieder eingeschaltet, wenn Der AC-Ausgangsstrom der Ausgangsstrom unter überschreitet die Schutzgrenze des den Schutzwert fällt.
  • Seite 77 Inselbildung Überprüfen Sie, ob das Netz in Betrieb ist. Wenn alle Bedingungen in Ordnung sind und dieser Fehler weiterhin auftritt, wenden Sie sich an Sungrow. Warten Sie auf die Wiederherstellung des Die DC-Komponente des Wechselrichters. Wechselstroms überschreitet die Wenn der Fehler weiterhin Wechselrichtergrenze.
  • Seite 78 Netzspannung überschreitet den Wechselrichters. zulässigen Bereich für mehr als 10 Wenn der Fehler wiederholt Minuten. auftritt, wenden Sie sich an Sungrow. Überprüfen Sie das Modell der AC-Kabel. Warten Sie auf die Die Netzimpedanz überschreitet Wiederherstellung des das Limit des Wechselrichters Wechselrichters.
  • Seite 79 Abweichung Neutralpunktabweichung innerhalb des zulässigen wurde erkannt. Bereichs liegt. Wenn der Fehler wiederholt auftritt, wenden Sie sich an Sungrow. Der Wechselrichter nimmt den normalen Betrieb wieder auf, wenn die Abweichung Momentane Unsymmetrie des innerhalb des zulässigen spannungsneutralen Punktes Bereichs liegt.
  • Seite 80 Beschreibung Fehlerbehebung Warten Sie auf die Wiederherstellung des Wechselrichters. Relaisfehler Wenn der Fehler weiterhin auftritt, wenden Sie sich an Sungrow. Warten Sie auf die Wiederherstellung des Wechselrichter Wechselrichters. Isolationswiderstand Fehler Wenn der Fehler weiterhin (ISO-Fe.) auftritt, wenden Sie sich an Sungrow.
  • Seite 81 Wechselrichter, trennen Sie Lüfterausfall die Stromversorgung und entfernen Sie den defekten Lüfter AC-seitiger ÜSP-Fehler Ersetzen Sie ggf. ÜSP; Kontaktieren Sie Sungrow. DC-seitiger ÜSP-Fehler Stoppen Sie den Wechselrichter, trennen Sie Sicherung ist durchgebrannt die Stromversorgung und ersetzen Sie die Sicherung. Kontaktieren Sie Sungrow.
  • Seite 82 Überprüfen Sie den PV-Eingang auf Unterbrechungen oder lose Warnung vor anormaler Stellen. PV-Leistung Wenn der Warnfehler weiterhin besteht, wenden Sie sich bitte an Sungrow Warten Sie auf die Wiederherstellung des Wechselrichters. AFD-Block Wenn der Fehler wiederholt auftritt, wenden Sie sich an Sungrow.

  • Seite 83: Wartung

    Wenn die Warnung weiterhin auftritt, wenden Sie sich an Sungrow. Geräteinterne Hardwarefehler können andere unvorhersehbare Fehler verursachen. Wenden Sie sich daher an das Sungrow Customer Service Center wenn, nachdem der Hardwarefehler behoben wurde, weitere Fehler wiederholt auftreten. 9.2 Wartung 9.2.1 Regelmäßige Wartung...

  • Seite 84: Wartungsanleitung

    Alle sechs Ersetzen Sie die Sicherung (siehe folgenden Monate ÜSP Abschnitt) und DC-ÜSP (kontaktieren Sie Sungrow), wenn nötig. 9.2.2 Wartungsanleitung Lüfterwartung Lüfter im Inneren des Wechselrichters werden verwendet, um den Wechselrichter während des Betriebs zu kühlen. Wenn die Lüfter nicht normal arbeiten, wird der Wechselrichter möglicherweise nicht gekühlt und der...
  • Seite 85 Benutzerhandbuch 9 Fehlerbehebung und Wartung Lösen Sie die Schrauben wie im Step 7 rechten Bild gezeigt. Lösen Sie die Metallplatte leicht. Step 8 Drücken Sie auf die Verrippung Step 9 Verriegelungshaken ziehen Sie das Kabel nach außen. Entfernen Sie die Lüfter aus Step 10 dem Wechselrichter.
  • Seite 86 9 Fehlerbehebung und Wartung Benutzerhandbuch Reinigen Sie den Ventilator mit einer weichen Bürste oder einem Step 11 Staubsauger oder ersetzen Sie die defekten Lüfter. Setzen Sie die Lüfter wieder in den Wechselrichter ein und starten Sie Step 12 den Wechselrichter neu. Ersetzen der Sicherung Gehen Sie wie folgt vor, um die durch Überspannung durchgebrannte Sicherung zu ersetzen:...

  • Seite 87: Kontakt Zum Sungrow Service

    Benutzerhandbuch 9 Fehlerbehebung und Wartung 9.3 Kontakt zum Sungrow Service Sollten Sie Probleme beim Betrieb des Wechselrichters haben, kontaktieren Sie uns bitte: Service-Hotline: +86 551 65327817 E-Mail: service@sungrow.cn (After-Sales) support@sungrowpower.com (Technischer Support) Wir benötigen die folgenden Informationen, um Ihnen die bestmögliche Unterstützung zu bieten:...

  • Seite 88: Lcd-Display-Betrieb

    10 LCD-Display-Betrieb 10.1 Beschreibung der Tastenfunktion Der Wechselrichter bietet zwei Schaltflächen, mit denen der Benutzer die laufenden Informationen nachschlagen und Parameter konfigurieren kann. Die zwei Tasten haben mehrere Funktionen. Bitte beziehen Sie sich auf Tab. 10-1 vor jedem Vorgang am Wechselrichter. Tab.

  • Seite 89: Menübaum

    Benutzerhandbuch 10 LCD-Display-Betrieb 10.2 Menübaum Fig. 10-1 Menübaum...

  • Seite 90: Hauptbildschirm

    10 LCD-Display-Betrieb Benutzerhandbuch 10.3 Hauptbildschirm Sobald die Inbetriebnahme des Wechselrichters abgeschlossen ist, wechselt das LCD-Display in den Hauptbildschirm wie in Fig. 10-2 gezeigt. Geräteadresse P(%) Leistungskurve 8 11 14 Symbol und Wirkleistung- slimit Fig. 10-2 Hauptbildschirm Tab. 10-2 Beschreibung des Hauptbildschirms Zustand Beschreibung Nach dem Einschalten erkennt der Wechselrichter den...

  • Seite 91: Anpassung Des Kontrasts

    Benutzerhandbuch 10 LCD-Display-Betrieb Wenn ein Fehler auftritt, stoppt der Wechselrichter automatisch den Betrieb, trennt das AC-Relais und zeigt die Fehlerinformationen auf dem LCD-Display mit der Anzeige "FEHLER" an. Fehler Sobald der Fehler in der Wiederherstellungszeit behoben wurde (vom Benutzer festgelegt, siehe 10.10.1 Hauptbildschirm von Run-param), fährt der Wechselrichter automatisch mit dem Betrieb fort.

  • Seite 92: Laufende Informationen Prüfen

    10 LCD-Display-Betrieb Benutzerhandbuch Drücken Sie , um den Einstellwert zu erhöhen und drücken Sie , um Step 2   den Wert zu verringern. Drücken Sie , um die Kontrasteinstellung zu bestätigen. Step 3 EINGABE Kontrast-Einstellbereich: 0…100% Empfohlener Wert: 50 % oder 60 %. 10.5 Laufende Informationen prüfen Hauptbildschirm zeigt...

  • Seite 93: Überprüfen Von Verlaufsinformationen

    Benutzerhandbuch 10 LCD-Display-Betrieb Vac[V]: Phasenspannung. Iac[A]: Phasenstrom. Pac[W]: AC-Ausgang jeder Phase. F[Hz]: Frequenz an jeder Phase. - reduzieren: Gesamte -Emissionsreduktion durch den -reduce Wechselrichter. E-month 10kWh E-Monat: Die in diesem Monat erzeugte h-Total Energie. T-today 63min h-Total: Gesamte Betriebsstunden des Temp 25.0°C Wechselrichters.

  • Seite 94: Überprüfen Von Fehlerprotokollen

    10 LCD-Display-Betrieb Benutzerhandbuch Scrollen Sie im “Run-record”-Interface durch die Seiten durch Drücken von , und drücken Sie , um das Datum, das Sie einsehen möchten, auszuwählen. Bestätigen Sie mit EINGABE. Run- r ecor d T4 2015/ 01/ 21 P001/ 030 1 2015/ 01/ 21 18: 50 Das LCD-Display zeigt die laufenden...

  • Seite 95: Überprüfen Von Aufzeichnungen Zu Energiedaten

    Benutzerhandbuch 10 LCD-Display-Betrieb Scrollen Sie in der "Evt-record" -Schnittstelle vorwärts durch Drücken von und drücken Sie ,  um rückwärts zu scrollen. Der Wechselrichter kann maximal 100 aktuelle Störschriebe speichern. 10.6.4 Überprüfen von Aufzeichnungen zu Energiedaten Hauptbildschirm (EINGABE drücken)→ Menü (...

  • Seite 96: Starten/Stoppen

    10 LCD-Display-Betrieb Benutzerhandbuch Monatliches Energie-Histogramm: zeigt die Leistungsabgabe für jeden Monat in einem Jahr an. Drücken Sie oder , um die  monatliche Energie der letzten 15 Jahre zu sehen. Jährliches Energie-Histogramm: zeigt die Leistungsausgabe für jedes Jahr an. Drücken oder , um die jährliche Energie der ...

  • Seite 97: Einstellung Der Systemparameter

    Benutzerhandbuch 10 LCD-Display-Betrieb Drücken Sie EINGABE, um zum Menübildschirm zu gelangen. Step 1 Drücken Sie , um den Cursor auf "Set-param" zu bewegen und Step 2  bestätigen Sie mit EINGABE Ein Passwortbestätigungsbildschirm wird Step 3 angezeigt. Drücken Sie , um den ...

  • Seite 98: Zeiteinstellung

    Kanal) durchgeführt werden. Einzelheiten finden Sie Beschreibung Zeitkalibrierung Kommunikationsprotokoll des Wechselrichters. Bitte kontaktieren Sie Sungrow, wenn nach der Kalibrierung noch Zeitabweichungen auftreten. 10.9.3 Anpassung der Gesamtenergieabweichung Wenn der akkumulierte Wert "E-total" im Wechselrichter sich von dem Wert im externen Messgerät unterscheidet, sollten Sie die Energie über die Einstellung...

  • Seite 99: Standard Laden

    Benutzerhandbuch 10 LCD-Display-Betrieb Hauptbildschirm (EINGABE drücken)→ Menü ( 3x drücken)→ Set-param (EINGABE drücken)→ Passwort eingeben (EINGABE drücken)→ Sys-param (ENTER drücken, 2x drücken)→ Energy-adj (ENTER drücken)  Drücken Sie , um den Cursor zu bewegen und , um den Wert zu ändern. Drücken Sie Energy-adj EINGABE, um die Einstellung zu bestätigen.

  • Seite 100: Ausführen Von Parametereinstellungen

    überprüfen. Die Standardwerte der erweiterten laufenden Parameter wurden gemäß den Netzcodes der entsprechenden Länder voreingestellt. Um den laufenden Schutzparameter einzustellen, wenden Sie sich bitte an Sungrow, um ein erweitertes Passwort zu erhalten. Tab. 10-4 Beschreibung der laufenden Parameter Voreinstellun Parameter...
  • Seite 101 Benutzerhandbuch 10 LCD-Display-Betrieb Voreinstellun Parameter Beschreibung Bereich Stellen Sie die Wirkleistungs- änderungsrate ein. Wenn [EIN] [AUS]/[EIN] Ratenlimit eingestellt ist, [AUS] kann der Benutzer die Erhöhungs- und Abnahmerate einstellen. Wenn das Ratenlimit auf EIN Leistung gesetzt ist, stellen 100 %/min erhöhen Sie die aktive 100 %/min Stromanstiegsrate...
  • Seite 102 10 LCD-Display-Betrieb Benutzerhandbuch Voreinstellun Parameter Beschreibung Bereich Gibt an, ob die Blindleistungseinst [Pt]/[Qt]/ Q-Var-Einstellun -ellung [EIN] [Off] / [Q(P)] g speichern gespeichert / [Q(U)] werden soll Einstellen der Q-Var Schalter Blindleistungsregel [AUS] [AUS]/[EIN] -ungsfunktion -1.000~ Ausgangsleistungs -0.800/ -faktor des +1.000 +0.800~ Wechselrichters +1.000...
  • Seite 103 Benutzerhandbuch 10 LCD-Display-Betrieb Voreinstellun Parameter Beschreibung Bereich Stellen Sie die ISO-Schutzfunktion auf EIN oder AUS. Wenn er eingeschaltet ist, wird der Wechselrichter nicht an das [EIN] [AUS]/[EIN] Stromnetz param angeschlossen, wenn der Widerstand gegen Erde den eingestellten Wert unterschreitet. Stellen Sie den 20 ~ ISO pro Wert Widerstand gegen...

  • Seite 104: Beschreibung

    10 LCD-Display-Betrieb Benutzerhandbuch Voreinstellun Parameter Beschreibung Bereich Stellen Sie den HVRT auf AUS oder EIN. Wenn er eingeschaltet ist, kann der Wechselrichter für einen bestimmten Zeitraum eine HVRT param [AUS] [AUS]/[EIN] Netzverbindung aufrechterhalten, wenn ein Netzfehler auftritt, und Blindleistung für die Netzwiederherstell -ung liefern.
  • Seite 105 Benutzerhandbuch 10 LCD-Display-Betrieb Tab. 10-5 Erklärung zum Blindleistungsregelschalter Regulierungsmodus Erklärung Die Blindleistung kann über den Parameter geregelt werden PF (Leistungsfaktor). Die Blindleistung kann über den Parameter Q-Var limits (in %) geregelt werden. Der PF ist begrenzt auf +1.000. “Q-Var limits” ist begrenzt auf 0,0 %.
  • Seite 106 10 LCD-Display-Betrieb Benutzerhandbuch Tab. 10-6 Erklärung zu "Q (P)"-Modus-Parameter Parameter Erklärung Voreinstellung Bereich Obere Leistungsfaktor von Punkt P1 in 0.9~1 PF-Kap der Q (P) -Modus-Kurve Niedrigere Ausgangsleistung von Punkt P1 0%~50% Leistung* in der Q (P) -Modus-Kurve (in %) Unterer Leistungsfaktor von Punkt P2 in 0.9~1 PF-lnd...

  • Seite 107: Blindleistungseinstellung Für Italien

    Benutzerhandbuch 10 LCD-Display-Betrieb Tab. 10-7 Erklärung zu "Q (U)"-Modus-Parameter Parameter Erklärung Voreinstellung Bereich Induktiver Q / Sn-Wert von Unterer Punkt P4 in der Q 0%~50% Q/Sn Ind (U)-Modus-Kurve Kapazitiver Q / Sn-Wert von Obere Q/Sn Punkt P1 in der Q 0%~50% (U)-Modus-Kurve Netzspannungsgrenze(in %)
  • Seite 108 10 LCD-Display-Betrieb Benutzerhandbuch Die Unterschiede belaufen sich auf "Run-param" wie unten gezeigt. Italien "Q (P)"-Modus Leistungsfaktor ändert sich Ausgangsleistung des Wechselrichters. Wählen Sie den Modus Q (P) und drücken Sie , um in das Untermenü "Run-para-Q (P)" zu gelangen. Drücken Sie , um den Cursor zu bewegen; Drücken Sie , um in den Bearbeitungsmodus zu gelangen, hier wird der ausgewählte Parameter schattiert.
  • Seite 109 Benutzerhandbuch 10 LCD-Display-Betrieb Verlassen Sie den Q (P)-Regelungsmodus, Uout** wenn die 100% 90~100% Netzspannung unter Uout liegt *PA < PB≤ PC ** Uin＞Uout Voreingestellte Kurve Abweichung Kein Regulierung cos = ± 0,98 Abhängend von der Kapazität des Wechselrichters. Fig. 10-5 Blindleistungsregelungskurve im "IT" Q (P)-Modus Italien "Q (U)"-Modus Das Blindleistungsverhältnis ändert sich mit der Netzspannung.
  • Seite 110 10 LCD-Display-Betrieb Benutzerhandbuch Tab. 10-9 Erklärung zum Italien "Q (U)"-Modus-Parameter Parameter Erklärung Voreinstellung Bereich Schritt Netzspannung V2i* am Punkt D 90~110% (in %) Netzspannung V1i* am Punkt C 90~110% (in %) Netzspannung V2s* am Punkt A 108% 90~110% (in %) Netzspannung V1s* am Punkt B...

  • Seite 111: P/Q-Satz Speichern

    Benutzerhandbuch 10 LCD-Display-Betrieb Induktiv Induktiv Kapazitiv Kapazitiv A: Voreinstellung Fig. 10-6 Referenz-Blindleistungsregelkurve im "IT" Q (U) -Modus 10.10.5 P/Q-Satz speichern Drücken Sie im "Save P/Q-set" -Bildschirm , um den Pfeil zu einem Element zu bewegen. Drücken Sie , um den Cursor zu bewegen und ...

  • Seite 112: Parameter Zur Leistungsverminderung

    10 LCD-Display-Betrieb Benutzerhandbuch 10.10.7 Parameter zur Leistungsverminderung Hauptbildschirm (EINGABE drücken) → Menü ( 3x drücken)→ Set-param (EINGABE drücken)→ Passwort eingeben (EINGABE drücken, drücken)→  Run-param (EINGABE drücken, 2x drücken)→ Derating param (EINGABE  drücken) 10.10.8 ISO -Parameter Hauptbildschirm (EINGABE drücken) → Menü (...

  • Seite 113: Hvrt-Parameter

    Drücken Sie , um den Cursor zu bewegen und drücken Sie , um das Passwort einzugeben. Der Benutzer kann nur den Parameter in dieser Schnittstelle überprüfen. Die Standardwerte der Schutzparameter wurden gemäß den Netzcodes der entsprechenden Länder voreingestellt. Um den Schutzparameter einzustellen, wenden Sie sich bitte an Sungrow, um ein erweitertes Passwort zu erhalten.

  • Seite 114: Landeinstellung

    10 LCD-Display-Betrieb Benutzerhandbuch 10.11.1 Landeinstellung Einstellung Schutzparameter erleichtern, bietet der Wechselrichter in bestimmten Ländern eingebaute Schutzparameter. Drücken Sie , um die Länder auszuwählen und EINGABE zum Bestätigen. Wenn das ausgewählte Land nicht in der Liste enthalten ist, wählen Sie bitte Andere und geben Sie dann die Schutzparameter manuell ein.

  • Seite 115: Einstellen Von Single-Stage-Schutzparametern

    Benutzerhandbuch 10 LCD-Display-Betrieb Wenn das ausgewählte Land TH, TK, DE, GR, ZAF oder Andere ist, erscheint der dafür spezifische Netzcode auf dem LCD-Display wie unten gezeigt. Drücken Sie , um den Netzcode auszuwählen und drücken Sie EINGABE, um zu bestätigen. Grid codes Gird sodes RPPs...
  • Seite 116 10 LCD-Display-Betrieb Benutzerhandbuch folgenden Schnittstellen erscheinen, wenn Multi-stage ausgewählt ist. Drücken einen , Parameter auszuwählen, Drücken Sie , um den Cursor zu bewegen und Drücken Sie , um den entsprechenden Wert einzustellen. Bestätigen Sie die Einstellungen durch Drücken von EINGABE. Tab.

  • Seite 117: Schutz-Wiederherstellungseinstellung

    Benutzerhandbuch 10 LCD-Display-Betrieb 10.11.4 Schutz-Wiederherstellungseinstellung Nach dem Einstellen der Schutzparameter geht der Wechselrichter in die Schutzwiederherstellungsschnittstelle über. Tab. 10-12 Beschreibung der Schutzwiederherstellungsparameter Parameter Erklärung Vmax-recover Max. Schutzwiederherstellung Spannung Vmin-recover Min. Schutzwiederherstellung Spannung Fmax-recover Max. Schutzwiederherstellung Frequenz Fmin-recover Min. Schutzwiederherstellung Frequenz 10.11.5 Bestätigung von Schutzparametern Die Bestätigungsschnittstelle für Einstellungen erscheint, sobald die Schutzparameter...

  • Seite 118: Einstellung Von Erweiterten Parametern

    Der Benutzer kann nur den Parameter in dieser Schnittstelle überprüfen. Die Standardwerte der erweiterten Parameter wurden gemäß den Netzcodes der entsprechenden Länder voreingestellt. Um die erweiterten Parameter einzustellen, wenden Sie sich bitte an Sungrow, um ein erweitertes Passwort zu erhalten. 10.13.1 PVS-Erkennung von Einstellungen...

  • Seite 119: Min Max-V

    Benutzerhandbuch 10 LCD-Display-Betrieb PVS Detect steht für die Erkennung der aktuellen anormalen Bedingungen der PV-Stränge. Drücken Sie EINGABE, um zu bestätigen. Drücken , Detect-Funktionseinstellungen auszuwählen. Drücken Sie EINGABE, um die Auswahl zu bestätigen. Wenn die PV-Eingänge geändert werden, wird der entsprechende "Fehler"-Zustand auf dem Hauptbildschirm angezeigt.

  • Seite 120: Netzunsymmetrie

    10 LCD-Display-Betrieb Benutzerhandbuch Diese Schutzfunktion ist optional. Sie können das Gerät mit dieser optionalen Funktion erwerben. Für weitere Informationen wenden Sie sich bitte an Sungrow. 10.13.3 Netzunsymmetrie Hauptbildschirm (EINGABE drücken)→ Menü ( 3x drücken)→ Set-param (EINGABE drücken)→ Passwort eingeben (EINGABE drücken,...

  • Seite 121: Anhang

    11 Anhang 11.1 Technische Daten Parameter SG60KTL Eingangsseitige Daten Verbindung zum 400Vac-Netz Max. PV-Eingangsspannung 1.000 V Anlaufspannung 620 V MPP-Spannungsbereich 570 - 950 V MPP-Spannungsbereich für 570 - 850 V Nennleistung Anzahl der MPPT (s) Max. Anzahl der PV-Stränge pro MPPT Max.
  • Seite 122 11 Anhang Benutzerhandbuch Parameter SG60KTL DC-Strom-Injektion < 0,5 %In > 0,99 Standardwert bei Nennleistung Leistungsfaktor (adj. 0.8 overexcited...0.8 underexcited) Schutz Schutz vor Inselbildung LVRT DC-Umkehrverbindungsschutz AC-Kurzschlussschutz Leckstromschutz PV-Strang-Stromüberwachung DC-Schalter Integriert DC-Sicherung Integriert Überspannungsschutz DC Typ II ÜSP (40 KA)/AC Typ Ⅲ ÜSP Systemdaten Max.
